发电厂锅炉整体水压试验作业指导书

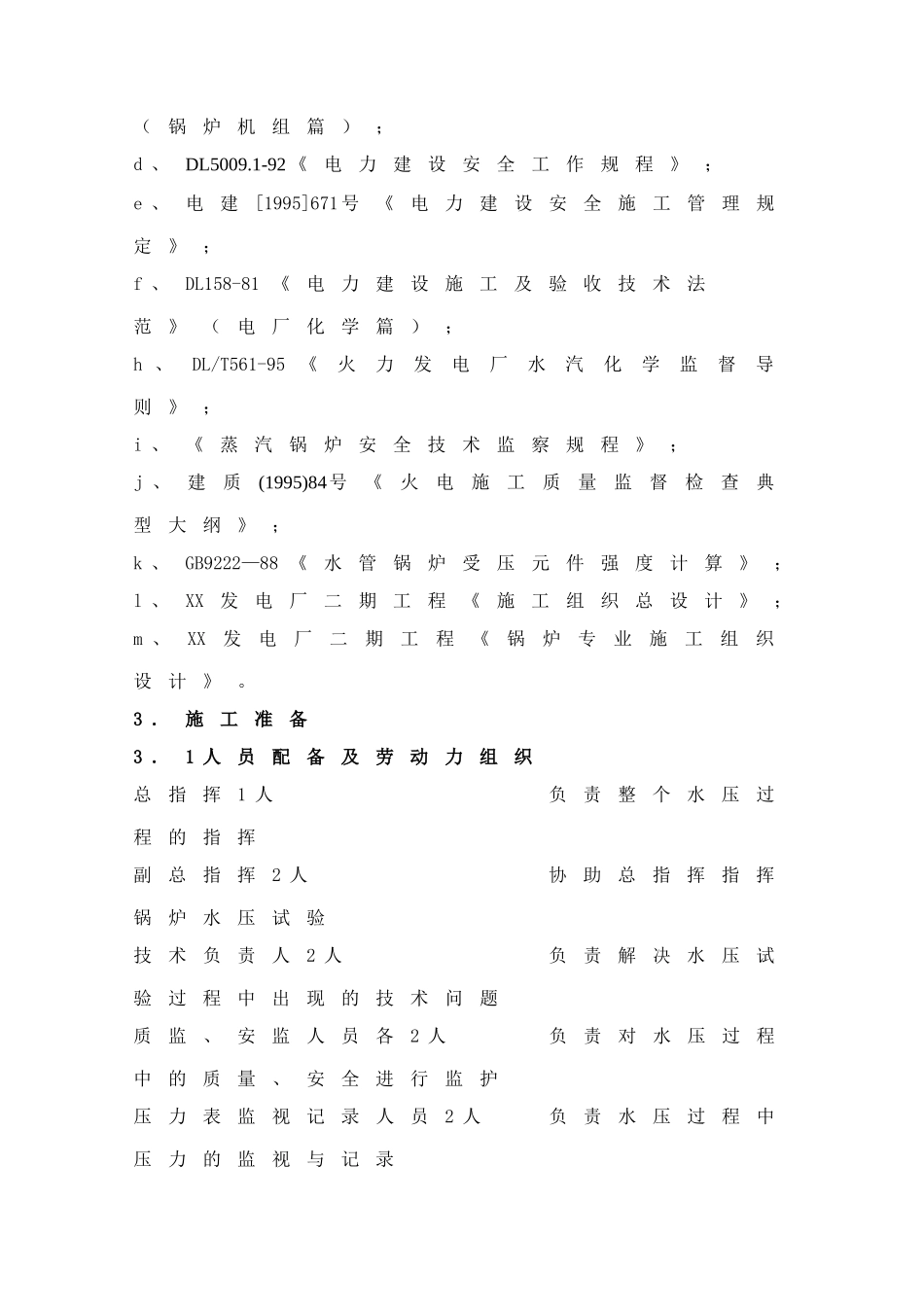

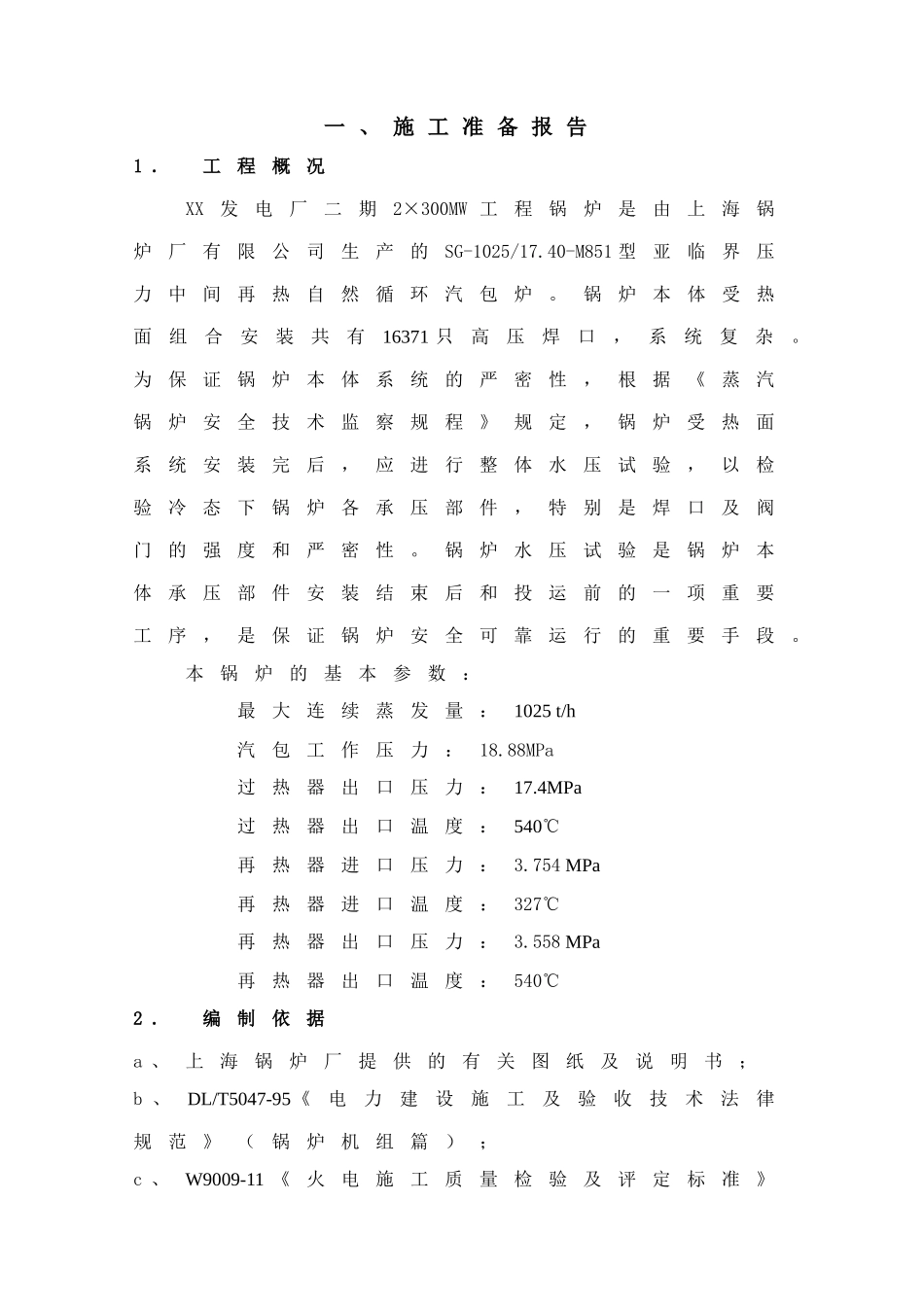

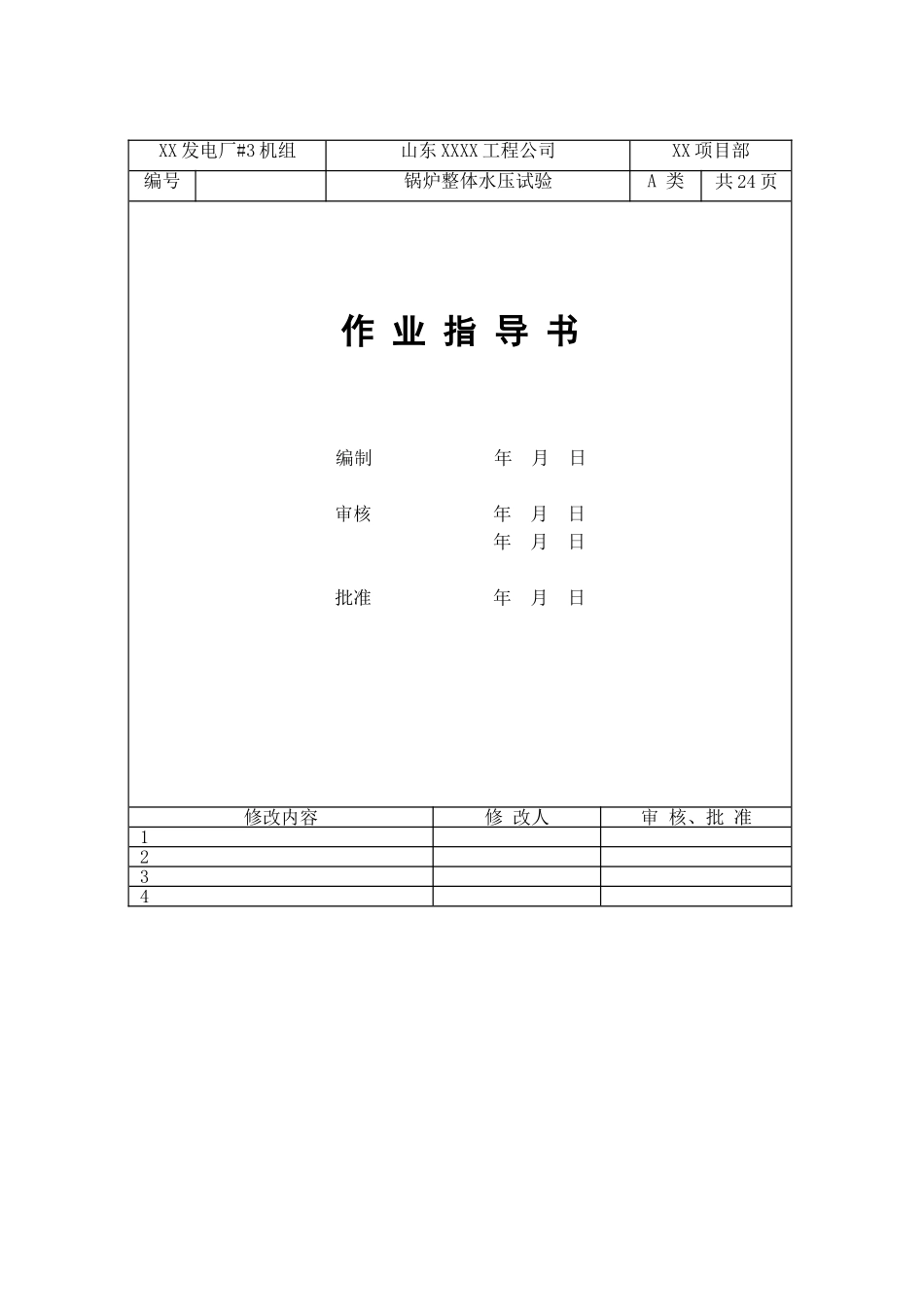

XX 发电厂#3 机组山东 XXXX 工程公司XX 项目部编号锅炉整体水压试验A 类共 24 页作 业 指 导 书编制 年 月 日审核 年 月 日 年 月 日批准 年 月 日修改内容修 改人审 核、批 准1234一 、 施 工 准 备 报 告1 ．工程概况XX发电厂二期2×300MW 工程锅炉是由上海锅炉厂有限公司生产的SG-1025/17.40-M851 型亚临界压力中间再热自然循环汽包炉。锅炉本体受热面组合安装共有16371 只高压焊口，系统复杂。为保证锅炉本体系统的严密性，根据《蒸汽锅炉安全技术监察规程》规定，锅炉受热面系统安装完后，应进行整体水压试验，以检验冷态下锅炉各承压部件，特别是焊口及阀门的强度和严密性。锅炉水压试验是锅炉本体承压部件安装结束后和投运前的一项重要工序，是保证锅炉安全可靠运行的重要手段。本锅炉的基本参数：最大连续蒸发量：1025 t/h汽包工作压力：18.88MPa过热器出口压力：17.4MPa过热器出口温度：540℃再热器进口压力：3.754 MPa再热器进口温度：327℃再热器出口压力：3.558 MPa再热器出口温度：540℃2 ．编制依据a 、上海锅炉厂提供的有关图纸及说明书；b 、DL/T5047-95《电力建设施工及验收技术法律规范》（锅炉机组篇）；c 、W9009-11 《火电施工质量检验及评定标准》（锅炉机组篇）；d 、DL5009.1-92 《电力建设安全工作规程》；e 、电建[1995]671号《电力建设安全施工管理规定》；f 、DL158-81 《电力建设施工及验收技术法律规范》（电厂化学篇）；h 、DL/T561-95 《火力发电厂水汽化学监督导则》；i 、《蒸汽锅炉安全技术监察规程》；j 、建质(1995)84号《火电施工质量监督检查典型大纲》；k 、GB9222—88 《水管锅炉受压元件强度计算》；l 、XX发电厂二期工程《施工组织总设计》；m 、XX发电厂二期工程《锅炉专业施工组织设计》。3 ．施工准备3 ．1 人员配备及劳动力组织总指挥1 人 负责整个水压过程的指挥副总指挥2 人 协助总指挥指挥锅炉水压试验技术负责人2 人 负责解决水压试验过程中出现的技术问题质监、安监人员各2 人 负责对水压过程中的质量、安全进行监护压力表监视记录人员2 人 负责水压过程中压力的监视与记录锅炉本体安装工40人 负责检查本体受热面及所有参加水压试验的阀门高压焊工4 人 负责处理水压过程中的焊接缺陷上水泵、升压泵监护人4 人 负责水压过程中上水泵、升压泵的监护及临时管道阀门的操作膨胀指示器记录人员1 人 负责上水前后及...
