取水构筑物施工作业指导书

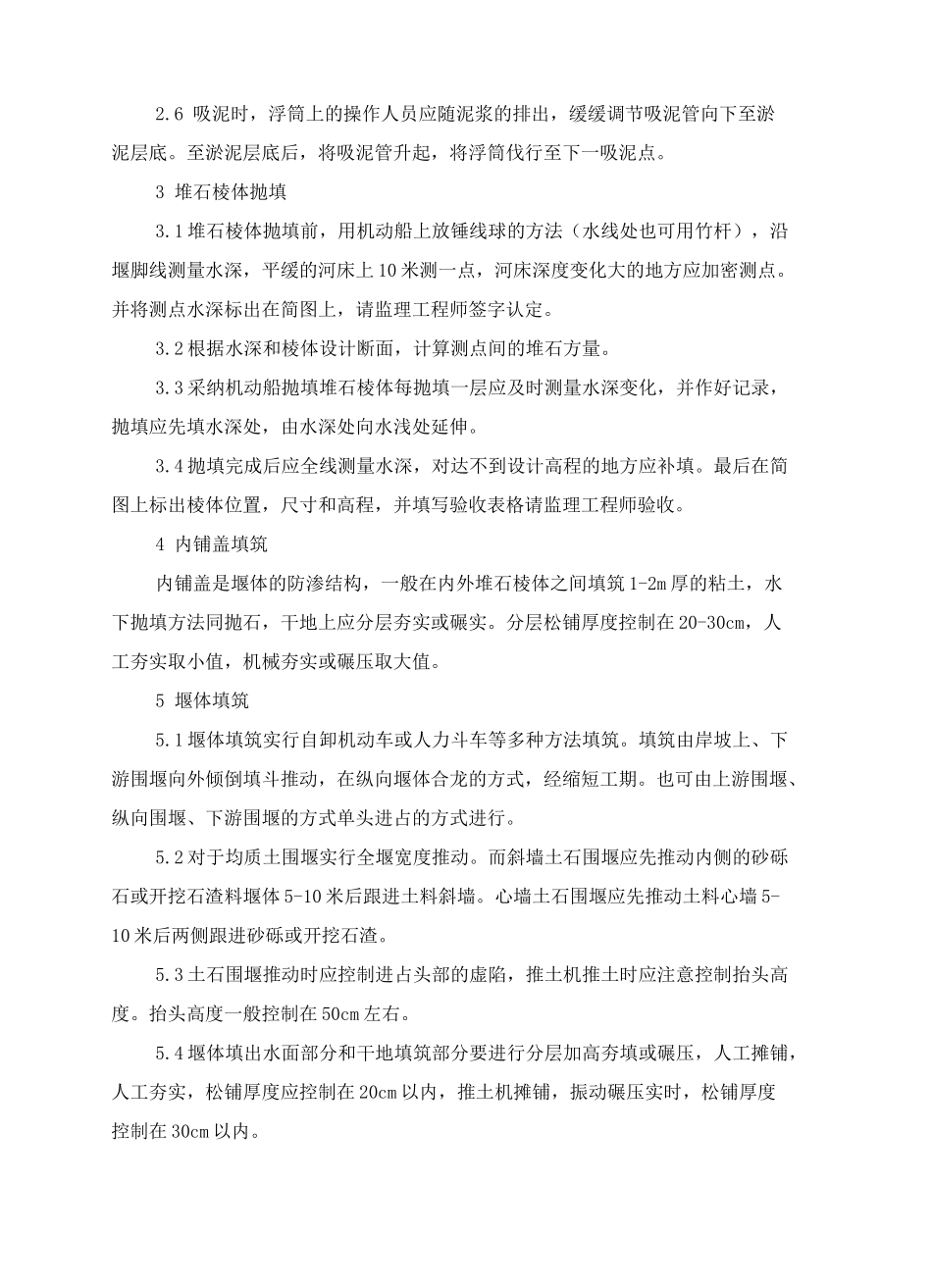

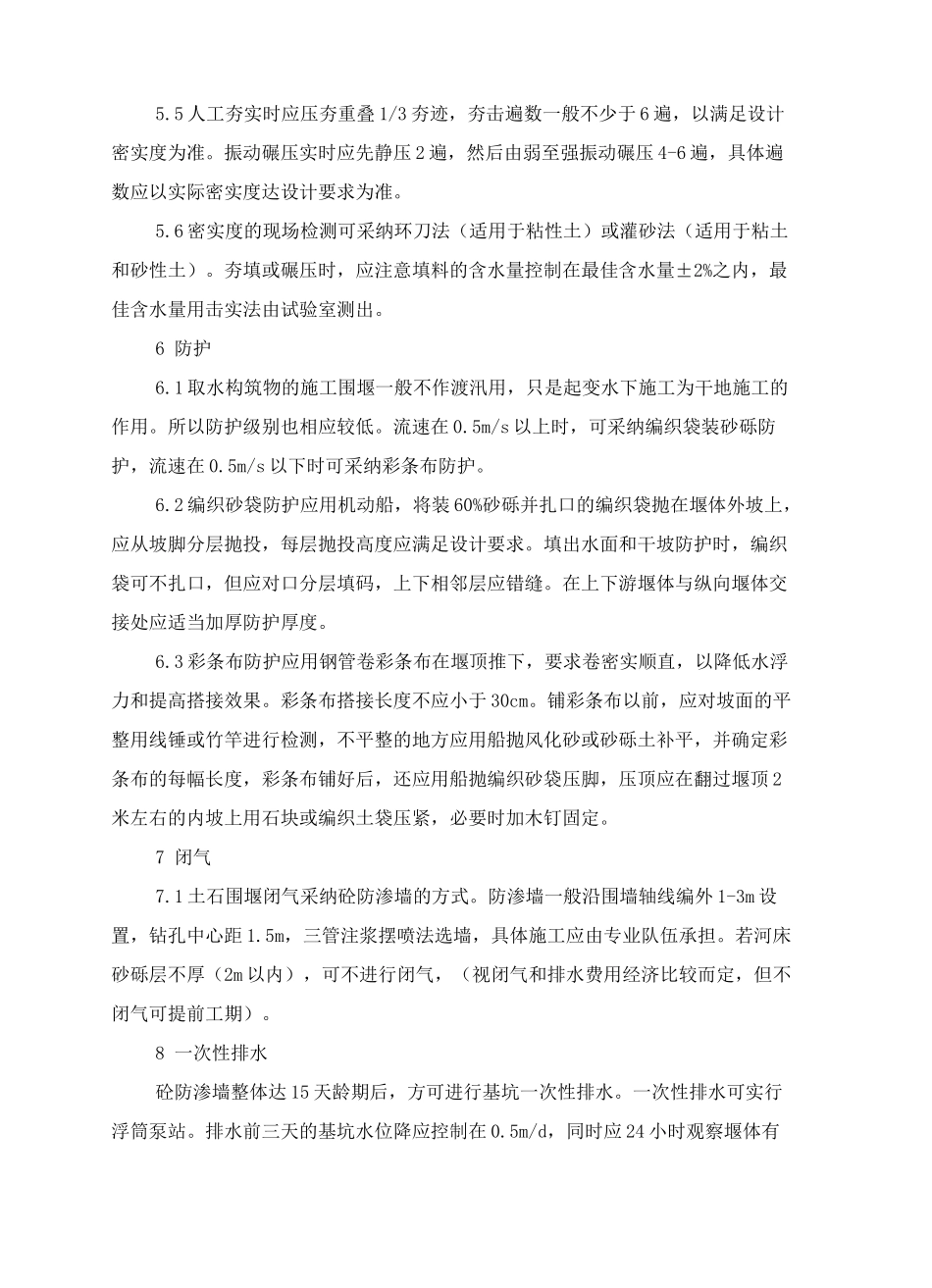

取水构筑物施工作业指导书一、土石围堰施工作业一）土石围堰施工流程：测量定位→覆盖层清除→堆石棱体抛填→内铺盖填筑→堰体填筑→防护闭气→一次性排水→施工期排水→围堰拆除。二）施工方法及要求1、测量定位1.1 用全站仪测放堰体轴线和坡脚线、干地上用木桩定位间距 10-20 米，水上用垂线浮标定位，间距 10-30 米，可用小木船或木（竹）阀配合水上定位。1.2 水下坡脚线应用线锤测量水深，根据坡比计算后，再由全站仪定位。2 覆盖层清除2.1 推土机或人工清除岸上堰基上的表层松土、杂草、树根等。清表深度一般为 15-20cm。2.2 挖泥船或浮筒空气吸泥阀清除水下堰基上的淤泥。挖泥船作业由专业施工单位进行。2.3 浮筒空气吸泥器是在钢制浮筒组装平台上将吸泥管头部沉入水下接触淤泥，吸泥管一般为 DN200 钢管，头部向上方向钻直径 6mm 的气孔，气孔呈梅花状分部在吸泥管头部，其间距和排距 30mm。2.4 用长 500mm，DN250 短钢管套住吸泥管已钻气孔头部，并用环形封头封堵吸泥管和套管的间隙形成风包，在套管上接入风管。空气机可置放在岸边干地上。吸泥管可上下调节，调节的行程应视淤泥厚度而定。2.5 作业时，先启动空压机，压力达 0.6MPa 时。浮筒空气吸伐上操作人员打开行走空气阀门，操作空气调节阀，排气管的反作用力可使浮筒伐前后左右移动。浮筒伐到达吸泥水域后，关闭行走气阀，放下吸泥管，至淤泥表面后，开启风管气阀，使压缩空气经风包由气孔向吸泥管内喷出，在射流作用上便淤泥浆向上运动，经吸泥管出口，排到运输船的船仓内，运输船通过泥浆泵将淤泥浆排放到指定位置。2.6 吸泥时，浮筒上的操作人员应随泥浆的排出，缓缓调节吸泥管向下至淤泥层底。至淤泥层底后，将吸泥管升起，将浮筒伐行至下一吸泥点。3 堆石棱体抛填3.1 堆石棱体抛填前，用机动船上放锤线球的方法（水线处也可用竹杆），沿堰脚线测量水深，平缓的河床上 10 米测一点，河床深度变化大的地方应加密测点。并将测点水深标出在简图上，请监理工程师签字认定。3.2 根据水深和棱体设计断面，计算测点间的堆石方量。3.3 采纳机动船抛填堆石棱体每抛填一层应及时测量水深变化，并作好记录，抛填应先填水深处，由水深处向水浅处延伸。3.4 抛填完成后应全线测量水深，对达不到设计高程的地方应补填。最后在简图上标出棱体位置，尺寸和高程，并填写验收表格请监理工程师验收。4 内铺盖填筑内铺盖是堰体的防渗结构，一般在内外堆石棱体之间填筑...
