变压器及电抗器电气试验标准化作业指导书

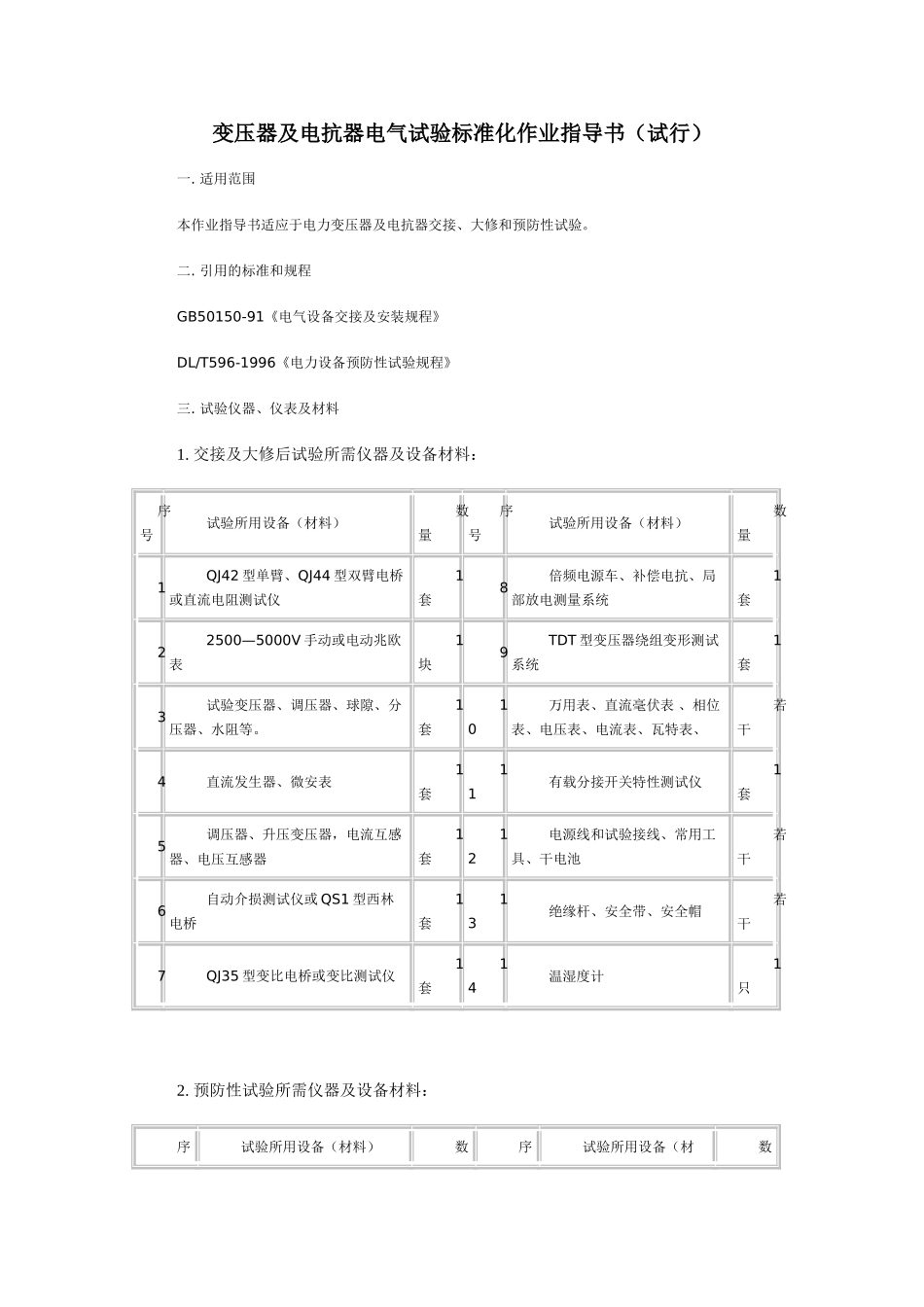

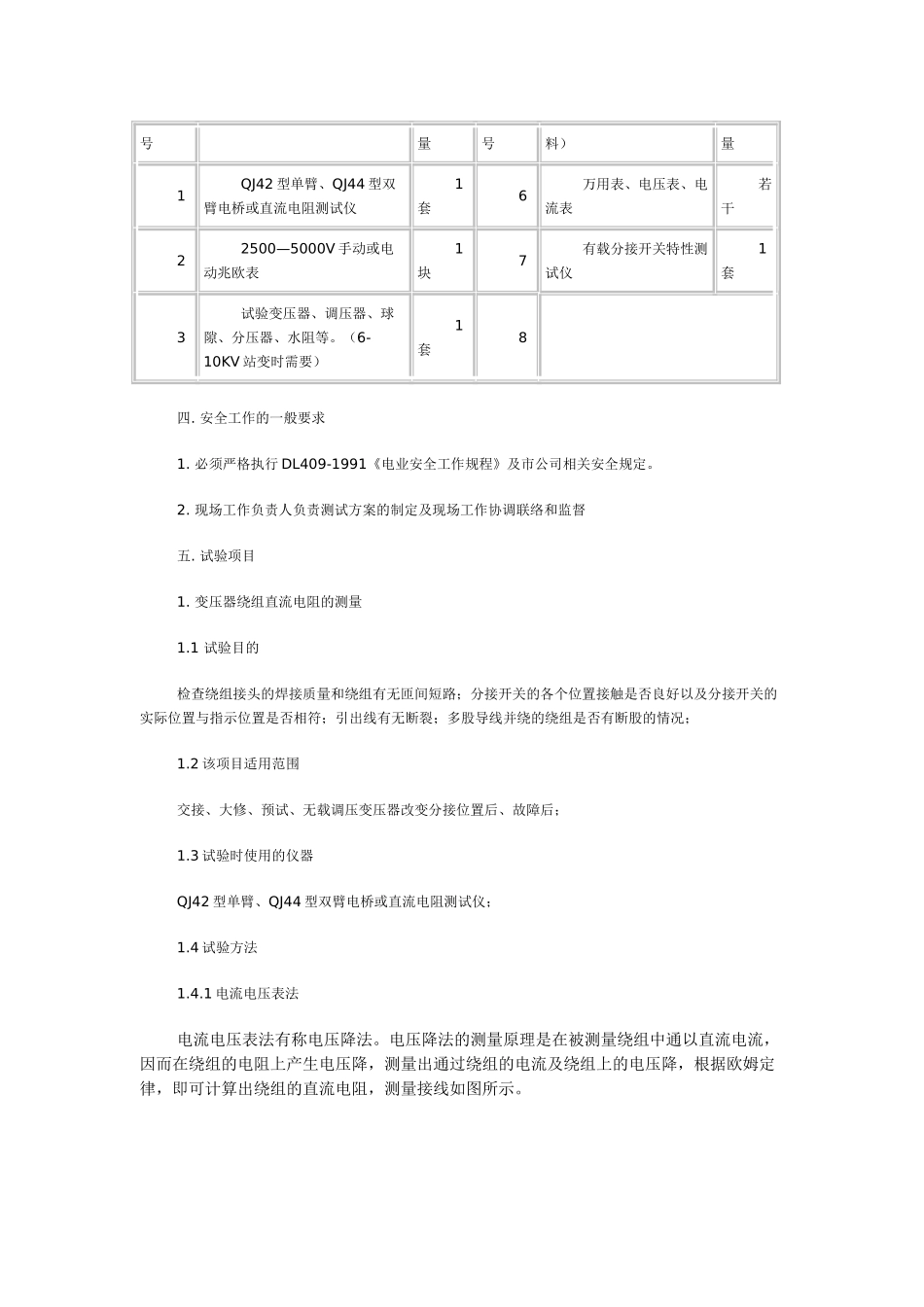

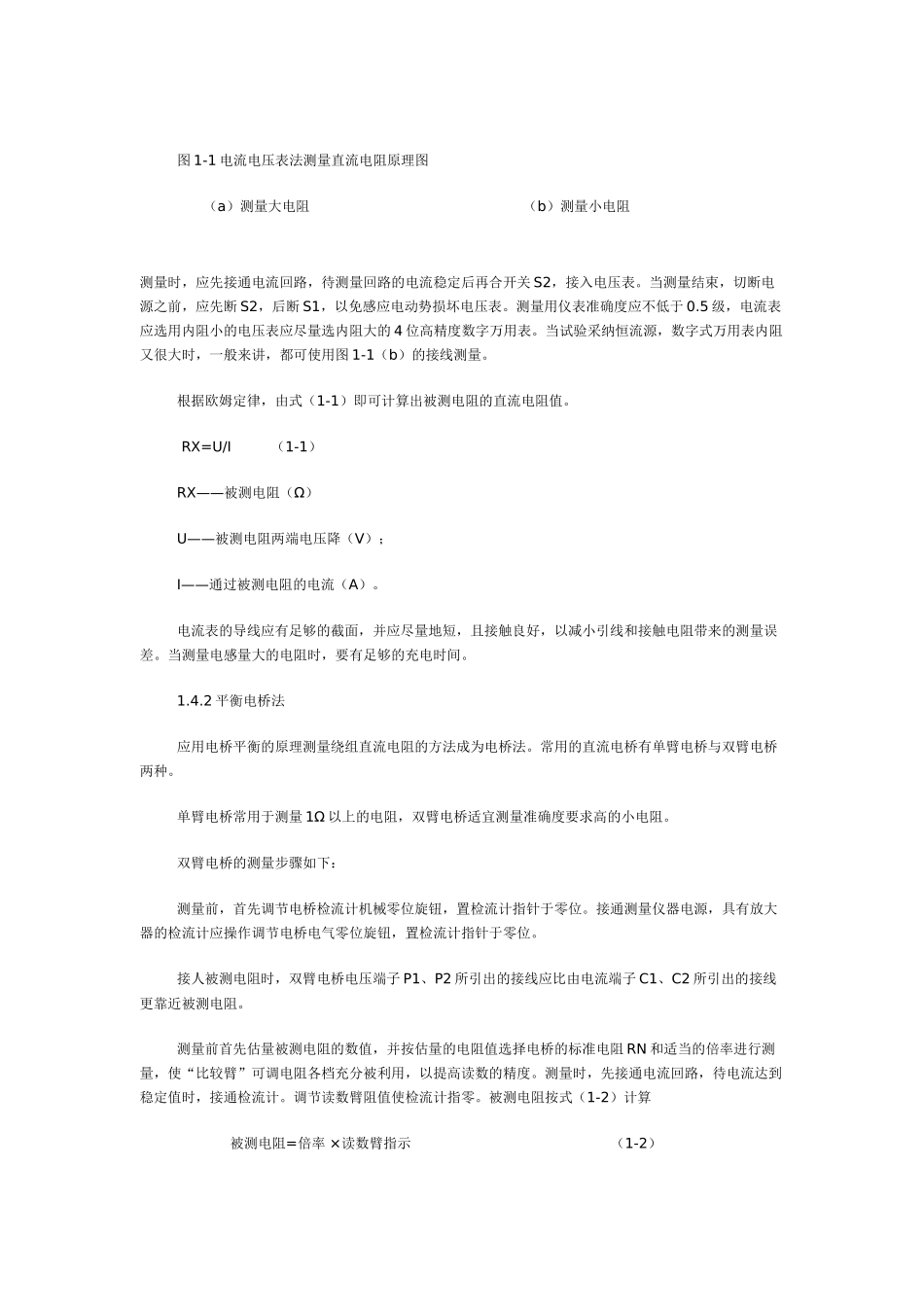

变压器及电抗器电气试验标准化作业指导书（试行）一. 适用范围本作业指导书适应于电力变压器及电抗器交接、大修和预防性试验。二. 引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》三. 试验仪器、仪表及材料1. 交接及大修后试验所需仪器及设备材料： 序号试验所用设备（材料）数量序号试验所用设备（材料）数量1QJ42 型单臂、QJ44 型双臂电桥或直流电阻测试仪1套8倍频电源车、补偿电抗、局部放电测量系统1套22500—5000V 手动或电动兆欧表1块9TDT 型变压器绕组变形测试系统1套3试验变压器、调压器、球隙、分压器、水阻等。1套10万用表、直流毫伏表 、相位表、电压表、电流表、瓦特表、若干4直流发生器、微安表1套11有载分接开关特性测试仪1套5调压器、升压变压器，电流互感器、电压互感器 1套12电源线和试验接线、常用工具、干电池若干6自动介损测试仪或 QS1 型西林电桥1套13绝缘杆、安全带、安全帽若干7QJ35 型变比电桥或变比测试仪1套14温湿度计1只 2. 预防性试验所需仪器及设备材料： 序试验所用设备（材料）数序试验所用设备（材数号量号料）量1QJ42 型单臂、QJ44 型双臂电桥或直流电阻测试仪1套6万用表、电压表、电流表若干22500—5000V 手动或电动兆欧表1块7有载分接开关特性测试仪1套3试验变压器、调压器、球隙、分压器、水阻等。（6-10KV 站变时需要）1套8四. 安全工作的一般要求1. 必须严格执行 DL409-1991《电业安全工作规程》及市公司相关安全规定。2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督五. 试验项目1. 变压器绕组直流电阻的测量1.1 试验目的检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；1.2 该项目适用范围交接、大修、预试、无载调压变压器改变分接位置后、故障后；1.3 试验时使用的仪器QJ42 型单臂、QJ44 型双臂电桥或直流电阻测试仪；1.4 试验方法1.4.1 电流电压表法电流电压表法有称电压降法。电压降法的测量原理是在被测量绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可计算出绕组的直流电阻，测量接线如图所示。 图 1-1 电流电压表法测量直流电阻原理图 （a）测量大电阻 （b）测量小电阻测量时，应先接通电流回路，...
