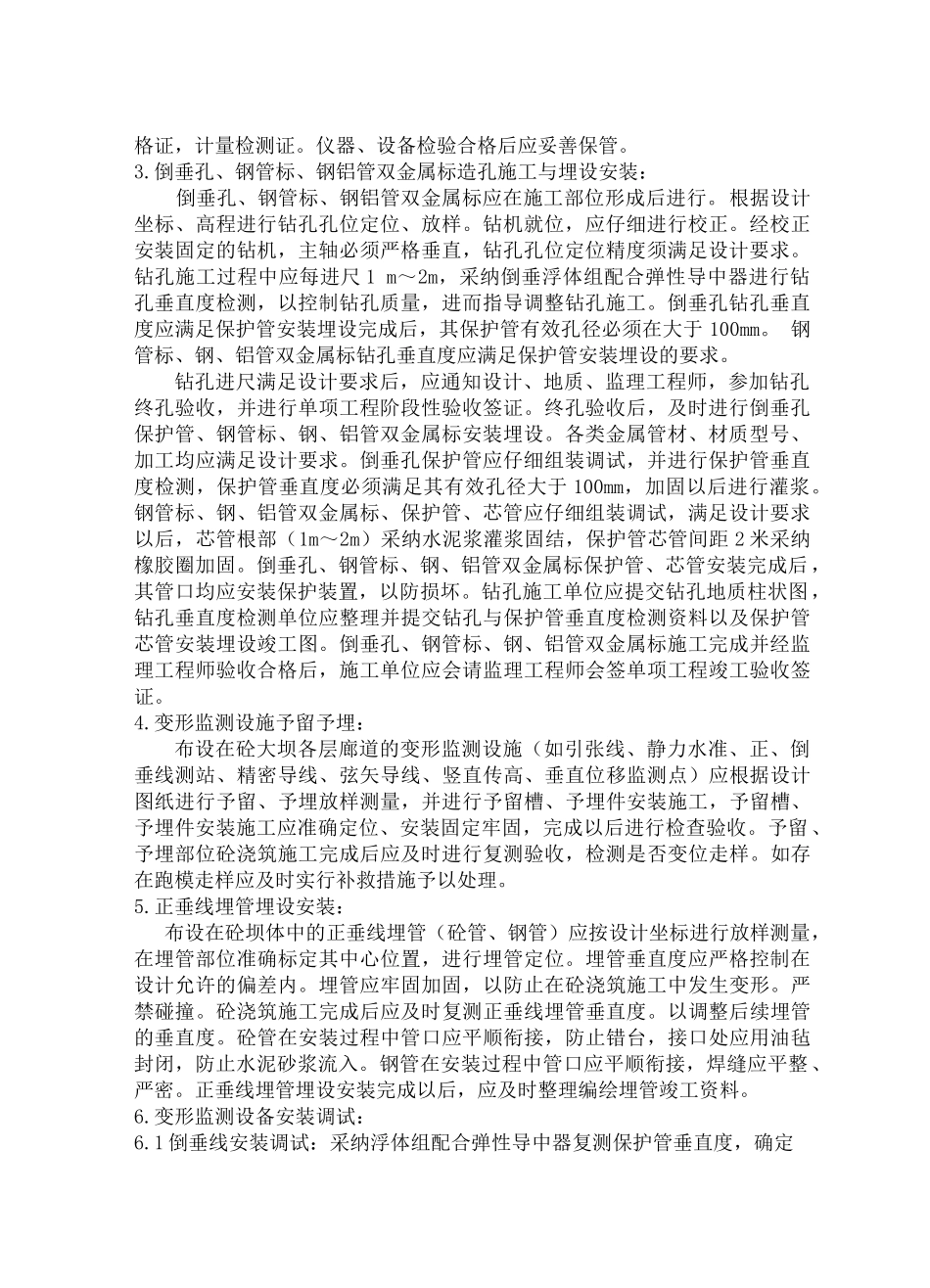

变形监测作业指导书(一)大坝变形监测施工与观测工艺流程图 （二）大坝变形监测施工与观测方法及要求1.技术标准和法律规范： 承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测，应严格执行现行国家行业技术标准和法律规范，以及设计文件、承包合同要求。应执行的现行国家行业技术标准和法律规范主要有（但不限于）：（1）《混凝土大坝安全监测技术法律规范》（SDJ336—89）（2）《土石坝安全监测技术法律规范》（SL60—94）（3）《国家一、二等水准测量法律规范》（GB12897—91）（4）《国家三角测量法律规范》（GB/T17942-2000）（5）《水利水电工程测量法律规范》（SL197—97）（6）《水利水电工程施工测量法律规范》（SL52—93）2.变形监测仪器设备购置、加工： 变形监测仪器设备购置、加工应根据经监理工程师批准的设计图纸、仪器设备清单进行。仪器设备购置、加工前应向监理工程师报送：（1）仪器设备购置、加工计划：（2）仪器设备检验、率定计划。仪器设备运抵施工现场后，应会同监理工程师开箱检查验收，应向仪器设备供应方索取仪器设备出厂合技术设计设计图纸文件校核观测仪器检验钻孔造孔放样定位检测验收仪器购置设备加工外业观测预留预埋放样定位检查验收验收入库 观测资料检查土建施工平差计算设备安装调试编制成果表工程竣工资料整理编绘观测资料整理分析 编写变形分析报告施 工 期周 期 观测建 筑 施工 安 装调试仪 器 设备 购 置加工格证，计量检测证。仪器、设备检验合格后应妥善保管。3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装： 倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。根据设计坐标、高程进行钻孔孔位定位、放样。钻机就位，应仔细进行校正。经校正安装固定的钻机，主轴必须严格垂直，钻孔孔位定位精度须满足设计要求。钻孔施工过程中应每进尺 1 m～2m，采纳倒垂浮体组配合弹性导中器进行钻孔垂直度检测，以控制钻孔质量，进而指导调整钻孔施工。倒垂孔钻孔垂直度应满足保护管安装埋设完成后，其保护管有效孔径必须在大于 100mm。 钢管标、钢、铝管双金属标钻孔垂直度应满足保护管安装埋设的要求。钻孔进尺满足设计要求后，应通知设计、地质、监理工程师，参加钻孔终孔验收，并进行单项工程阶段性验收签证。终孔验收后，及时进行倒垂孔保护管、钢管标、钢、铝管双金属标安装埋设。各类金属管材、材质型号、加工均应满足设计要求。倒垂孔保护管应仔细组装调试，并...
