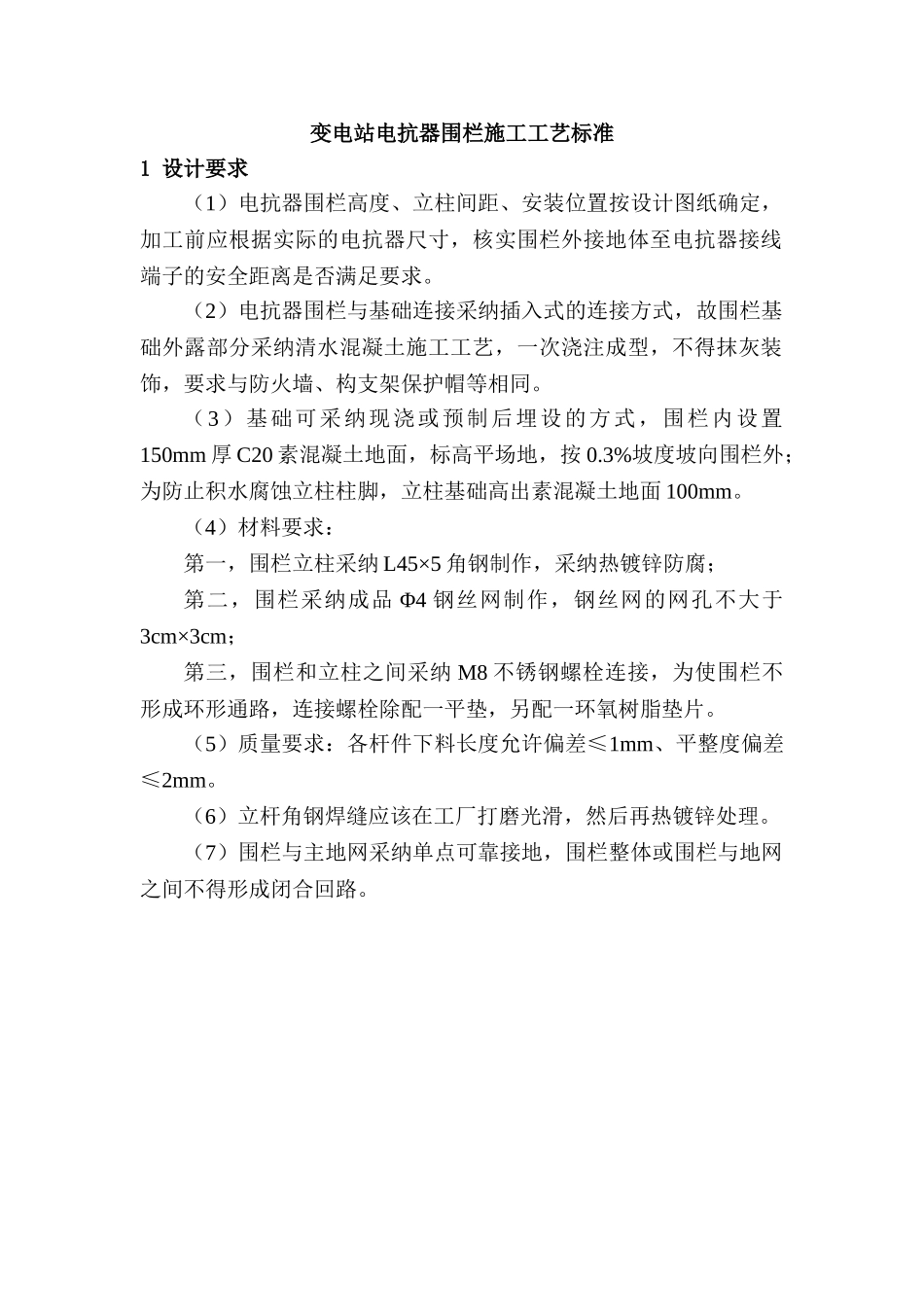

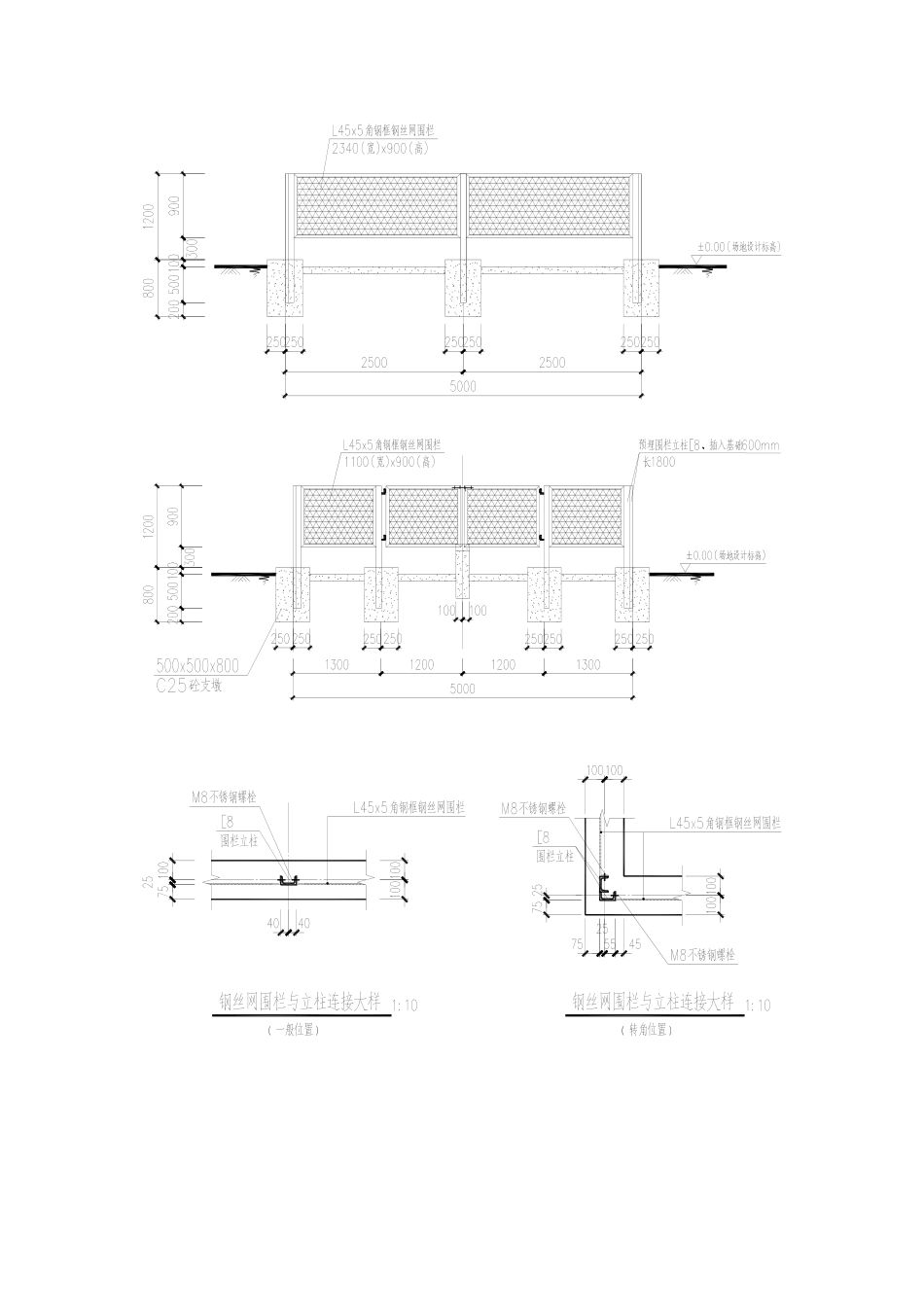

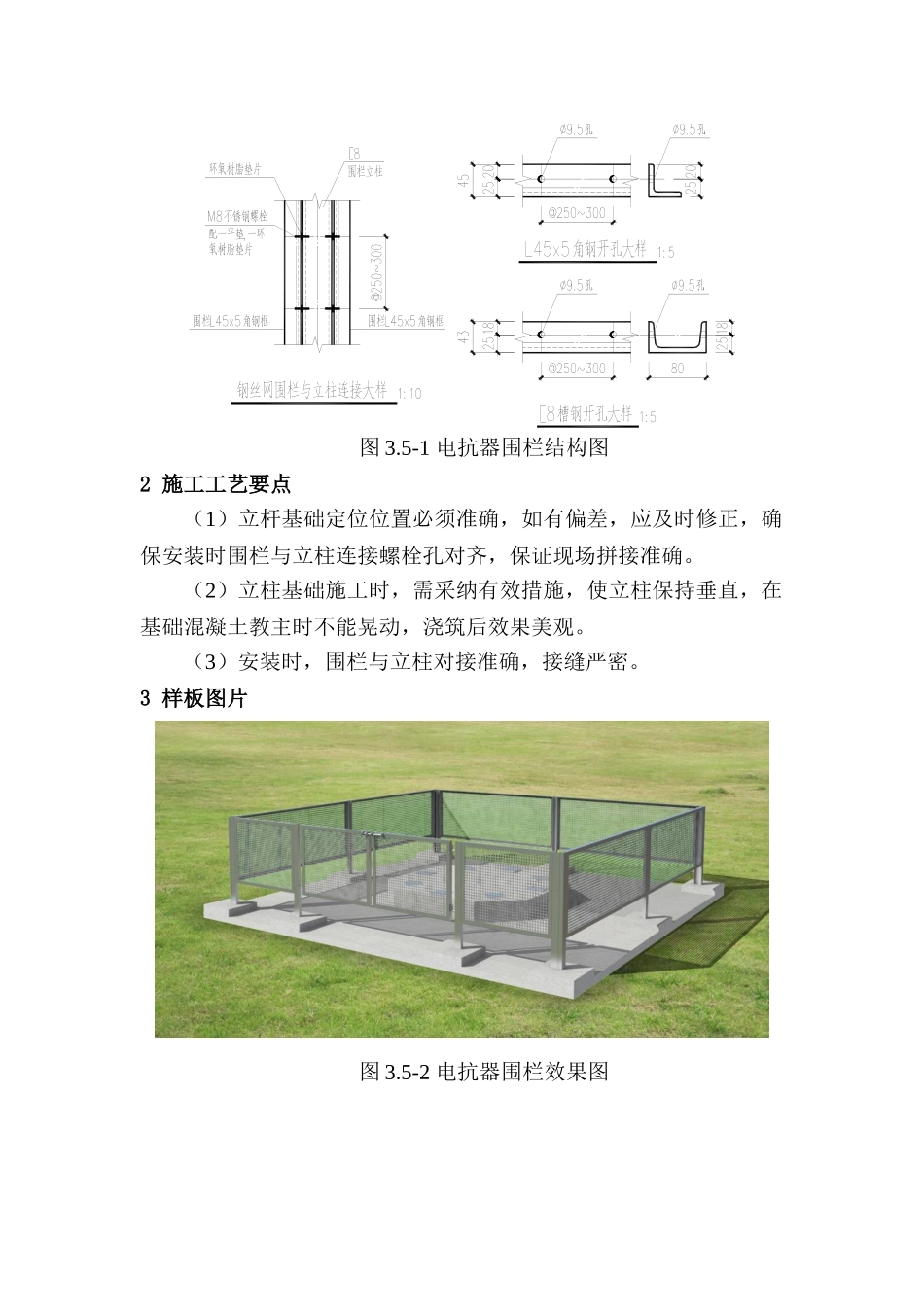

变电站电抗器围栏施工工艺标准1 设计要求（1）电抗器围栏高度、立柱间距、安装位置按设计图纸确定，加工前应根据实际的电抗器尺寸，核实围栏外接地体至电抗器接线端子的安全距离是否满足要求。（2）电抗器围栏与基础连接采纳插入式的连接方式，故围栏基础外露部分采纳清水混凝土施工工艺，一次浇注成型，不得抹灰装饰，要求与防火墙、构支架保护帽等相同。（3）基础可采纳现浇或预制后埋设的方式，围栏内设置150mm 厚 C20 素混凝土地面，标高平场地，按 0.3%坡度坡向围栏外；为防止积水腐蚀立柱柱脚，立柱基础高出素混凝土地面 100mm。（4）材料要求：第一，围栏立柱采纳 L45×5 角钢制作，采纳热镀锌防腐；第二，围栏采纳成品 Φ4 钢丝网制作，钢丝网的网孔不大于3cm×3cm；第三，围栏和立柱之间采纳 M8 不锈钢螺栓连接，为使围栏不形成环形通路，连接螺栓除配一平垫，另配一环氧树脂垫片。（5）质量要求：各杆件下料长度允许偏差≤1mm、平整度偏差≤2mm。（6）立杆角钢焊缝应该在工厂打磨光滑，然后再热镀锌处理。（7）围栏与主地网采纳单点可靠接地，围栏整体或围栏与地网之间不得形成闭合回路。图 3.5-1 电抗器围栏结构图2 施工工艺要点（1）立杆基础定位位置必须准确，如有偏差，应及时修正，确保安装时围栏与立柱连接螺栓孔对齐，保证现场拼接准确。（2）立柱基础施工时，需采纳有效措施，使立柱保持垂直，在基础混凝土教主时不能晃动，浇筑后效果美观。（3）安装时，围栏与立柱对接准确，接缝严密。3 样板图片图 3.5-2 电抗器围栏效果图
