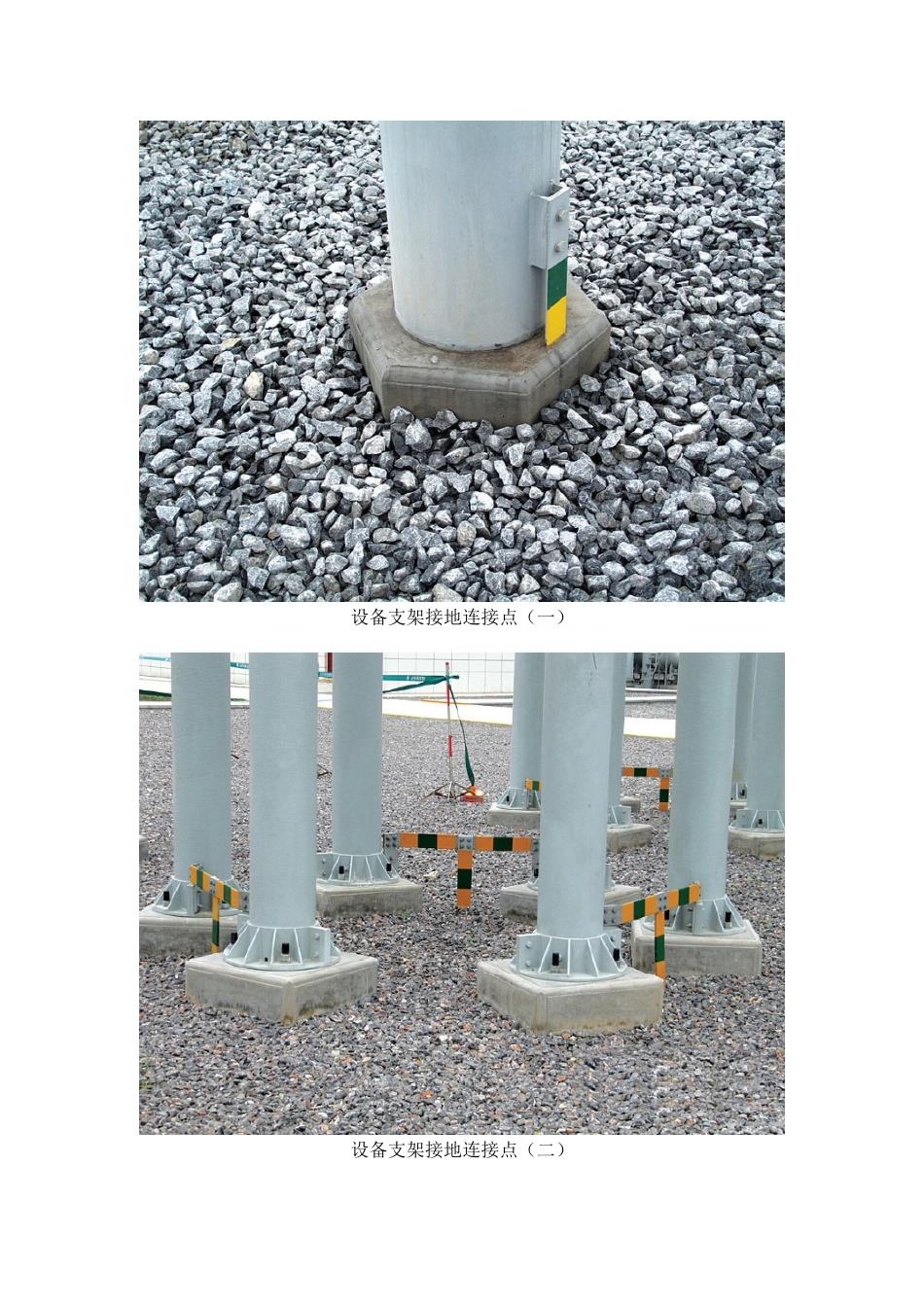

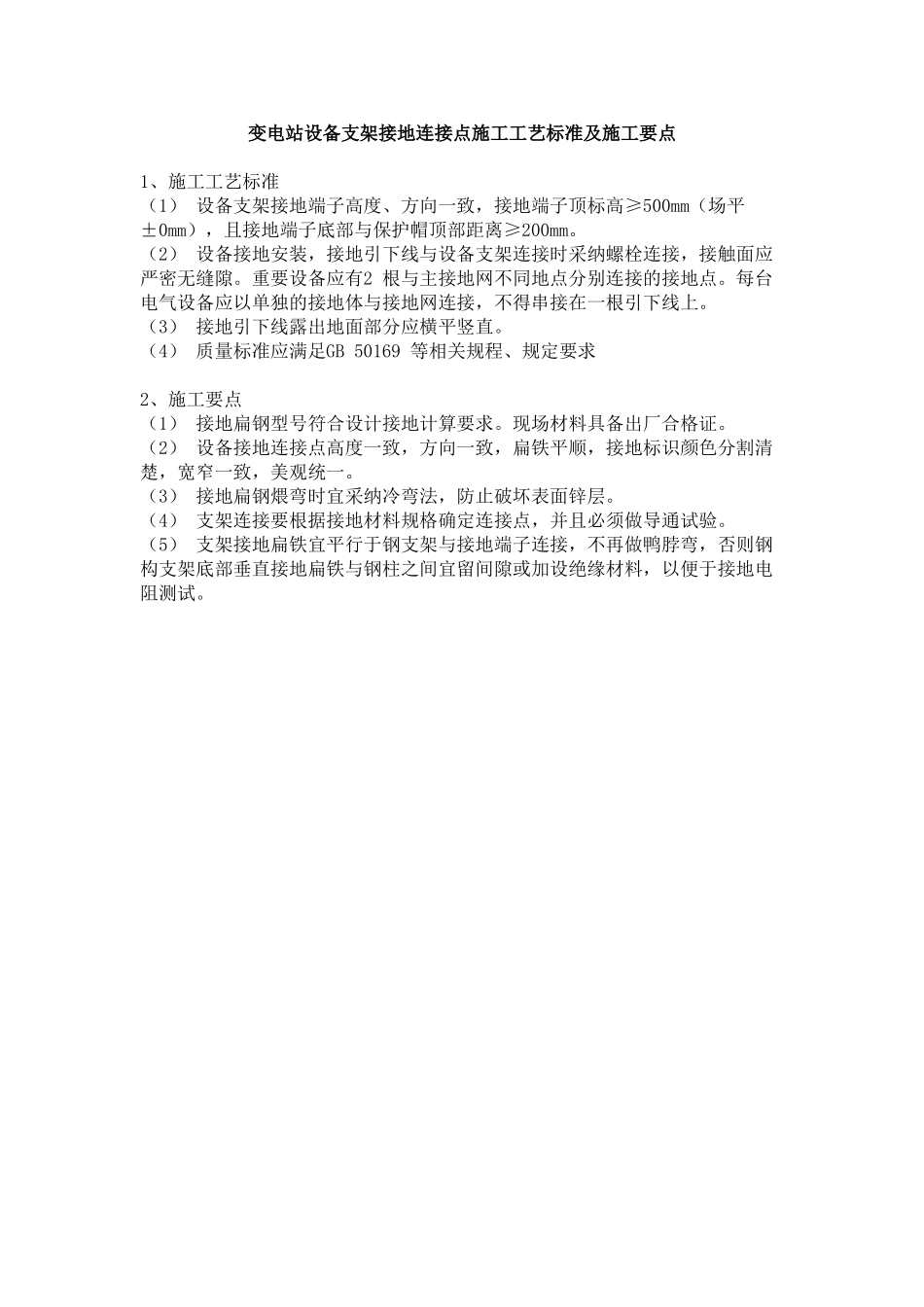

变电站设备支架接地连接点施工工艺标准及施工要点1、施工工艺标准（1） 设备支架接地端子高度、方向一致，接地端子顶标高≥500mm（场平±0mm），且接地端子底部与保护帽顶部距离≥200mm。（2） 设备接地安装，接地引下线与设备支架连接时采纳螺栓连接，接触面应严密无缝隙。重要设备应有2 根与主接地网不同地点分别连接的接地点。每台电气设备应以单独的接地体与接地网连接，不得串接在一根引下线上。（3） 接地引下线露出地面部分应横平竖直。（4） 质量标准应满足GB 50169 等相关规程、规定要求2、施工要点（1） 接地扁钢型号符合设计接地计算要求。现场材料具备出厂合格证。（2） 设备接地连接点高度一致，方向一致，扁铁平顺，接地标识颜色分割清楚，宽窄一致，美观统一。（3） 接地扁钢煨弯时宜采纳冷弯法，防止破坏表面锌层。（4） 支架连接要根据接地材料规格确定连接点，并且必须做导通试验。（5） 支架接地扁铁宜平行于钢支架与接地端子连接，不再做鸭脖弯，否则钢构支架底部垂直接地扁铁与钢柱之间宜留间隙或加设绝缘材料，以便于接地电阻测试。设备支架接地连接点（一）设备支架接地连接点（二）
