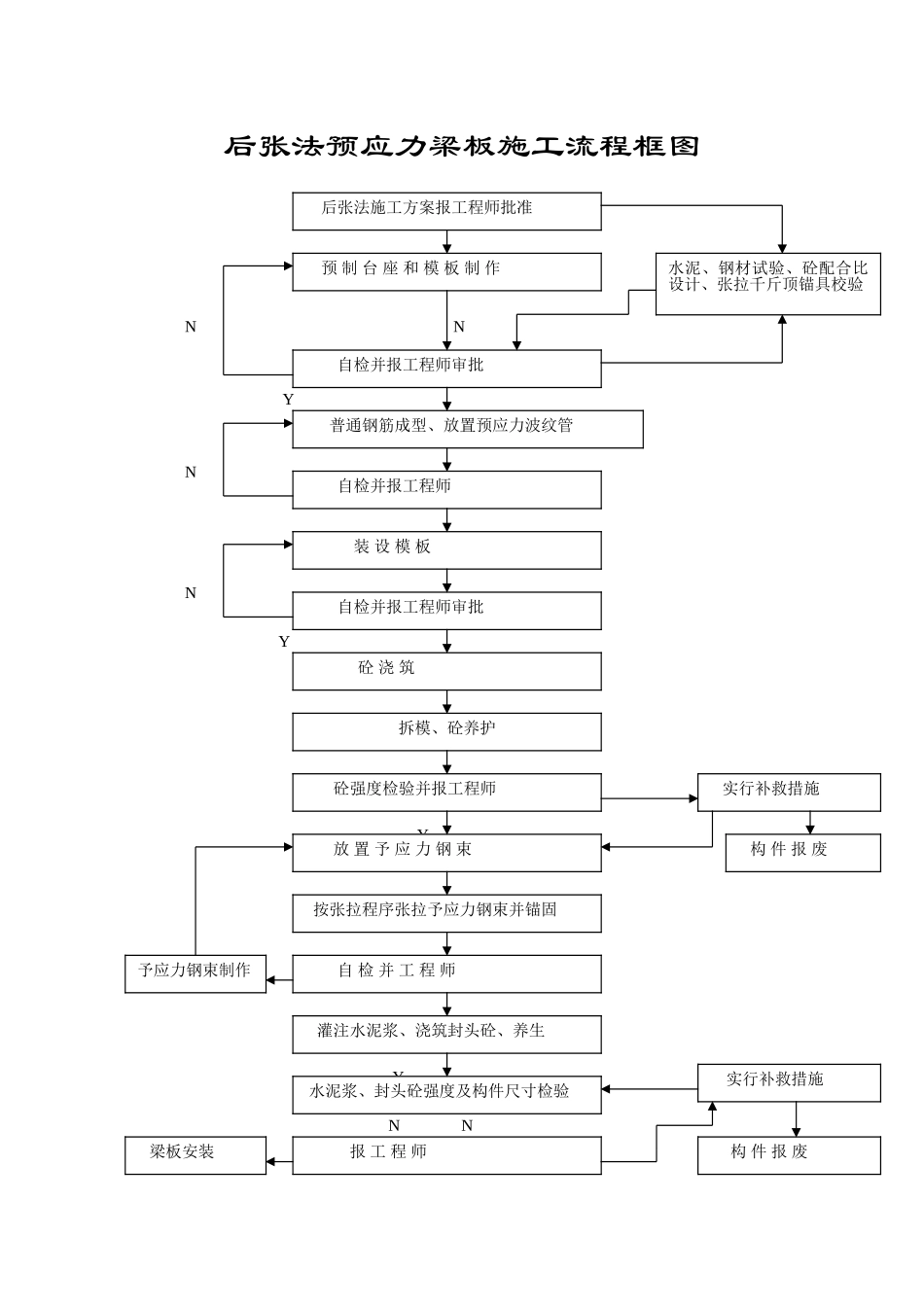

后张法预应力梁板施工流程框图 N N Y N N Y N Y Y N N 后张法施工方案报工程师批准 预 制 台 座 和 模 板 制 作 自检并报工程师审批 砼强度检验并报工程师 砼 浇 筑 自检并报工程师审批 放 置 予 应 力 钢 束拆模、砼养护 构 件 报 废 按张拉程序张拉予应力钢束并锚固 装 设 模 板 报 工 程 师 灌注水泥浆、浇筑封头砼、养生 水泥浆、封头砼强度及构件尺寸检验 自检并报工程师 普通钢筋成型、放置预应力波纹管 自 检 并 工 程 师 实行补救措施 梁板安装予应力钢束制作 构 件 报 废 实行补救措施水泥、钢材试验、砼配合比设计、张拉千斤顶锚具校验后张法预制梁板施工工艺流程框图 张 拉 芯模安装 上层砼浇注 安装侧模板 底板砼浇注 拖出芯模 拆 模 养 生 穿钢绞线 安放锚具 灌浆封锚 出坑、移梁预制场地准备 制作钢筋制作模板砼配合比及试块经监理审批 芯模制作 质 量 自 检 报监理审批 制作试快 制作试快 压 试 件 台座、底板 钢筋笼成型
