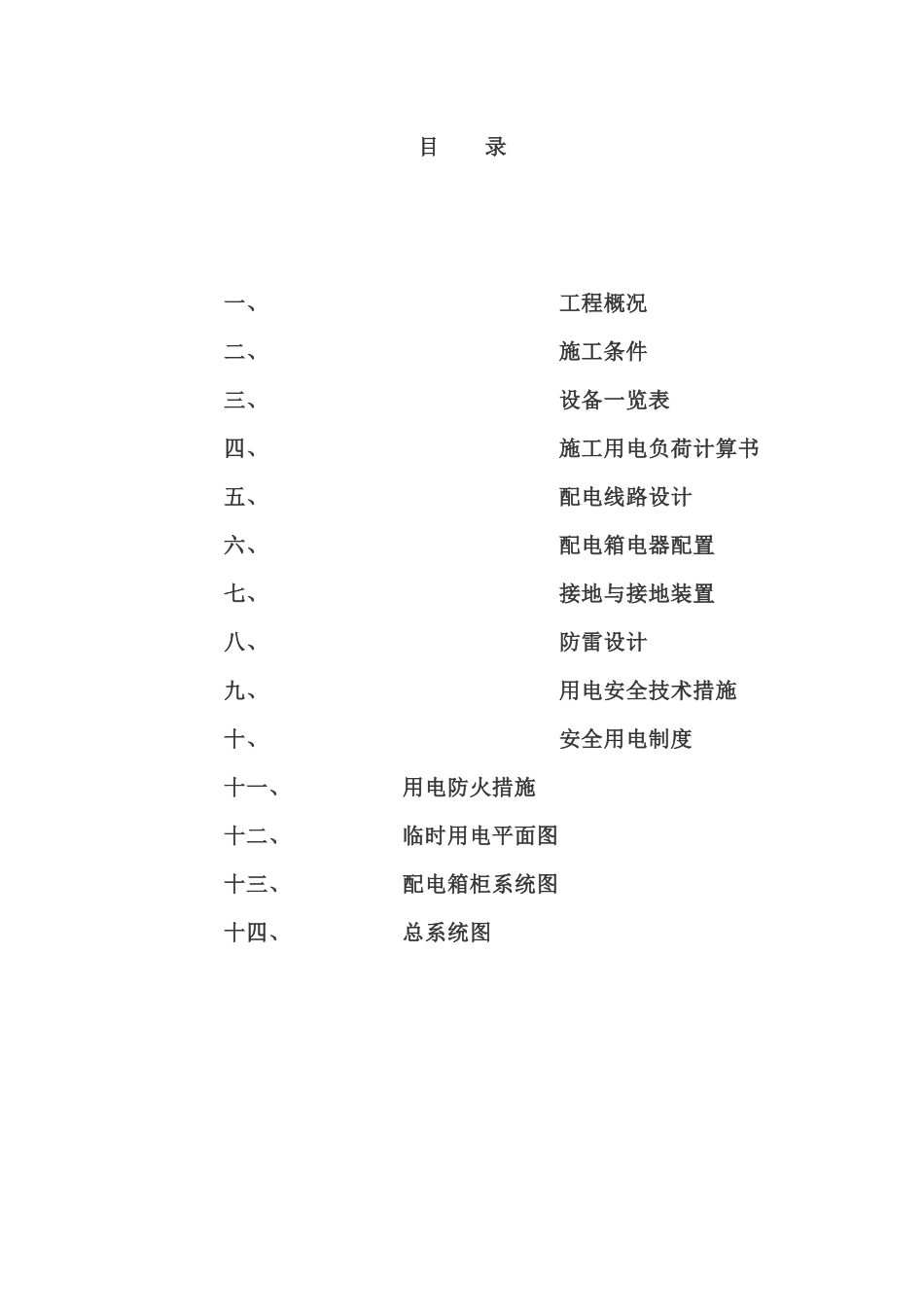

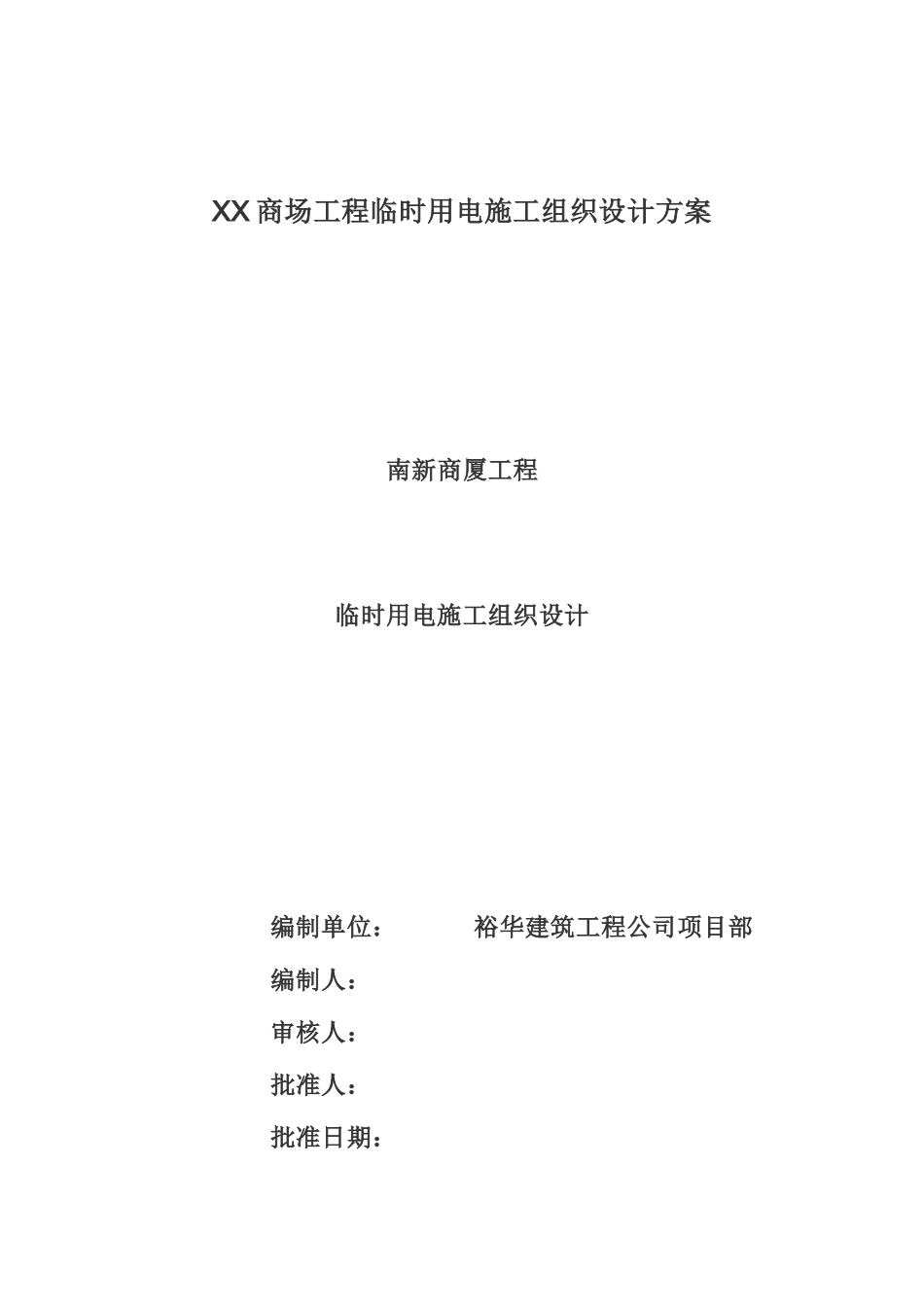

XX 商场工程临时用电施工组织设计方案 南新商厦工程 临时用电施工组织设计 编制单位： 裕华建筑工程公司项目部编制人：审核人：批准人：批准日期：目 录 一、 工程概况二、 施工条件三、 设备一览表四、 施工用电负荷计算书五、 配电线路设计六、 配电箱电器配置七、 接地与接地装置八、 防雷设计九、 用电安全技术措施十、 安全用电制度十一、 用电防火措施十二、 临时用电平面图十三、 配电箱柜系统图十四、 总系统图 南新商厦工程临时用电施工组织设计一、工程概况本工程属商业楼，位于西安市南新街，南临东大街，总占地 3800㎡，建筑面积 2800㎡，设计六层框架结构，由华安房地产开发公司开发，裕华建筑工程公司承建，川嘉建筑设计所设计。二、 施工条件本工程地处闹市，使用商品砼浇注，设备负荷主要为钢筋加工、木加工、提升设备、浇捣设备及机修设备。三、设备一览表设备名称功率台数合计数量设备名称功率台数合计容量砂浆机339切割机2.212.2台钻1.511.5对焊机1001100木工电锯313插入式振动器1.5812照明4060电夯3412塔吊5656切断机428平刨428弯曲机326压刨4.514.5拉筋机10110提升机15230电焊机28376四、施工用电计算依据计算甲方应提供 200KVA 负荷电源负荷计算书序号 设备及设备组名称 容量 台数 容量合计需要系数有功功率无功功率功率因素视在功率计算电流暂载率1塔吊561560.749.760.60.764.910840%切断机428弯曲机326拉筋机101102钢筋加工机械240.512160.62030.43对焊机10011000.3531.336.30.85426420%手刨313电锯326压刨4144木工机械130.56.58.70.610.815.75电焊机283840.3514.117.90.6222.73460%插入式振动器1.5812平板振动器1.523电夯34126移动设备270.513.5180.622.532.57提升机153450.522.5300.637.5548办公照明400.83213248合计389166.1 165.9225.7计算0.8132.9 132.7 0.74 187.8285 五、配电线路设计设计依据《施工现扬临时用电安全法律规范》JGJ46-88依据施工现场平面布置图甲方提供电源引至施工配电室根据施工现场平面布置图及电器设备分布状态，系统分为 6 个二级配电区。1．塔吊负荷区 56KW εn=40% kx=0.7 cosα=0.7 tgα=1.021 换算：Ps=2×Pn=2×56=70.84 kw Pc=KxPs=0.7×70.84=50 kw Qc= Pctgα=1.021×49.6=50.6 kvar Sc===71kvA Ic=Sc/=71/=107.9A2．钢筋加工设备区设备 弯曲机二台 2×3 kw 切断机二台 2×4 kw 拉筋机一台 10 kw Psi=24 kw查表 Kx=0...
