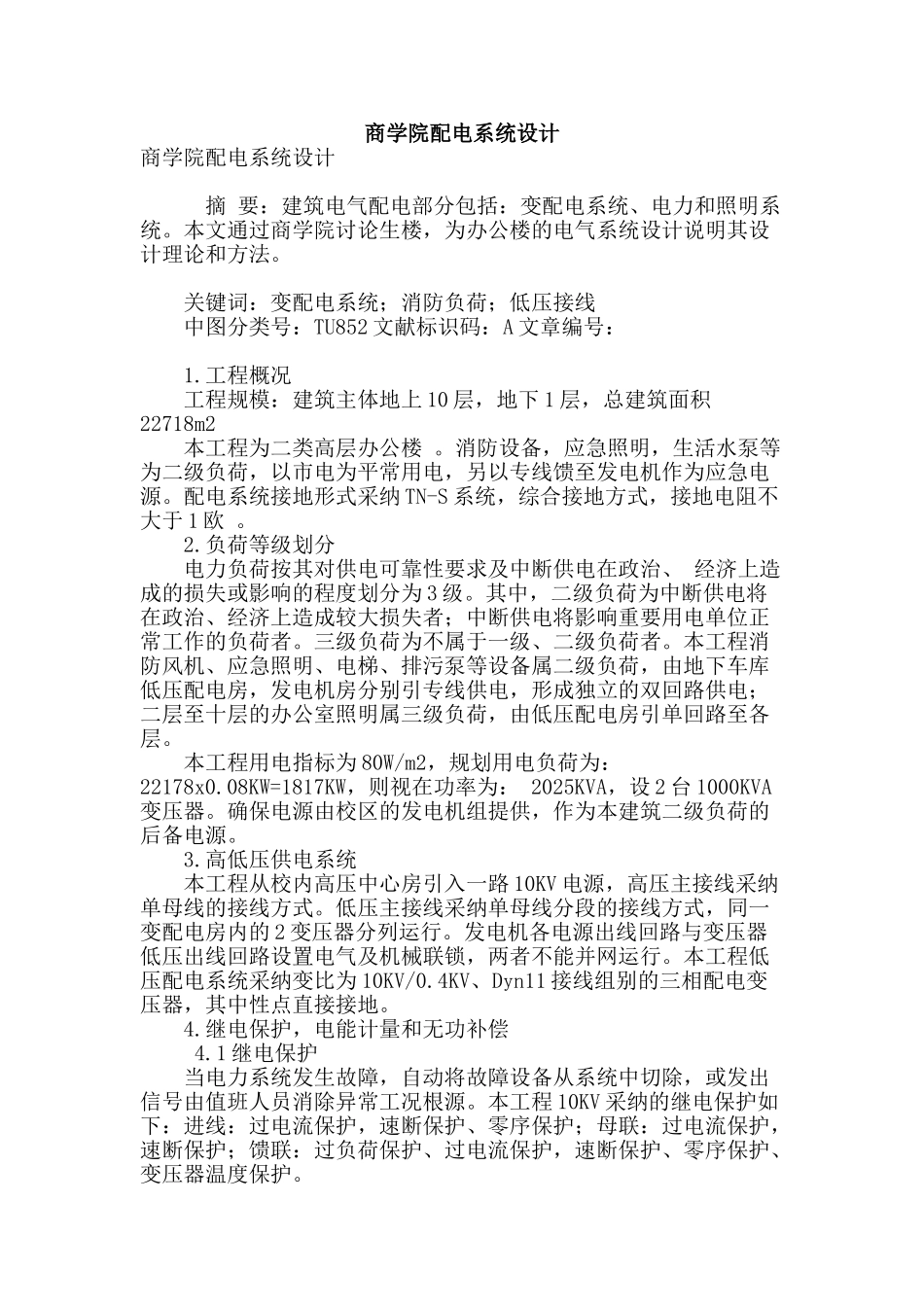

商学院配电系统设计

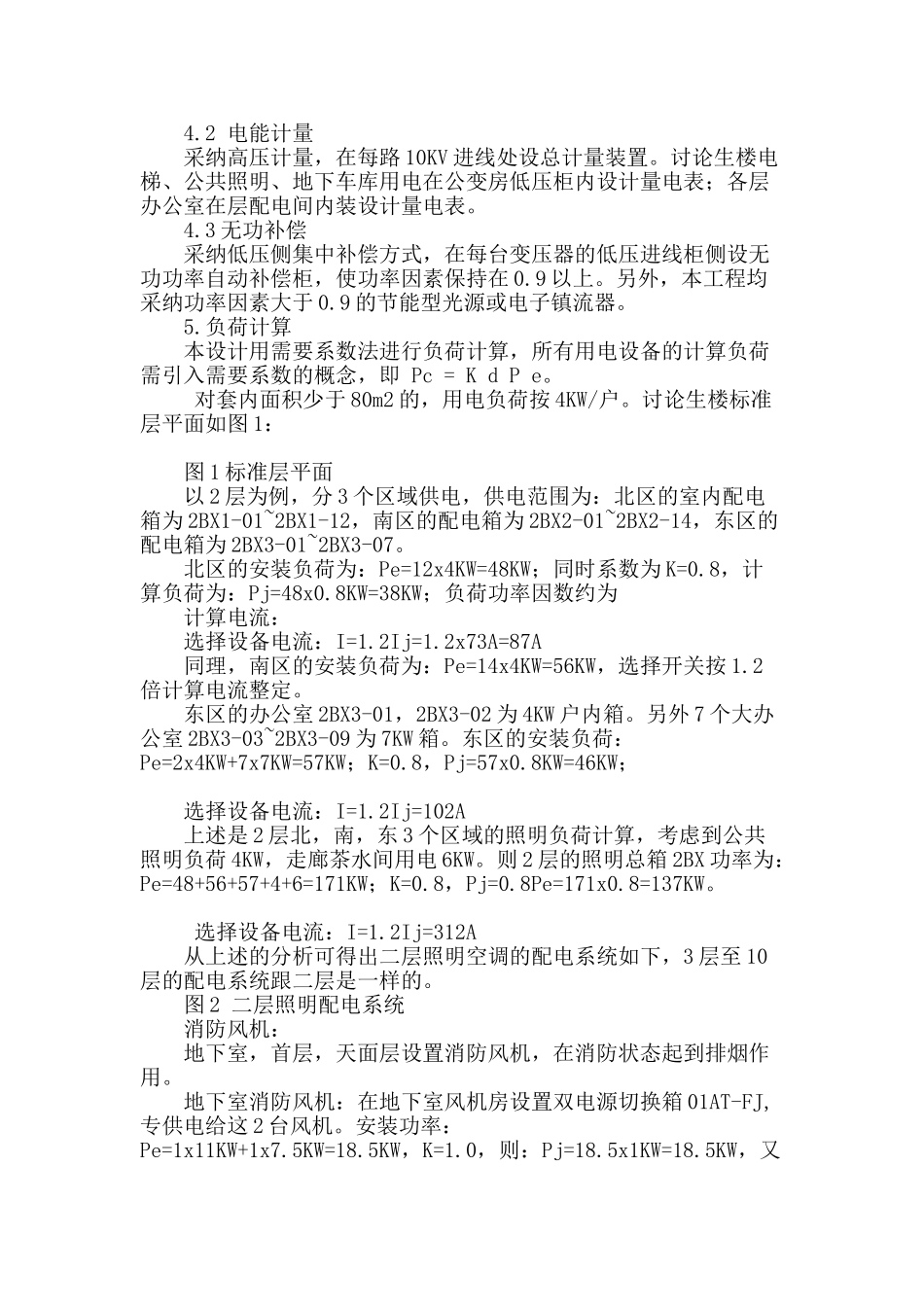

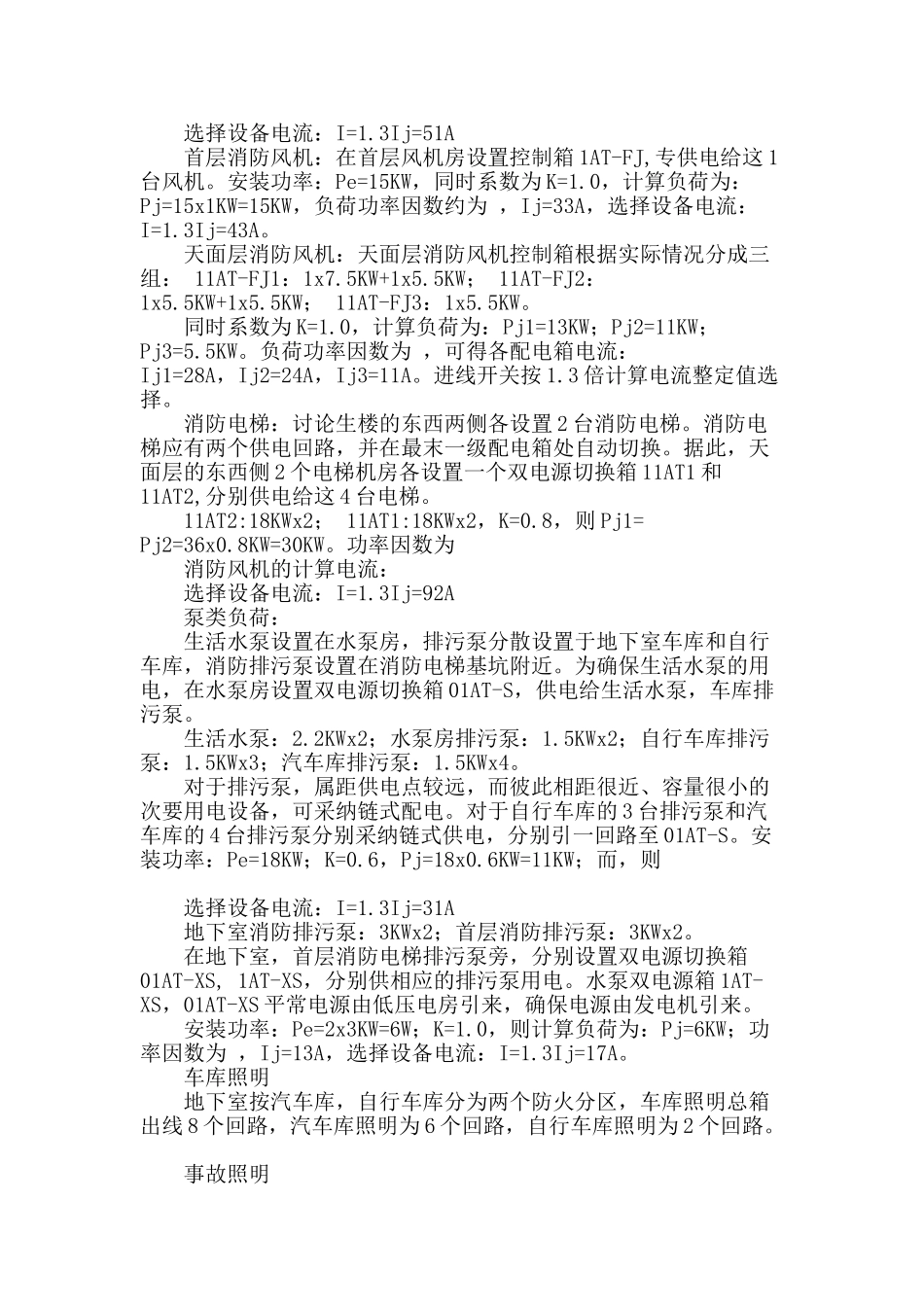

商学院配电系统设计商学院配电系统设计 摘 要：建筑电气配电部分包括：变配电系统、电力和照明系统。本文通过商学院讨论生楼，为办公楼的电气系统设计说明其设计理论和方法。 关键词：变配电系统；消防负荷；低压接线 中图分类号：TU852 文献标识码：A 文章编号： 1.工程概况 工程规模：建筑主体地上 10 层，地下 1 层，总建筑面积22718m2 本工程为二类高层办公楼 。消防设备，应急照明，生活水泵等为二级负荷，以市电为平常用电，另以专线馈至发电机作为应急电源。配电系统接地形式采纳 TN-S 系统，综合接地方式，接地电阻不大于 1 欧 。 2.负荷等级划分 电力负荷按其对供电可靠性要求及中断供电在政治、 经济上造成的损失或影响的程度划分为 3 级。其中，二级负荷为中断供电将在政治、经济上造成较大损失者；中断供电将影响重要用电单位正常工作的负荷者。三级负荷为不属于一级、二级负荷者。本工程消防风机、应急照明、电梯、排污泵等设备属二级负荷，由地下车库低压配电房，发电机房分别引专线供电，形成独立的双回路供电；二层至十层的办公室照明属三级负荷，由低压配电房引单回路至各层。 本工程用电指标为 80W/m2，规划用电负荷为：22178x0.08KW=1817KW，则视在功率为： 2025KVA，设 2 台 1000KVA变压器。确保电源由校区的发电机组提供，作为本建筑二级负荷的后备电源。 3.高低压供电系统 本工程从校内高压中心房引入一路 10KV 电源，高压主接线采纳单母线的接线方式。低压主接线采纳单母线分段的接线方式，同一变配电房内的 2 变压器分列运行。发电机各电源出线回路与变压器低压出线回路设置电气及机械联锁，两者不能并网运行。本工程低压配电系统采纳变比为 10KV/0.4KV、Dyn11 接线组别的三相配电变压器，其中性点直接接地。 4.继电保护，电能计量和无功补偿 4.1 继电保护 当电力系统发生故障，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源。本工程 10KV 采纳的继电保护如下：进线：过电流保护，速断保护、零序保护；母联：过电流保护，速断保护；馈联：过负荷保护、过电流保护，速断保护、零序保护、变压器温度保护。 4.2 电能计量 采纳高压计量，在每路 10KV 进线处设总计量装置。讨论生楼电梯、公共照明、地下车库用电在公变房低压柜内设计量电表；各层办公室在层配电间内装设计量电表。 4.3 无功补偿 采纳低压侧集中补偿方式，在每台变压器的低压进线柜侧...
