固体继电器的应用-固体继电器工作原理

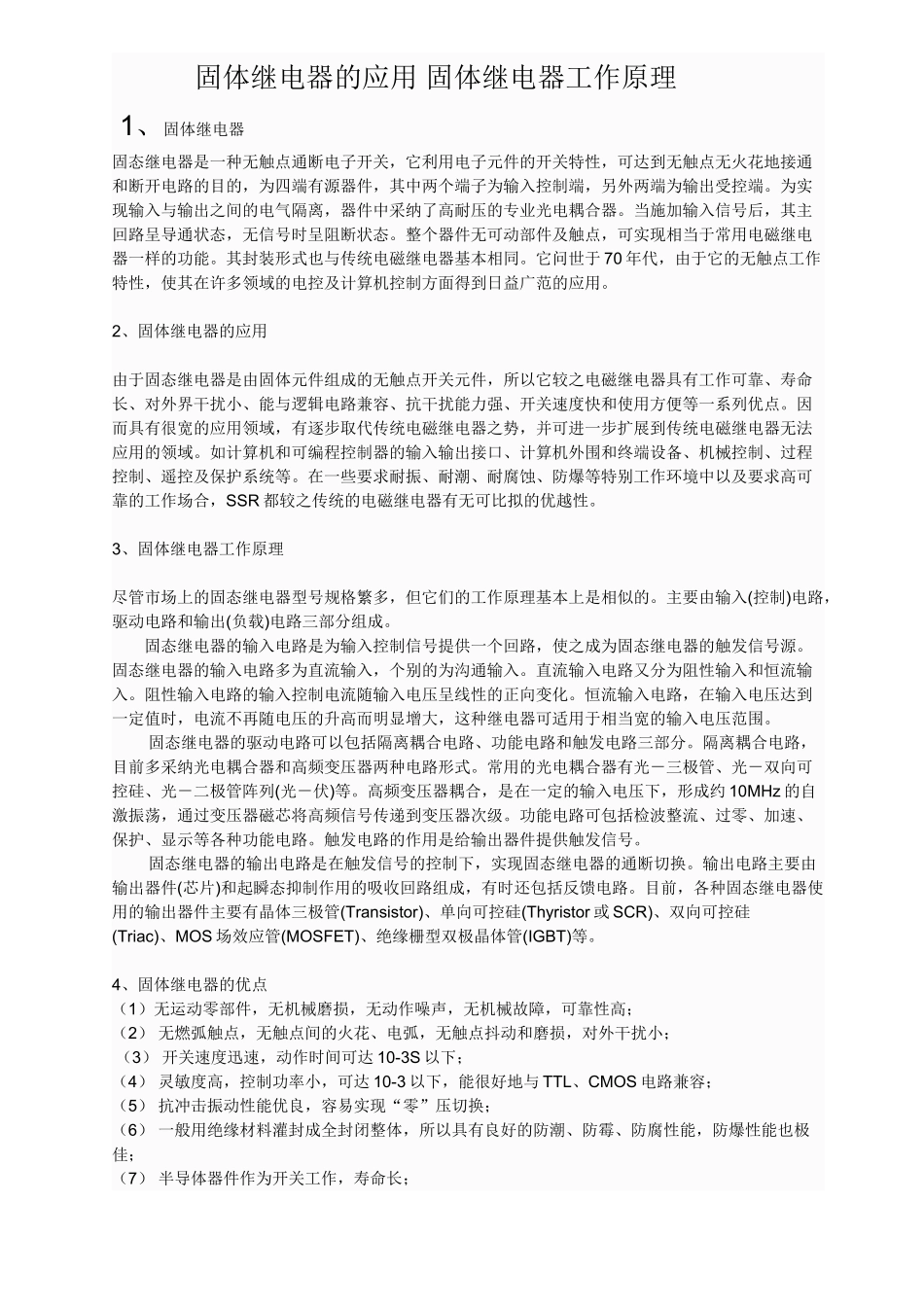

固体继电器的应用 固体继电器工作原理 1、固体继电器固态继电器是一种无触点通断电子开关，它利用电子元件的开关特性，可达到无触点无火花地接通和断开电路的目的，为四端有源器件，其中两个端子为输入控制端，另外两端为输出受控端。为实现输入与输出之间的电气隔离，器件中采纳了高耐压的专业光电耦合器。当施加输入信号后，其主回路呈导通状态，无信号时呈阻断状态。整个器件无可动部件及触点，可实现相当于常用电磁继电器一样的功能。其封装形式也与传统电磁继电器基本相同。它问世于 70 年代，由于它的无触点工作特性，使其在许多领域的电控及计算机控制方面得到日益广范的应用。2、固体继电器的应用由于固态继电器是由固体元件组成的无触点开关元件，所以它较之电磁继电器具有工作可靠、寿命长、对外界干扰小、能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点。因而具有很宽的应用领域，有逐步取代传统电磁继电器之势，并可进一步扩展到传统电磁继电器无法应用的领域。如计算机和可编程控制器的输入输出接口、计算机外围和终端设备、机械控制、过程控制、遥控及保护系统等。在一些要求耐振、耐潮、耐腐蚀、防爆等特别工作环境中以及要求高可靠的工作场合，SSR 都较之传统的电磁继电器有无可比拟的优越性。3、固体继电器工作原理尽管市场上的固态继电器型号规格繁多，但它们的工作原理基本上是相似的。主要由输入(控制)电路，驱动电路和输出(负载)电路三部分组成。 固态继电器的输入电路是为输入控制信号提供一个回路，使之成为固态继电器的触发信号源。固态继电器的输入电路多为直流输入，个别的为沟通输入。直流输入电路又分为阻性输入和恒流输入。阻性输入电路的输入控制电流随输入电压呈线性的正向变化。恒流输入电路，在输入电压达到一定值时，电流不再随电压的升高而明显增大，这种继电器可适用于相当宽的输入电压范围。 固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。隔离耦合电路，目前多采纳光电耦合器和高频变压器两种电路形式。常用的光电耦合器有光－三极管、光－双向可控硅、光－二极管阵列(光－伏)等。高频变压器耦合，是在一定的输入电压下，形成约 10MHz 的自激振荡，通过变压器磁芯将高频信号传递到变压器次级。功能电路可包括检波整流、过零、加速、保护、显示等各种功能电路。触发电路的作用是给输出器件提供触发信号。 固态继电器的输出电路是在触发信号的控制下，...
