国道路基边坡支护钢筋混凝土挡土墙施工方案VIP专享

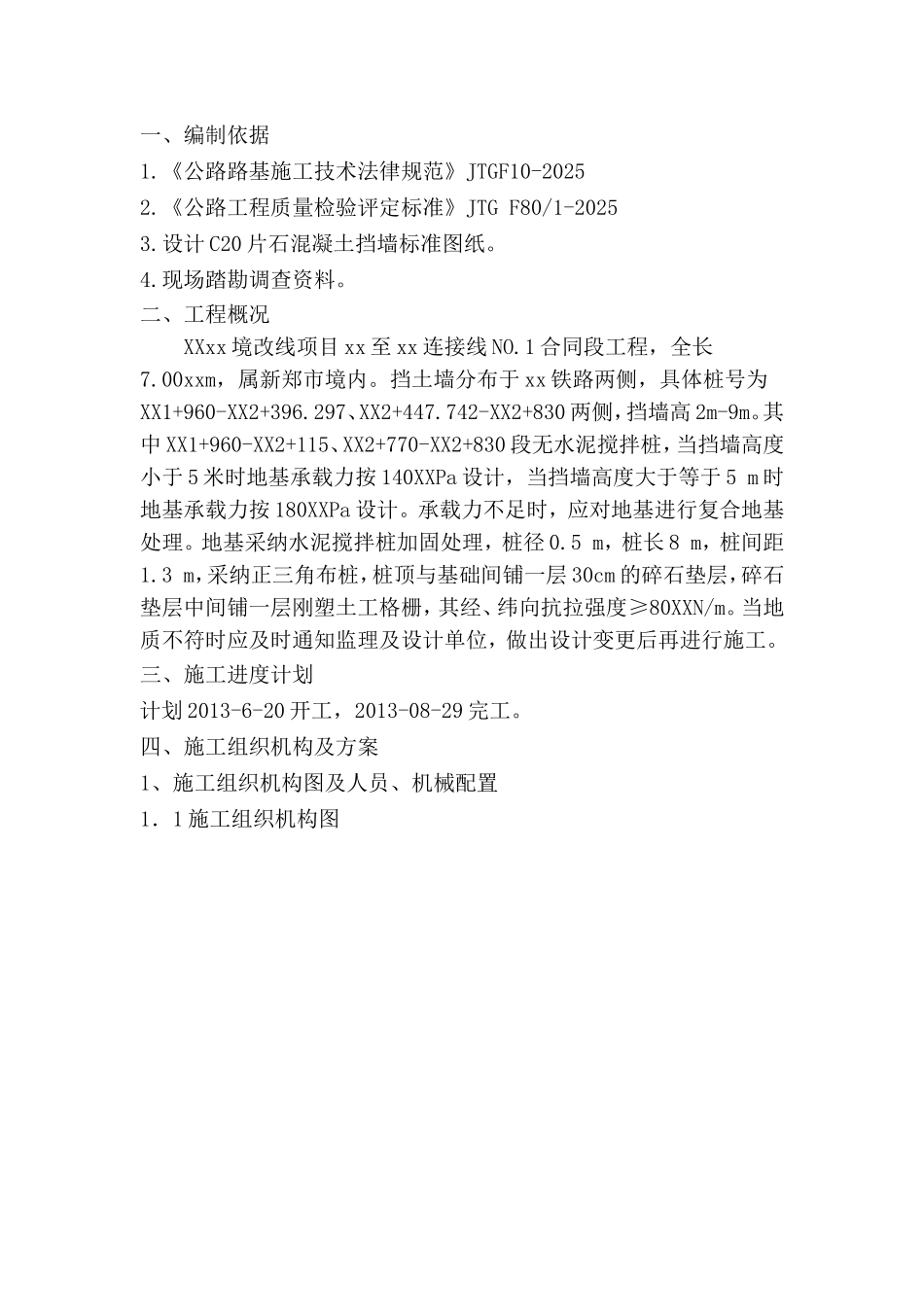

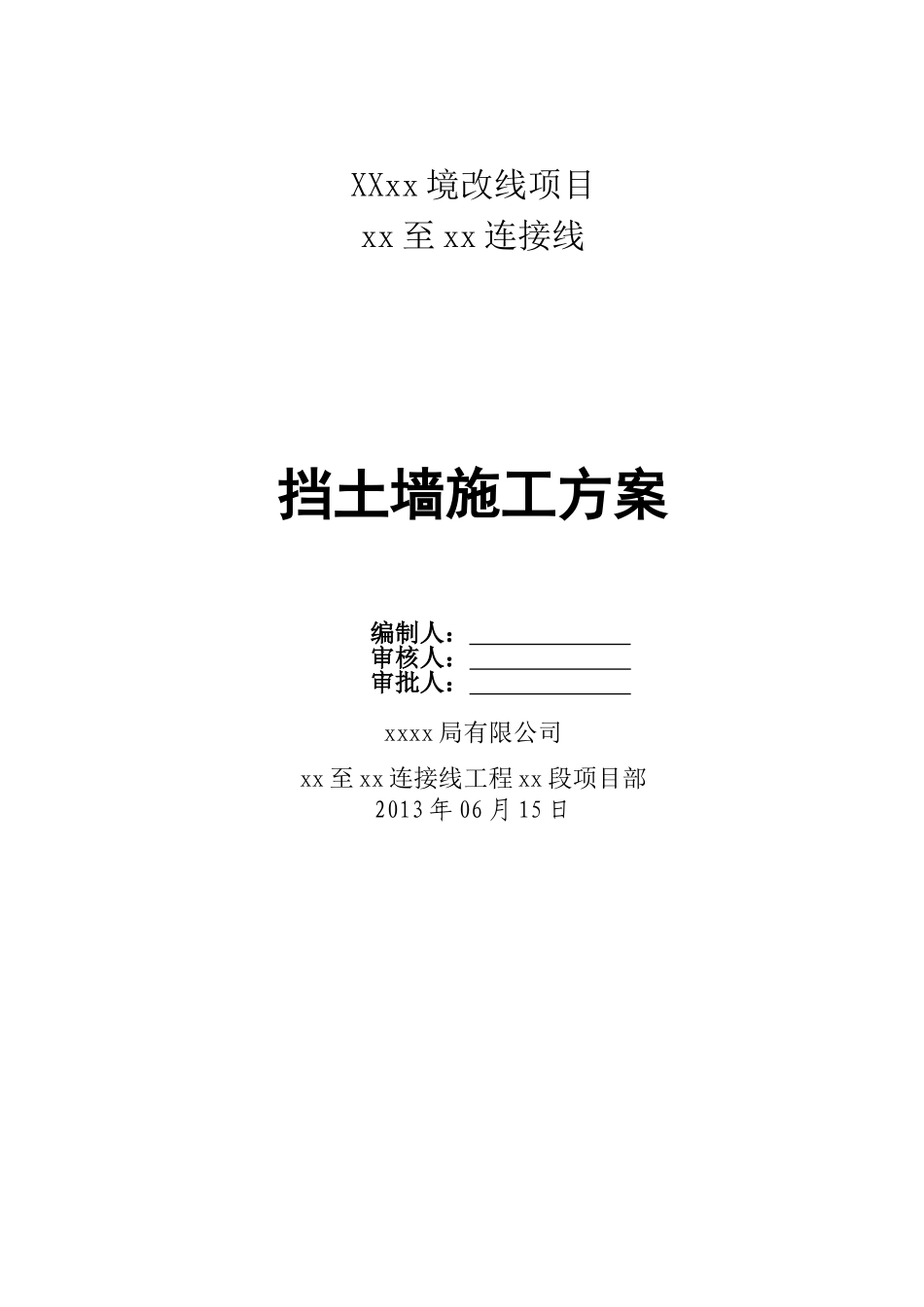

XXxx 境改线项目xx 至 xx 连接线挡土墙施工方案编制人： 审核人： 审批人： xxxx 局有限公司xx 至 xx 连接线工程 xx 段项目部2013 年 06 月 15 日一、编制依据1.《公路路基施工技术法律规范》JTGF10-20252.《公路工程质量检验评定标准》JTG F80/1-20253.设计 C20 片石混凝土挡墙标准图纸。4.现场踏勘调查资料。二、工程概况XXxx 境改线项目 xx 至 xx 连接线 NO.1 合同段工程，全长7.00xxm，属新郑市境内。挡土墙分布于 xx 铁路两侧，具体桩号为 XX1+960-XX2+396.297、XX2+447.742-XX2+830 两侧，挡墙高 2m-9m。其中 XX1+960-XX2+115、XX2+770-XX2+830 段无水泥搅拌桩，当挡墙高度小于 5 米时地基承载力按 140XXPa 设计，当挡墙高度大于等于 5 m 时地基承载力按 180XXPa 设计。承载力不足时，应对地基进行复合地基处理。地基采纳水泥搅拌桩加固处理，桩径 0.5 m，桩长 8 m，桩间距1.3 m，采纳正三角布桩，桩顶与基础间铺一层 30cm 的碎石垫层，碎石垫层中间铺一层刚塑土工格栅，其经、纬向抗拉强度≥80XXN/m。当地质不符时应及时通知监理及设计单位，做出设计变更后再进行施工。三、施工进度计划 计划 2013-6-20 开工，2013-08-29 完工。四、施工组织机构及方案1、施工组织机构图及人员、机械配置1．1 施工组织机构图2、1．2 管理人员配置序号人员名称姓名备注1项目经理负责项目决策2项目副经理负责决策执行3生产经理现场协调及安排4技术负责人技术指导5试验负责人试验检测部署6现场负责人现场施工安排7测量负责人测量事宜安排8施工员现场施工监督9测量员测量放样10试验员试验检测1．3 机械设备配置序号设备名称型号数量技术质量备注1振动棒Ф504 台良好混凝土振捣2发电机15xxw1 台良好停电应急4切割机1 台良好切割钢筋5挖掘机2201 台良好开挖土方6装载机501 台良好倒运砼片石7压路机22T1良好压实基底8打夯机1良好台背夯实注：其它小型机具若干，混凝土采纳商品混凝土。1．4 劳务人员配置序号工 种数 量职 责备 注1施工队负责人1 名负责统筹安排2安全员1 名负责安全生产3技术员1 名负责现场施工4混凝土工6 名负责混凝土作业5电工1 名负责安全用电6模板工6 名负责模板支护7普工4 名听从现场负责人安排2、施工准备2.1 图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。2.2 挡墙片石选用质地坚实、无风化剥落及抗压强度不低于 MU30 片...
