国际工程项目技术管理

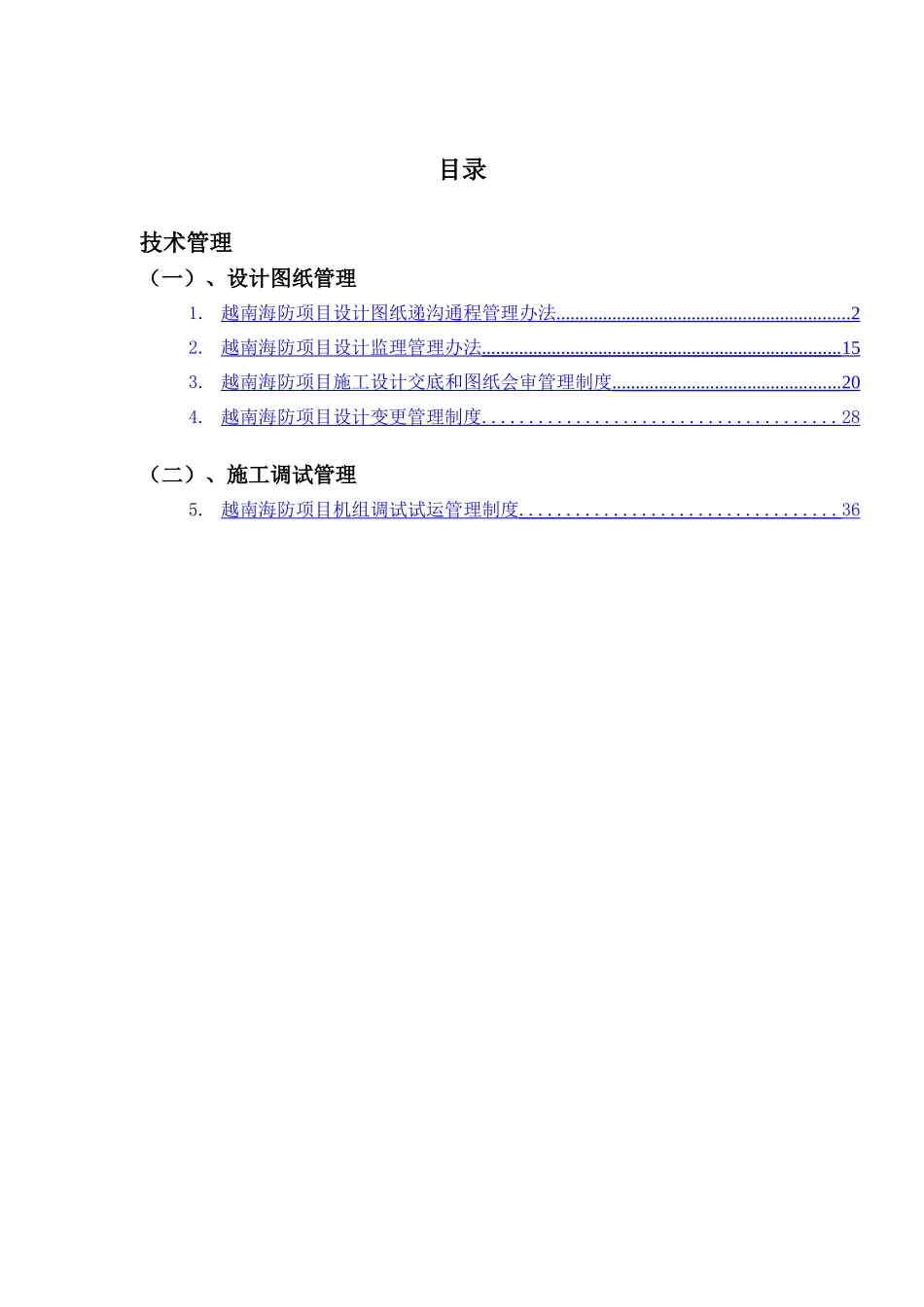

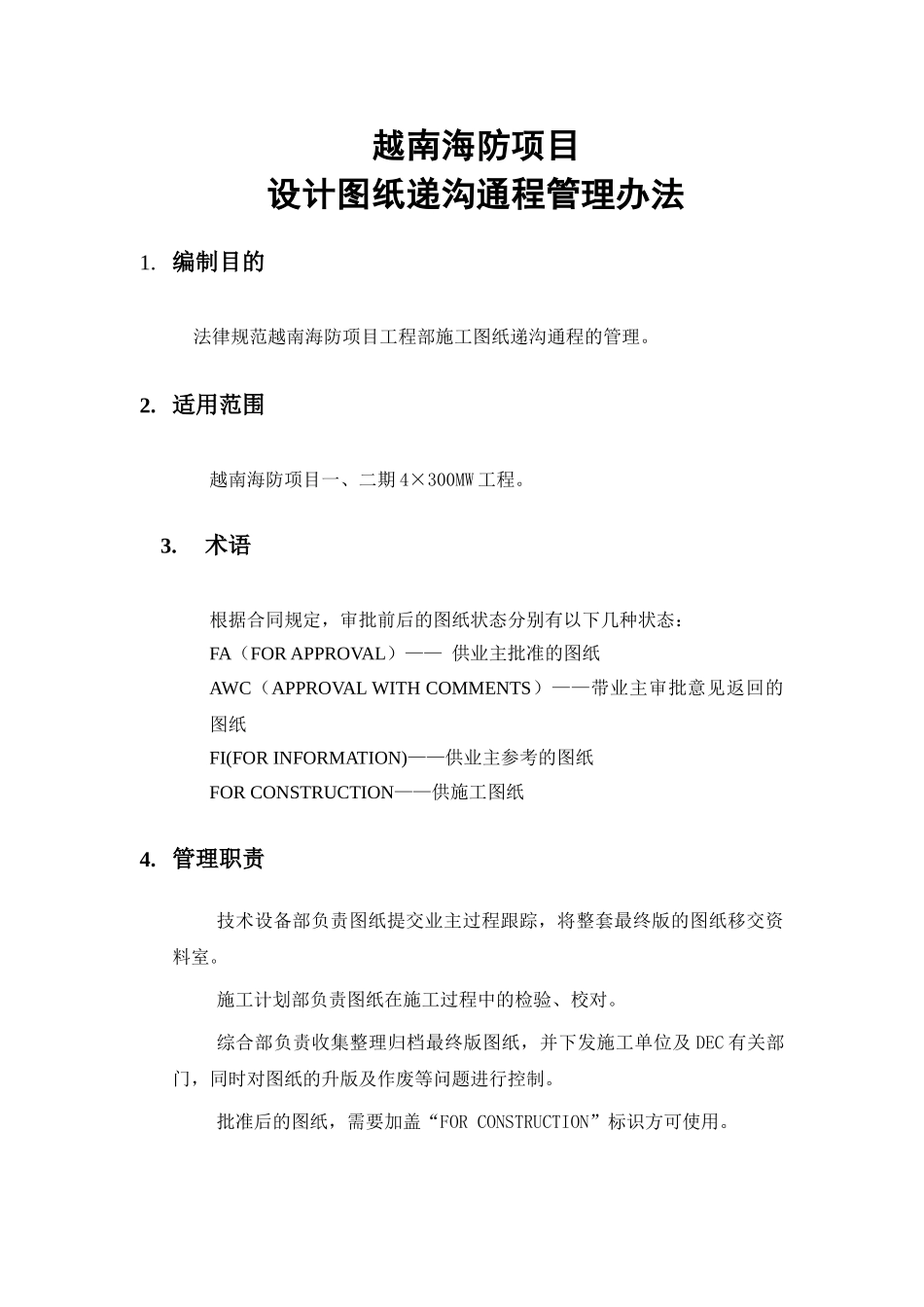

目录技术管理（一）、设计图纸管理1. 越南海防项目设计图纸递沟通程管理办法 ............................................................... 2 2. 越南海防项目设计监理管理办法 ............................................................................. 15 3. 越南海防项目施工设计交底和图纸会审管理制度 ................................................. 20 4. 越南海防项目设计变更管理制度 ...................................... 28 （二）、施工调试管理5. 越南海防项目机组调试试运管理制度 .................................. 36 越南海防项目设计图纸递沟通程管理办法1. 编制目的 法律规范越南海防项目工程部施工图纸递沟通程的管理。2. 适用范围越南海防项目一、二期 4×300MW 工程。3.术语根据合同规定，审批前后的图纸状态分别有以下几种状态：FA（FOR APPROVAL）—— 供业主批准的图纸AWC（APPROVAL WITH COMMENTS）——带业主审批意见返回的图纸FI(FOR INFORMATION)——供业主参考的图纸FOR CONSTRUCTION——供施工图纸4. 管理职责技术设备部负责图纸提交业主过程跟踪，将整套最终版的图纸移交资料室。施工计划部负责图纸在施工过程中的检验、校对。综合部负责收集整理归档最终版图纸，并下发施工单位及 DEC 有关部门，同时对图纸的升版及作废等问题进行控制。批准后的图纸，需要加盖“FOR CONSTRUCTION”标识方可使用。5. 图纸审批流程目前海防现场图纸来源主要是西北电力设计院、中交第二航务工程勘察设计院和各厂家。用于现场供施工的图纸有的需要业主及 IE 审批,有的仅供业主/IE 参考。5.1 设计院的图纸（消防专业除外）审批流程5.1.1 提交方式为 FA（FOR APPROVAL）的图纸设计院向 DEC 提交 8 套白图，由 DEC 专工做好资料传递单（见附表 1,实际使用样表见《质量计划》QAPM-02-09），报送HPJSC：2 套IE：3 套TPPMU1：1 套MC：COVERING ONLYDEC 专工：2 套（保存）。(1) 图纸被批准假如 IE 盖 AP(APPROVED)的章后，IE 则将其三套图纸盖章签字并送业主盖章 签字后返回，一套返回给业主，一套返回DEC，一套 IE 自己留底。DEC 现场资料室将已 AP 的图纸盖 FC 的章，复印一套后留存原版（已经发传真给西北院，西北院已经同意的），现场专工将已 AP 的复印版邮寄给设计院（紧急需要施工的图纸，资料室可先复印两套交施工单位施工）。(...
