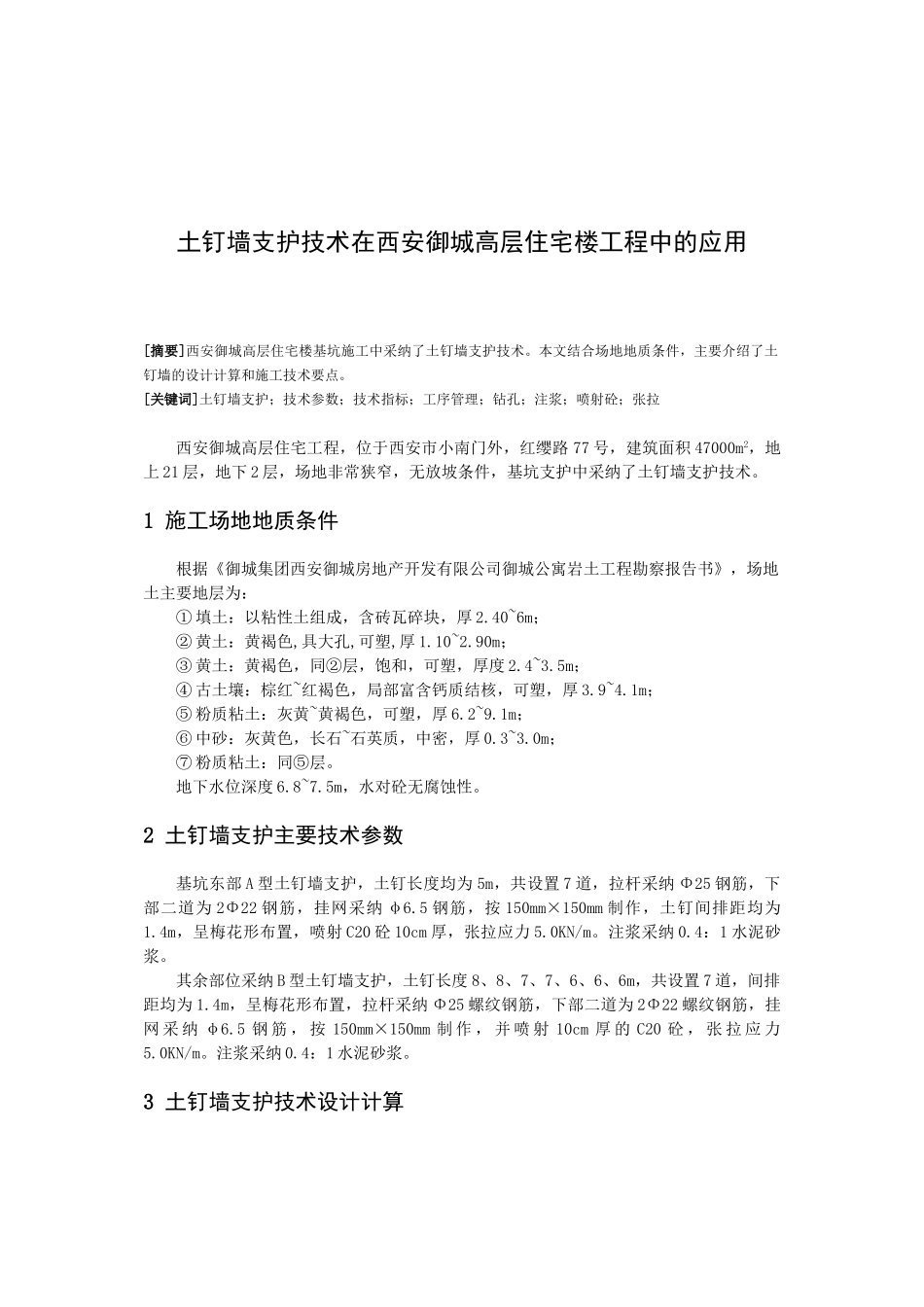

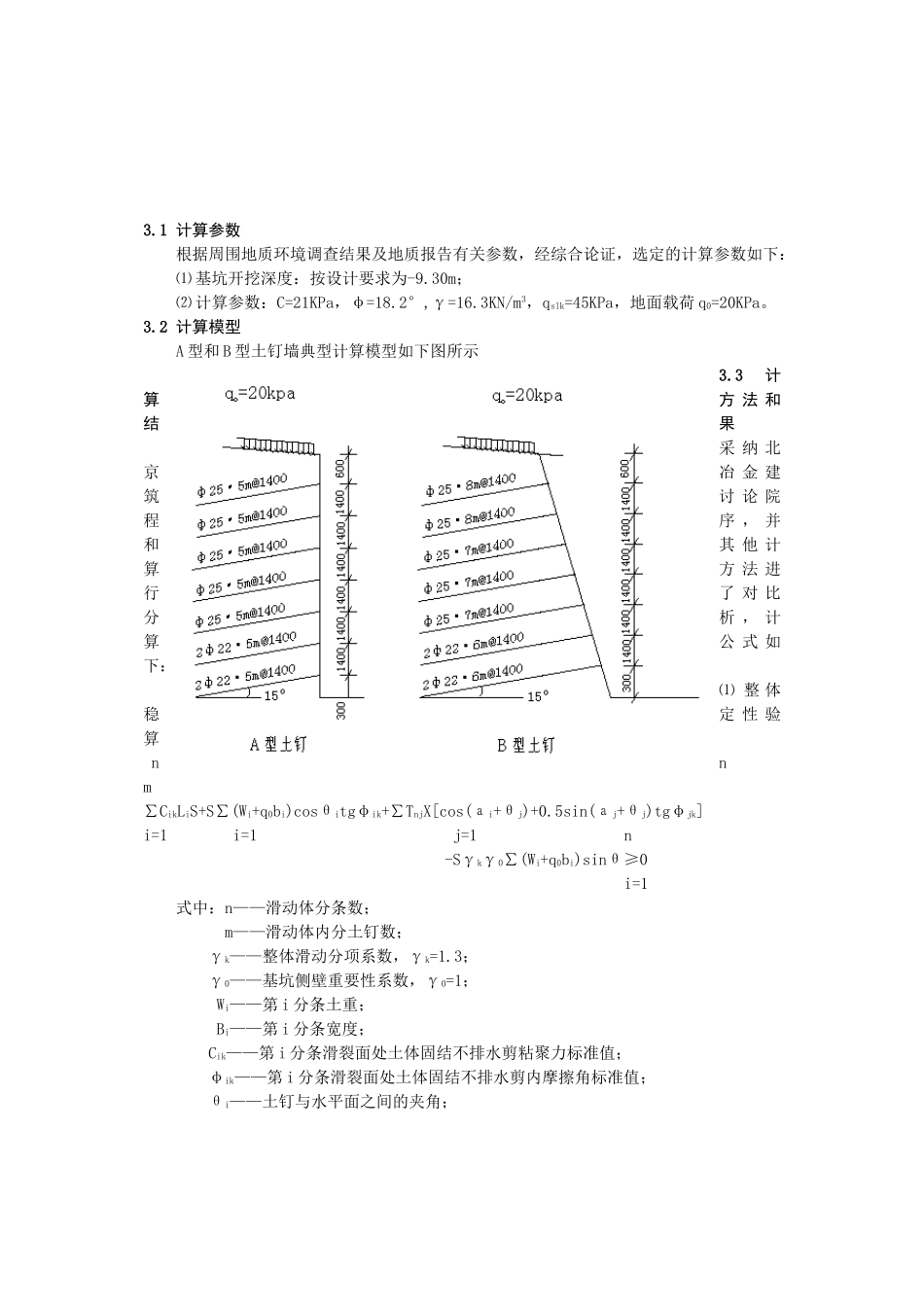

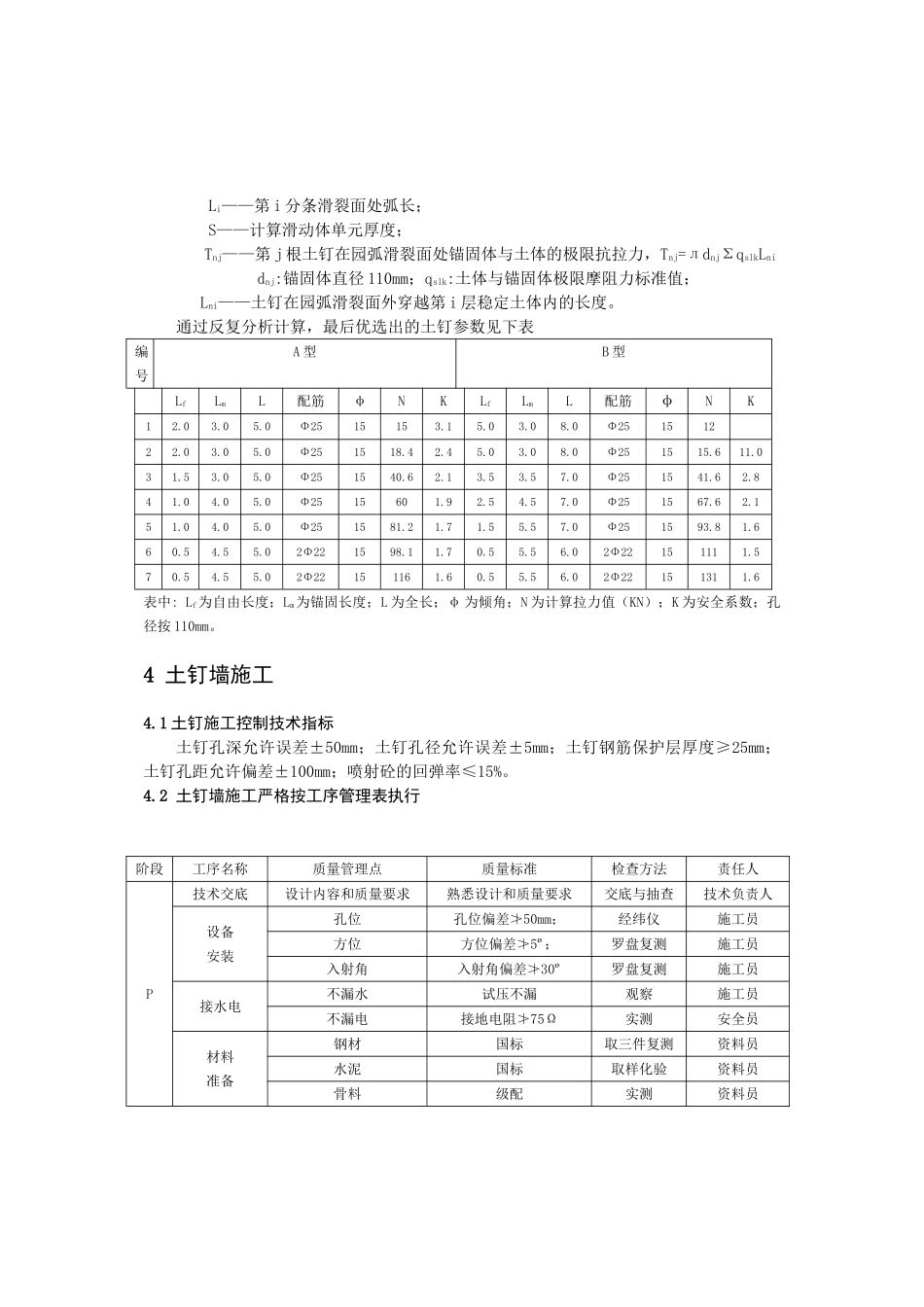

土钉墙支护技术在西安御城高层住宅楼工程中的应用 [摘要]西安御城高层住宅楼基坑施工中采纳了土钉墙支护技术。本文结合场地地质条件，主要介绍了土钉墙的设计计算和施工技术要点。[关键词]土钉墙支护；技术参数；技术指标；工序管理；钻孔；注浆；喷射砼；张拉西安御城高层住宅工程，位于西安市小南门外，红缨路 77 号，建筑面积 47000m2，地上 21 层，地下 2 层，场地非常狭窄，无放坡条件，基坑支护中采纳了土钉墙支护技术。1 施工场地地质条件根据《御城集团西安御城房地产开发有限公司御城公寓岩土工程勘察报告书》，场地土主要地层为：① 填土：以粘性土组成，含砖瓦碎块，厚 2.40~6m；② 黄土：黄褐色,具大孔,可塑,厚 1.10~2.90m；③ 黄土：黄褐色，同②层，饱和，可塑，厚度 2.4~3.5m；④ 古土壤：棕红~红褐色，局部富含钙质结核，可塑，厚 3.9~4.1m；⑤ 粉质粘土：灰黄~黄褐色，可塑，厚 6.2~9.1m；⑥ 中砂：灰黄色，长石~石英质，中密，厚 0.3~3.0m；⑦ 粉质粘土：同⑤层。地下水位深度 6.8~7.5m，水对砼无腐蚀性。2 土钉墙支护主要技术参数基坑东部 A 型土钉墙支护，土钉长度均为 5m，共设置 7 道，拉杆采纳 Φ25 钢筋，下部二道为 2Φ22 钢筋，挂网采纳 φ6.5 钢筋，按 150mm×150mm 制作，土钉间排距均为1.4m，呈梅花形布置，喷射 C20 砼 10cm 厚，张拉应力 5.0KN/m。注浆采纳 0.4：1 水泥砂浆。其余部位采纳 B 型土钉墙支护，土钉长度 8、8、7、7、6、6、6m，共设置 7 道，间排距均为 1.4m，呈梅花形布置，拉杆采纳 Φ25 螺纹钢筋，下部二道为 2Φ22 螺纹钢筋，挂网 采 纳 φ6.5 钢 筋 ， 按 150mm×150mm 制 作 ， 并 喷 射 10cm 厚 的 C20 砼 ， 张 拉 应 力5.0KN/m。注浆采纳 0.4：1 水泥砂浆。3 土钉墙支护技术设计计算3.1 计算参数根据周围地质环境调查结果及地质报告有关参数，经综合论证，选定的计算参数如下：⑴ 基坑开挖深度：按设计要求为-9.30m；⑵ 计算参数：C=21KPa，φ=18.2°,γ=16.3KN/m3，qslk=45KPa，地面载荷 q0=20KPa。3.2 计算模型A 型和 B 型土钉墙典型计算模型如下图所示3.3 计算方 法 和结果采 纳 北京冶 金 建筑讨 论 院程序 ， 并和其 他 计算方 法 进行了 对 比分析 ， 计算公 式 如下：⑴ 整 体稳定 性 验算n n m∑CikLiS+S∑(Wi+q0bi)cosθitgφik+∑TnjX[cos(аi+θj)+0.5sin(...
