地产项目钢筋工程标准化施工指引

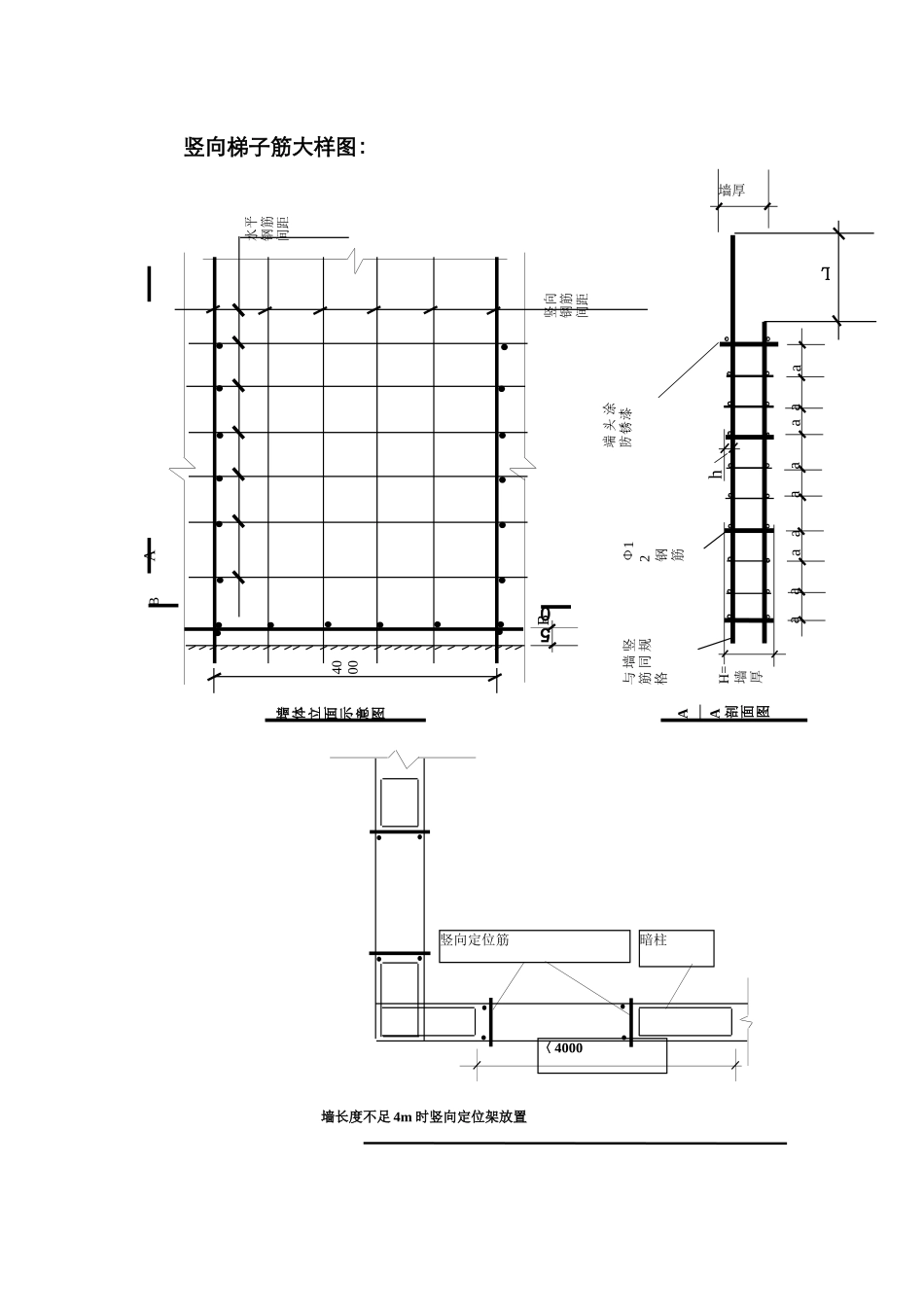

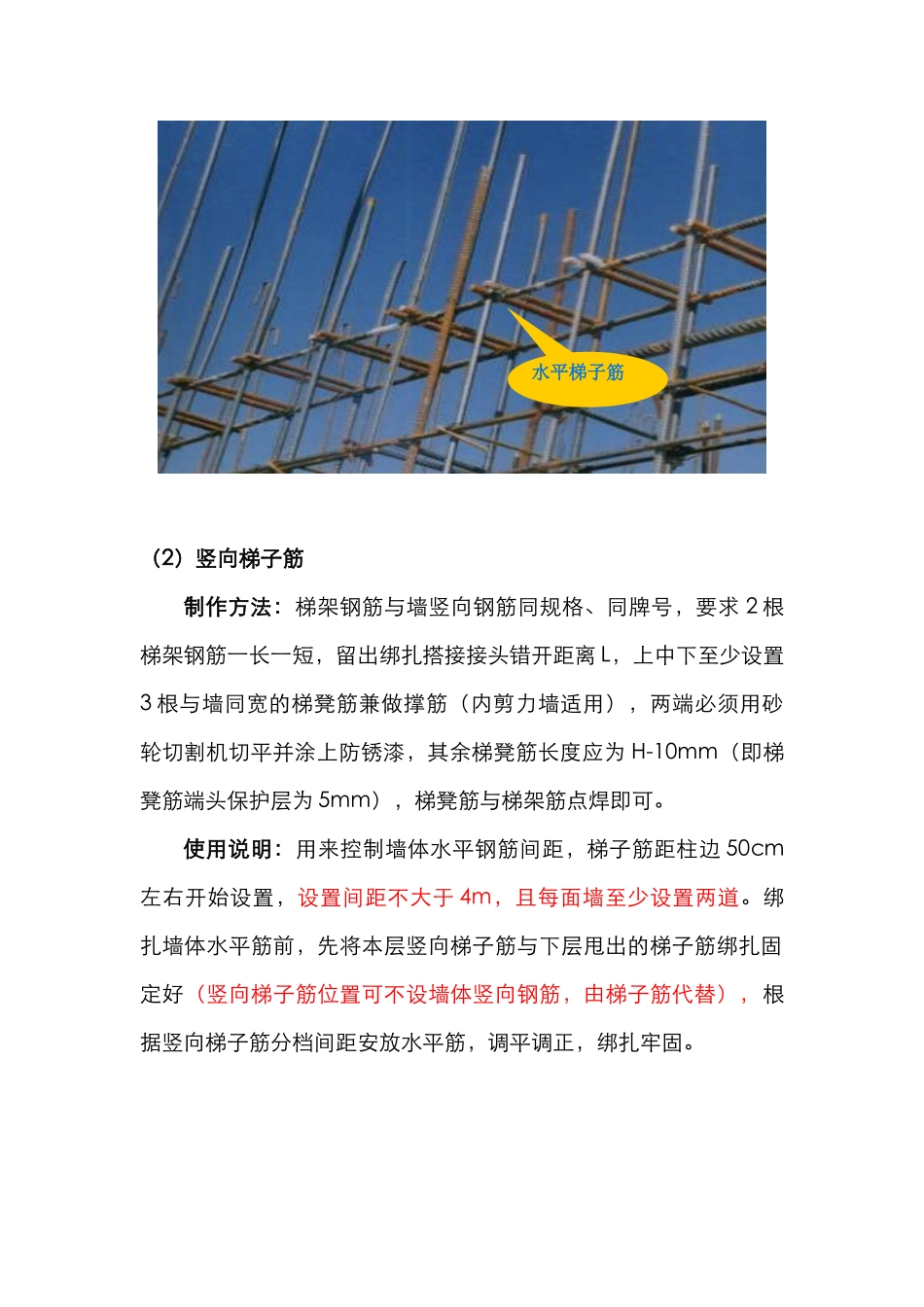

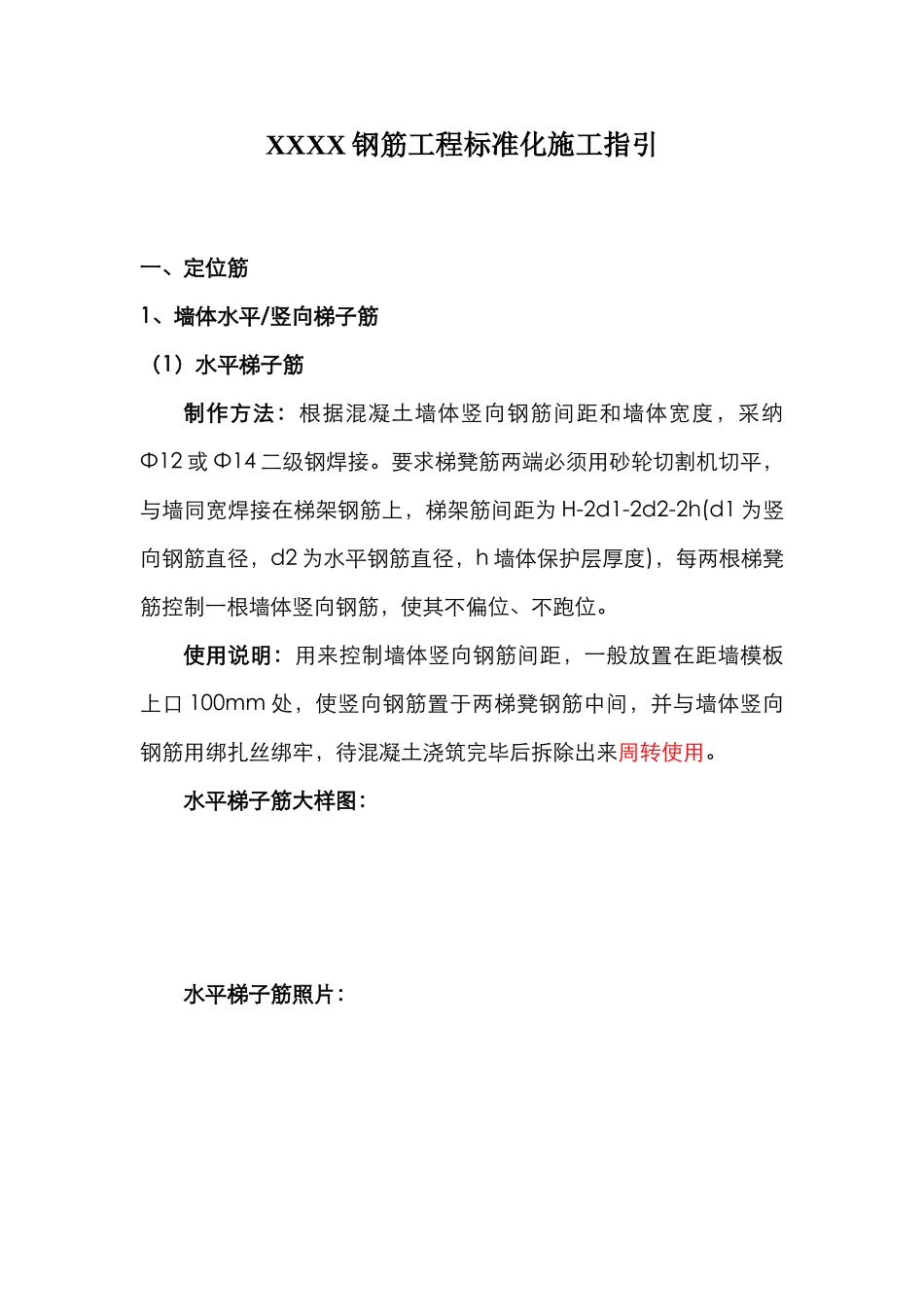

XXXX 钢筋工程标准化施工指引一、定位筋1、墙体水平/竖向梯子筋（1）水平梯子筋制作方法：根据混凝土墙体竖向钢筋间距和墙体宽度，采纳Φ12 或 Φ14 二级钢焊接。要求梯凳筋两端必须用砂轮切割机切平，与墙同宽焊接在梯架钢筋上，梯架筋间距为 H-2d1-2d2-2h(d1 为竖向钢筋直径，d2 为水平钢筋直径，h 墙体保护层厚度)，每两根梯凳筋控制一根墙体竖向钢筋，使其不偏位、不跑位。使用说明：用来控制墙体竖向钢筋间距，一般放置在距墙模板上口 100mm 处，使竖向钢筋置于两梯凳钢筋中间，并与墙体竖向钢筋用绑扎丝绑牢，待混凝土浇筑完毕后拆除出来周转使用。水平梯子筋大样图：水平梯子筋照片：（2）竖向梯子筋制作方法：梯架钢筋与墙竖向钢筋同规格、同牌号，要求 2 根梯架钢筋一长一短，留出绑扎搭接接头错开距离 L，上中下至少设置3 根与墙同宽的梯凳筋兼做撑筋（内剪力墙适用），两端必须用砂轮切割机切平并涂上防锈漆，其余梯凳筋长度应为 H-10mm（即梯凳筋端头保护层为 5mm），梯凳筋与梯架筋点焊即可。使用说明：用来控制墙体水平钢筋间距，梯子筋距柱边 50cm左右开始设置，设置间距不大于 4m，且每面墙至少设置两道。绑扎墙体水平筋前，先将本层竖向梯子筋与下层甩出的梯子筋绑扎固定好（竖向梯子筋位置可不设墙体竖向钢筋，由梯子筋代替），根据竖向梯子筋分档间距安放水平筋，调平调正，绑扎牢固。水平梯子筋竖向梯子筋大样图：LH=墙厚墙厚a aaaaaaaah端 头 涂防锈漆与 墙 竖筋 同 规格Φ12钢筋墙体立面示意图A—A剖面图504000竖向钢筋间距水平钢筋间距BBA墙长度不足 4m 时竖向定位架放置暗柱竖向定位筋〈 4000竖向梯子筋照片：2、柱子定位筋制作方法：采纳 Φ14 二级钢焊接，根据柱子主筋间距焊接卡槽，卡槽应比钢筋直径略大，内径制作尺寸为 H-2d-2h（d 为柱子主筋直径，h 为柱子保护层厚度）。竖向梯子筋刷防锈漆使 用 说 明 ： 柱 子 定 位 筋 设 置 在 楼 板 结 构 标 高 以 上 300 ㎜~400mm 处，在浇筑梁板砼之前将定位钢筋套在柱子上，绑扎牢固，待楼板混凝土浇筑完毕后取下，周转使用。柱定位筋大样图：柱 定 位筋照片：柱定距框柱边线塑料垫块二、钢筋保护层1、墙体钢筋保护层保证措施（1）墙体钢筋保护层保证措施墙体保护层采纳成品塑料卡或砂浆垫块，钢筋绑扎完毕后卡在墙体水平筋上，根据间距 500mm 梅花布置在墙体上。若采纳塑料卡，则需保证塑料卡中心直径同钢...
