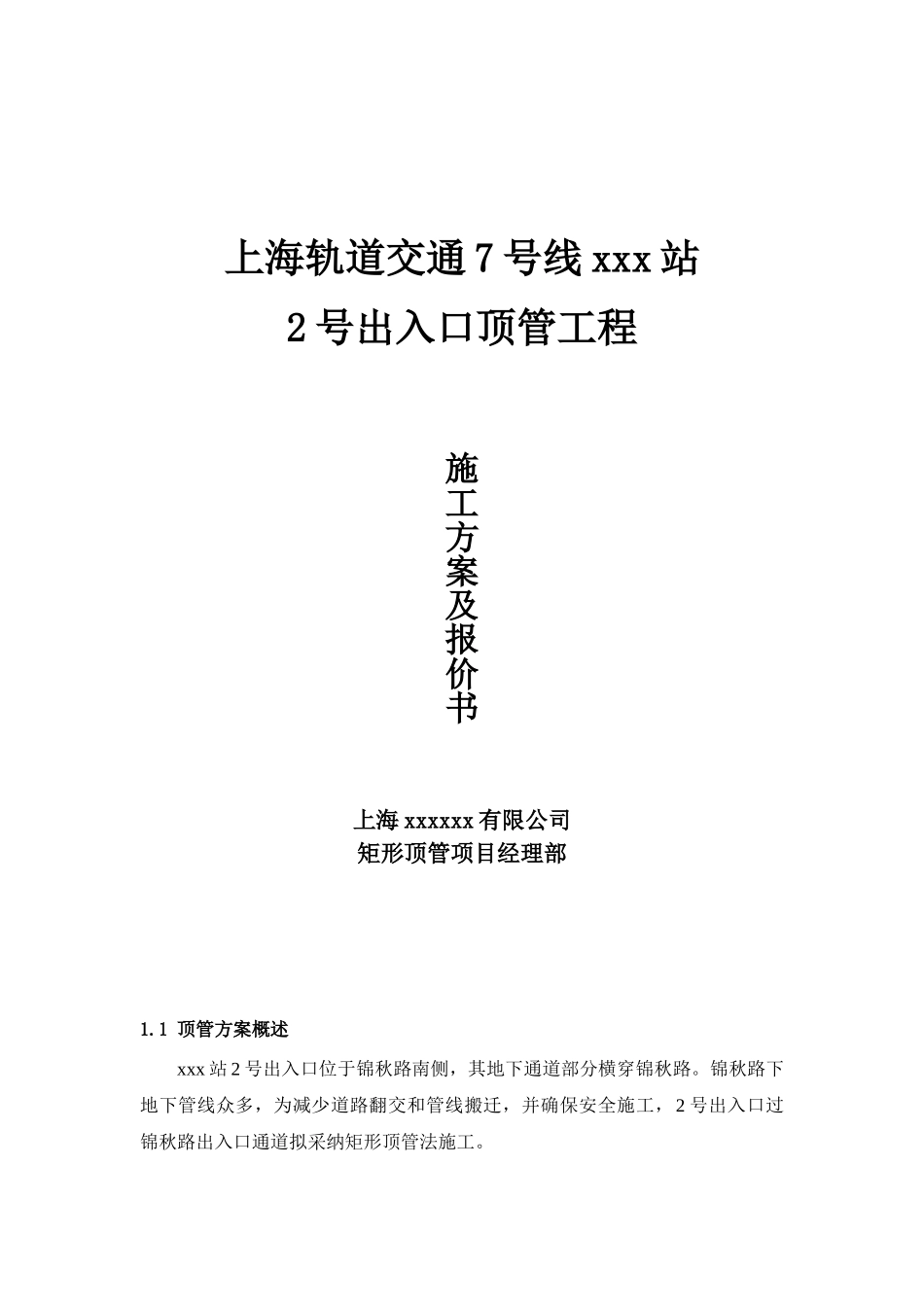

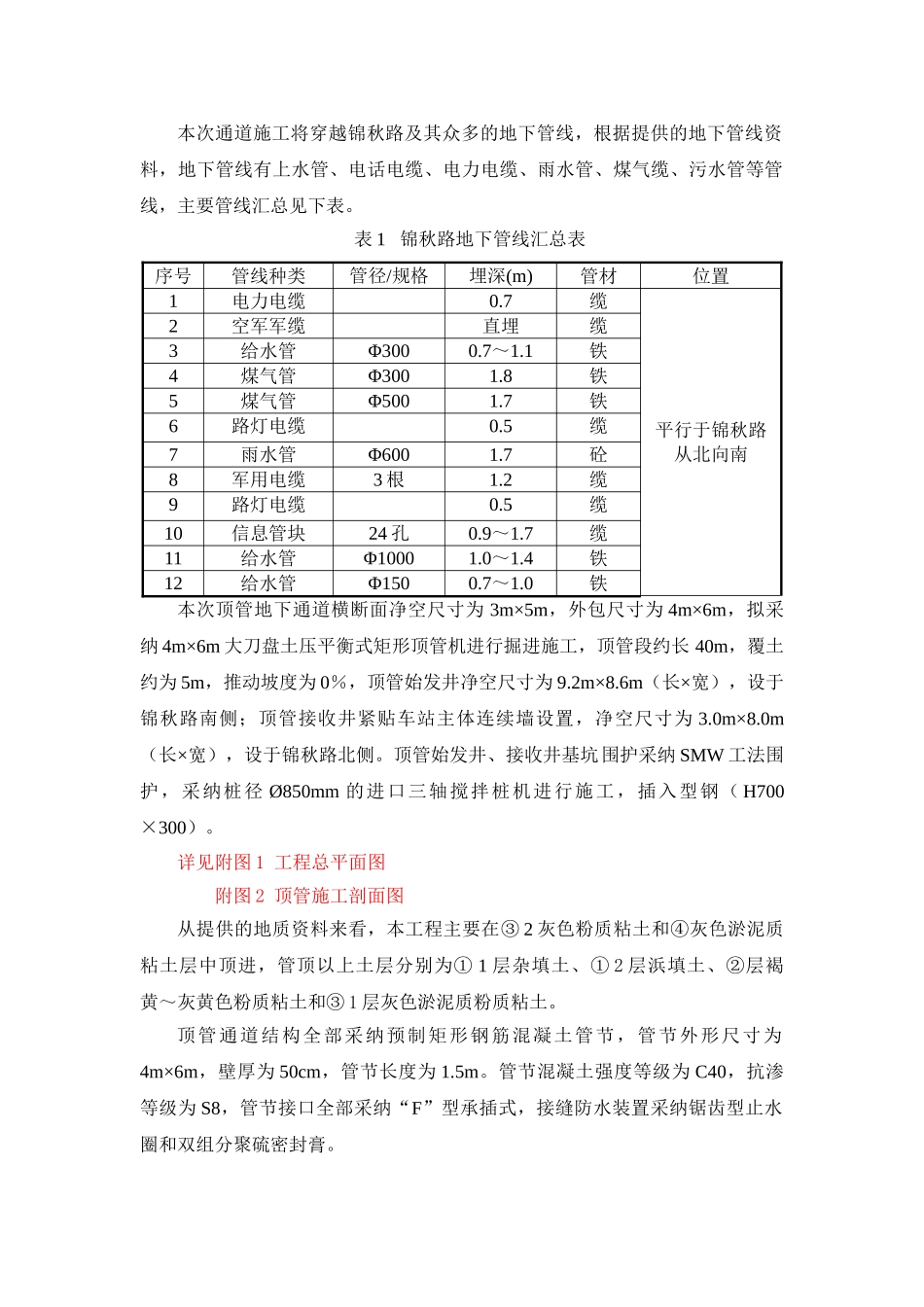

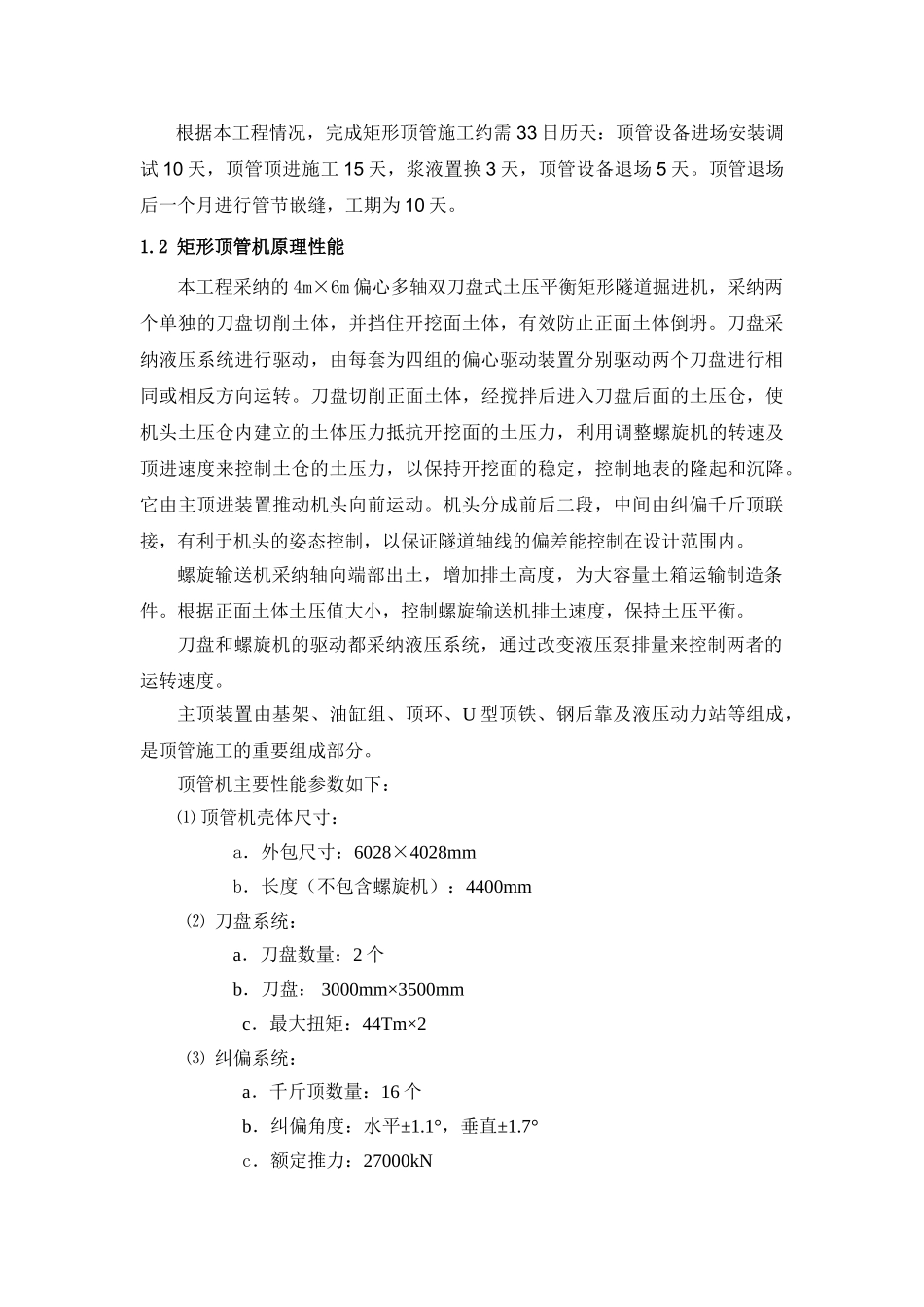

上海轨道交通 7 号线 xxx 站2 号出入口顶管工程施工方案及报价书上海 xxxxxx 有限公司矩形顶管项目经理部1.1 顶管方案概述xxx 站 2 号出入口位于锦秋路南侧，其地下通道部分横穿锦秋路。锦秋路下地下管线众多，为减少道路翻交和管线搬迁，并确保安全施工，2 号出入口过锦秋路出入口通道拟采纳矩形顶管法施工。本次通道施工将穿越锦秋路及其众多的地下管线，根据提供的地下管线资料，地下管线有上水管、电话电缆、电力电缆、雨水管、煤气缆、污水管等管线，主要管线汇总见下表。表 1 锦秋路地下管线汇总表序号管线种类管径/规格埋深(m)管材位置1电力电缆 0.7缆平行于锦秋路从北向南2空军军缆 直埋缆3给水管Φ3000.7～1.1铁4煤气管Φ3001.8铁5煤气管Φ5001.7铁6路灯电缆0.5缆7雨水管Φ6001.7砼8军用电缆3 根1.2缆9路灯电缆0.5缆10信息管块24 孔0.9～1.7缆11给水管Φ10001.0～1.4铁12给水管Φ1500.7～1.0铁本次顶管地下通道横断面净空尺寸为 3m×5m，外包尺寸为 4m×6m，拟采纳 4m×6m 大刀盘土压平衡式矩形顶管机进行掘进施工，顶管段约长 40m，覆土约为 5m，推动坡度为 0％，顶管始发井净空尺寸为 9.2m×8.6m（长×宽），设于锦秋路南侧；顶管接收井紧贴车站主体连续墙设置，净空尺寸为 3.0m×8.0m（长×宽），设于锦秋路北侧。顶管始发井、接收井基坑围护采纳 SMW 工法围护，采纳桩径 Ø850mm 的进口三轴搅拌桩机进行施工，插入型钢（ H700×300）。详见附图 1 工程总平面图 附图 2 顶管施工剖面图从提供的地质资料来看，本工程主要在③ 2 灰色粉质粘土和④灰色淤泥质粘土层中顶进，管顶以上土层分别为① 1 层杂填土、① 2 层浜填土、②层褐黄～灰黄色粉质粘土和③ 1 层灰色淤泥质粉质粘土。顶管通道结构全部采纳预制矩形钢筋混凝土管节，管节外形尺寸为4m×6m，壁厚为 50cm，管节长度为 1.5m。管节混凝土强度等级为 C40，抗渗等级为 S8，管节接口全部采纳“F”型承插式，接缝防水装置采纳锯齿型止水圈和双组分聚硫密封膏。根据本工程情况，完成矩形顶管施工约需 33 日历天：顶管设备进场安装调试 10 天，顶管顶进施工 15 天，浆液置换 3 天，顶管设备退场 5 天。顶管退场后一个月进行管节嵌缝，工期为 10 天。1.2 矩形顶管机原理性能本工程采纳的 4m×6m 偏心多轴双刀盘式土压平衡矩形隧道掘进机，采纳两个单独的刀盘切削土体，并挡住开挖面土体，有效防止正面土体倒坍。刀盘采...
