城际铁路长螺旋钻孔灌注桩地基处理作业指导书VIP专享

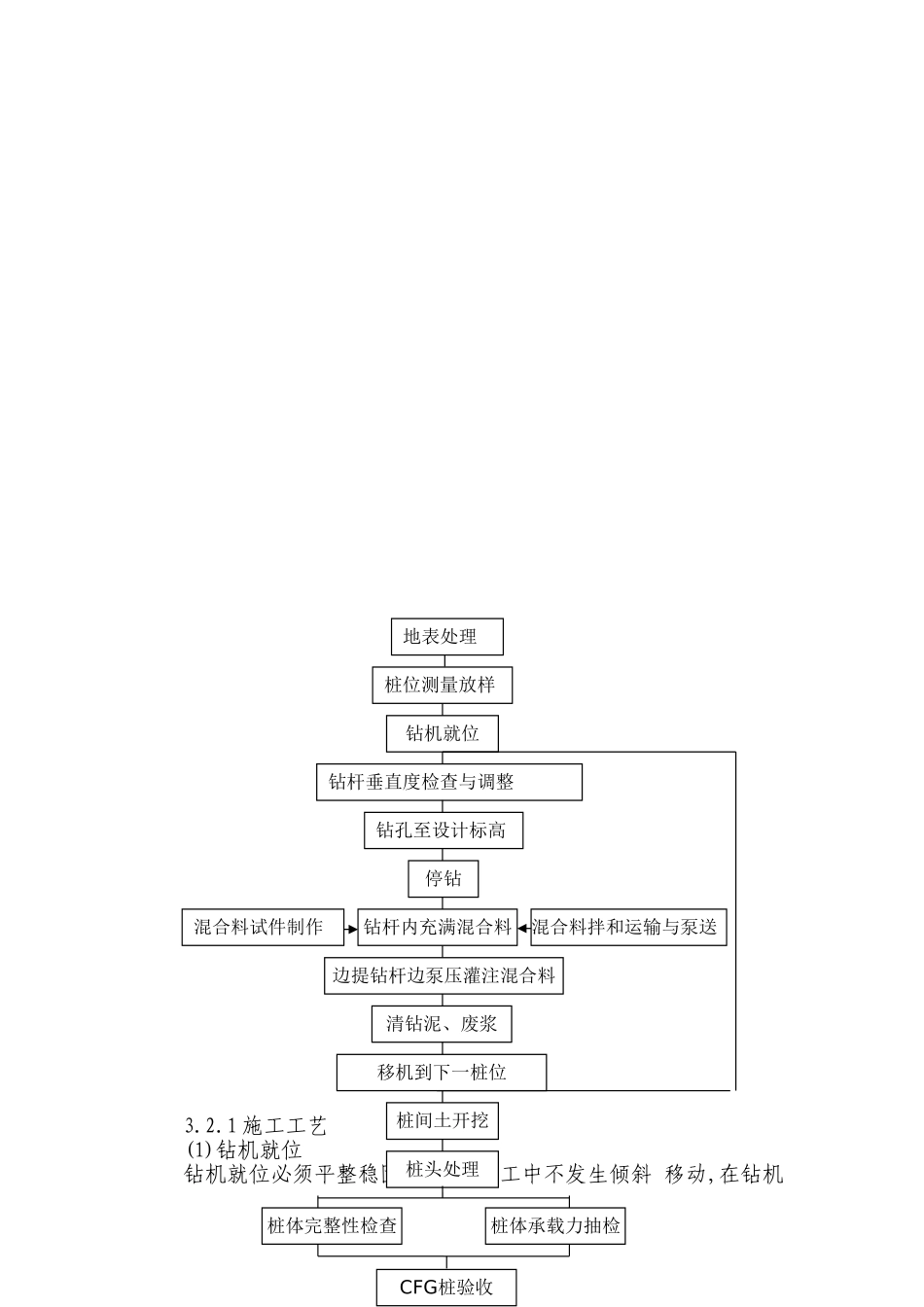

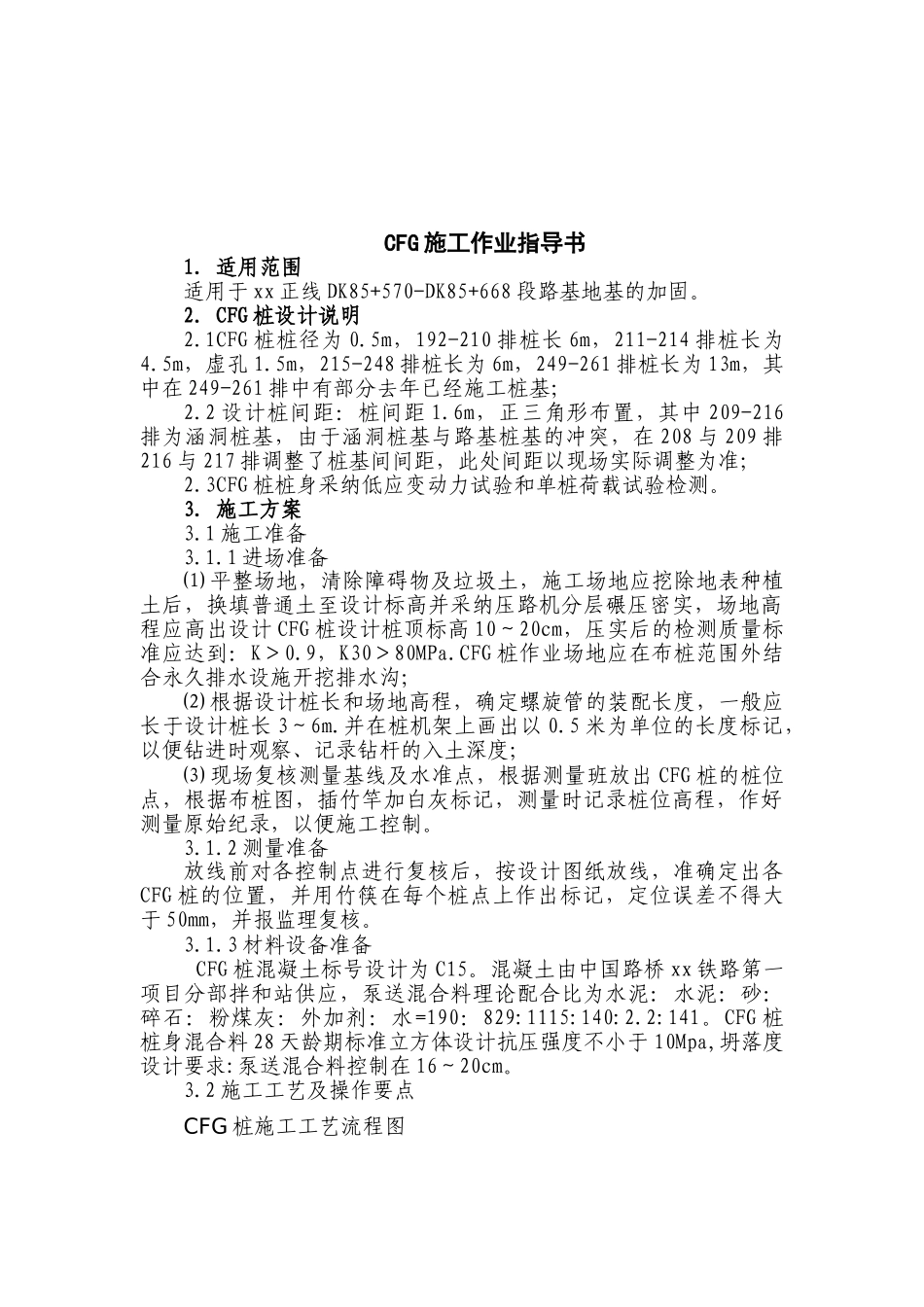

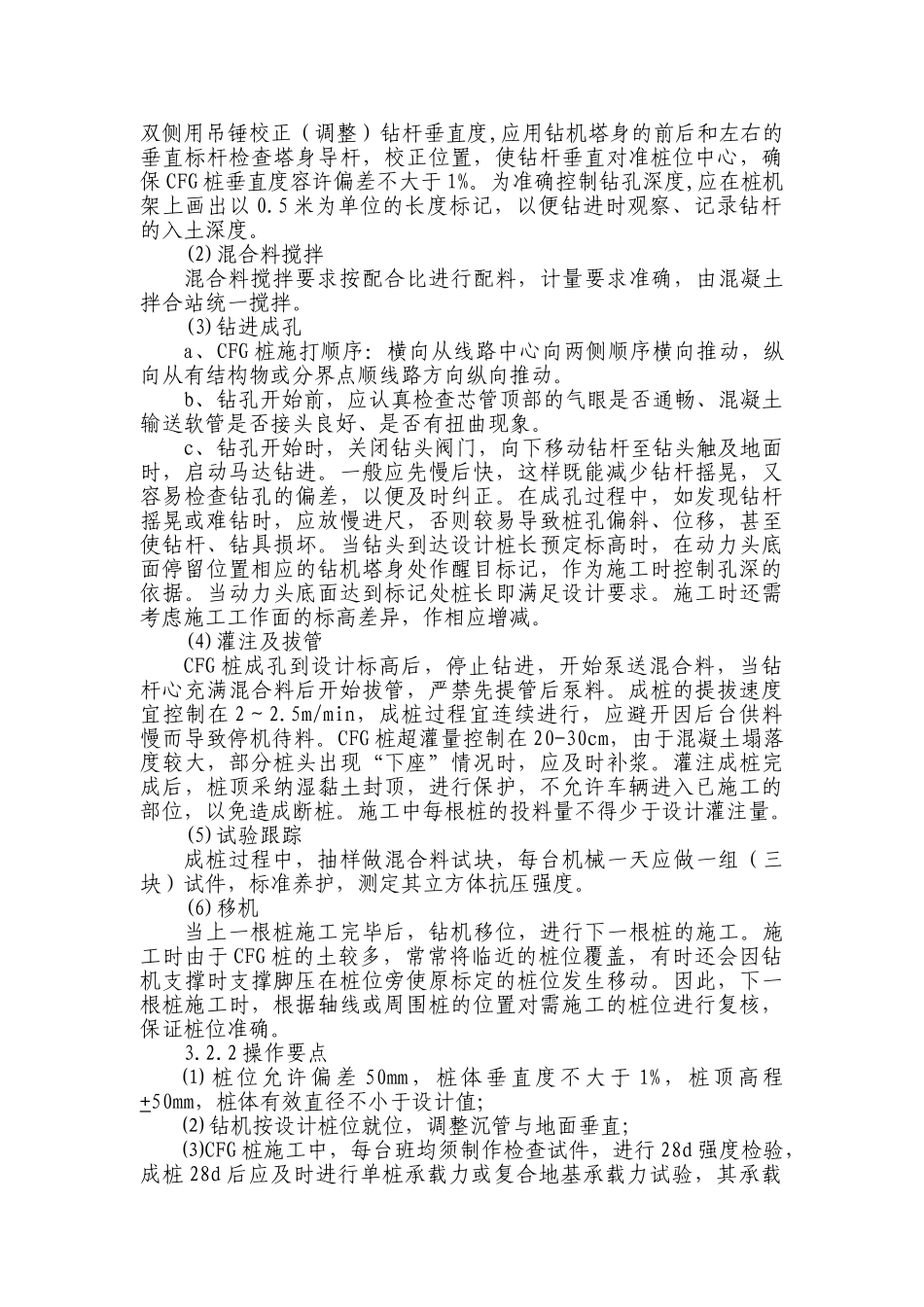

CFG 施工作业指导书1．适用范围适用于 xx 正线 DK85+570-DK85+668 段路基地基的加固。2．CFG 桩设计说明2.1CFG 桩桩径为 0.5m，192-210 排桩长 6m，211-214 排桩长为4.5m，虚孔 1.5m，215-248 排桩长为 6m，249-261 排桩长为 13m，其中在 249-261 排中有部分去年已经施工桩基；2.2 设计桩间距：桩间距 1.6m，正三角形布置，其中 209-216排为涵洞桩基，由于涵洞桩基与路基桩基的冲突，在 208 与 209 排216 与 217 排调整了桩基间间距，此处间距以现场实际调整为准；2.3CFG 桩桩身采纳低应变动力试验和单桩荷载试验检测。3．施工方案3.1 施工准备3.1.1 进场准备⑴ 平整场地，清除障碍物及垃圾土，施工场地应挖除地表种植土后，换填普通土至设计标高并采纳压路机分层碾压密实，场地高程应高出设计 CFG 桩设计桩顶标高 10～20cm，压实后的检测质量标准应达到：K＞0.9，K30＞80MPa.CFG 桩作业场地应在布桩范围外结合永久排水设施开挖排水沟；⑵ 根据设计桩长和场地高程，确定螺旋管的装配长度，一般应长于设计桩长 3～6m.并在桩机架上画出以 0.5 米为单位的长度标记，以便钻进时观察、记录钻杆的入土深度；⑶ 现场复核测量基线及水准点，根据测量班放出 CFG 桩的桩位点，根据布桩图，插竹竿加白灰标记，测量时记录桩位高程，作好测量原始纪录，以便施工控制。3.1.2 测量准备放线前对各控制点进行复核后，按设计图纸放线，准确定出各CFG 桩的位置，并用竹筷在每个桩点上作出标记，定位误差不得大于 50mm，并报监理复核。3.1.3 材料设备准备CFG 桩混凝土标号设计为 C15。混凝土由中国路桥 xx 铁路第一项目分部拌和站供应，泵送混合料理论配合比为水泥：水泥：砂：碎石：粉煤灰：外加剂：水=190：829:1115:140:2.2:141。CFG 桩桩身混合料 28 天龄期标准立方体设计抗压强度不小于 10Mpa,坍落度设计要求:泵送混合料控制在 16～20cm。 3.2 施工工艺及操作要点CFG 桩施工工艺流程图 3.2.1 施工工艺(1)钻机就位钻机就位必须平整稳固,确保在施工中不发生倾斜 移动,在钻机地表处理桩位测量放样钻机就位钻杆垂直度检查与调整钻孔至设计标高停钻混合料试件制作钻杆内充满混合料混合料拌和运输与泵送边提钻杆边泵压灌注混合料清钻泥、废浆移机到下一桩位桩间土开挖桩头处理桩体完整性检查桩体承载力抽检CFG桩验收双侧用吊锤校正（调整）钻杆垂直度,应用钻机塔身的前后和左右的垂直标杆检查塔身导杆，...
