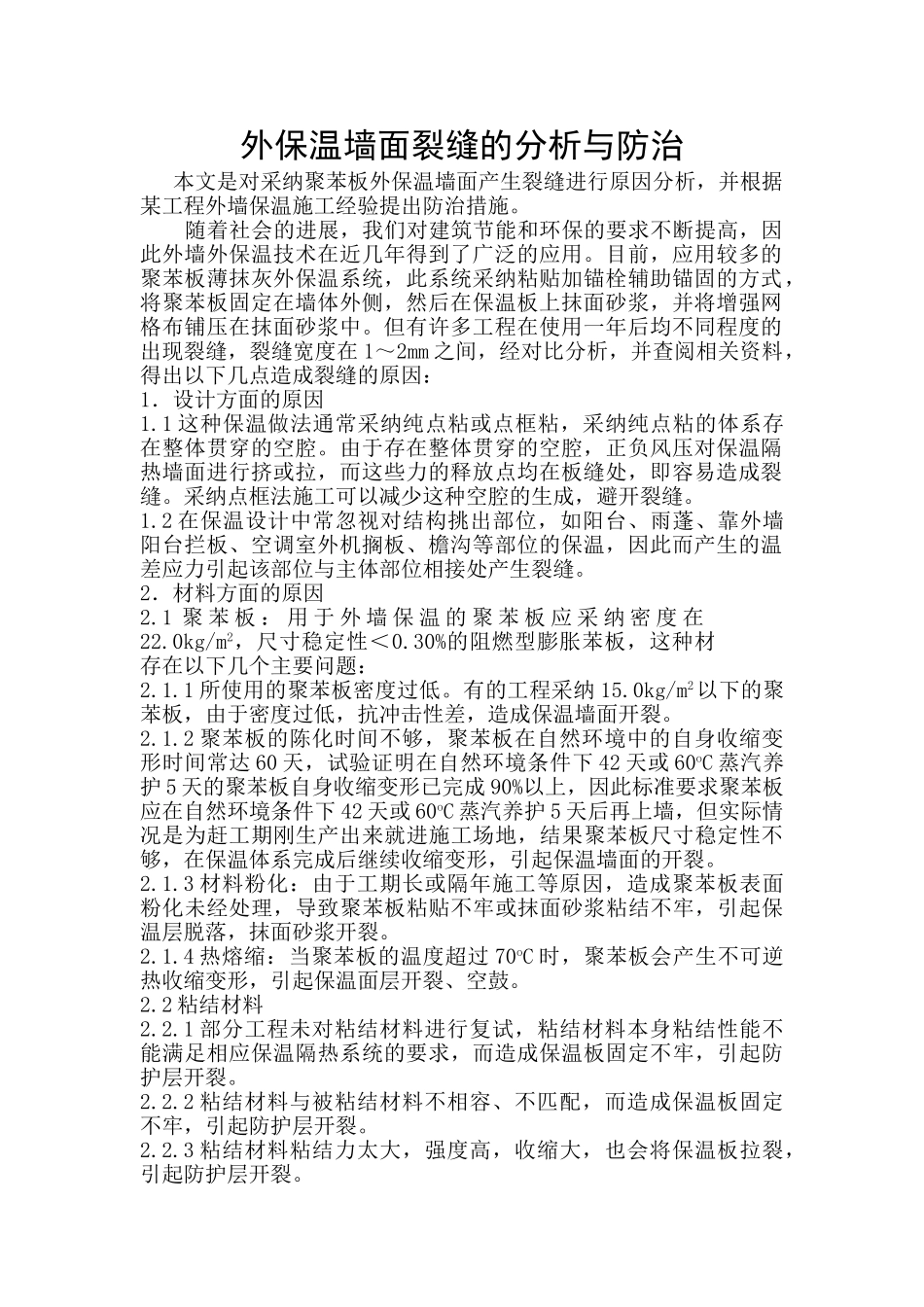

外保温墙面裂缝的分析与防治 本文是对采纳聚苯板外保温墙面产生裂缝进行原因分析，并根据某工程外墙保温施工经验提出防治措施。随着社会的进展，我们对建筑节能和环保的要求不断提高，因此外墙外保温技术在近几年得到了广泛的应用。目前，应用较多的聚苯板薄抹灰外保温系统，此系统采纳粘贴加锚栓辅助锚固的方式，将聚苯板固定在墙体外侧，然后在保温板上抹面砂浆，并将增强网格布铺压在抹面砂浆中。但有许多工程在使用一年后均不同程度的出现裂缝，裂缝宽度在 1～2mm 之间，经对比分析，并查阅相关资料，得出以下几点造成裂缝的原因：1．设计方面的原因1.1 这种保温做法通常采纳纯点粘或点框粘，采纳纯点粘的体系存在整体贯穿的空腔。由于存在整体贯穿的空腔，正负风压对保温隔热墙面进行挤或拉，而这些力的释放点均在板缝处，即容易造成裂缝。采纳点框法施工可以减少这种空腔的生成，避开裂缝。1.2 在保温设计中常忽视对结构挑出部位，如阳台、雨蓬、靠外墙阳台拦板、空调室外机搁板、檐沟等部位的保温，因此而产生的温差应力引起该部位与主体部位相接处产生裂缝。2．材料方面的原因2.1 聚 苯 板 ： 用 于 外 墙 保 温 的 聚 苯 板 应 采 纳 密 度 在 18.0 ～22.0kg/m2，尺寸稳定性＜0.30%的阻燃型膨胀苯板，这种材料主要存在以下几个主要问题：2.1.1 所使用的聚苯板密度过低。有的工程采纳 15.0kg/m2以下的聚苯板，由于密度过低，抗冲击性差，造成保温墙面开裂。2.1.2 聚苯板的陈化时间不够，聚苯板在自然环境中的自身收缩变形时间常达 60 天，试验证明在自然环境条件下 42 天或 60oC 蒸汽养护 5 天的聚苯板自身收缩变形已完成 90%以上，因此标准要求聚苯板应在自然环境条件下 42 天或 60oC 蒸汽养护 5 天后再上墙，但实际情况是为赶工期刚生产出来就进施工场地，结果聚苯板尺寸稳定性不够，在保温体系完成后继续收缩变形，引起保温墙面的开裂。2.1.3 材料粉化：由于工期长或隔年施工等原因，造成聚苯板表面粉化未经处理，导致聚苯板粘贴不牢或抹面砂浆粘结不牢，引起保温层脱落，抹面砂浆开裂。2.1.4 热熔缩：当聚苯板的温度超过 70oC 时，聚苯板会产生不可逆热收缩变形，引起保温面层开裂、空鼓。2.2 粘结材料2.2.1 部分工程未对粘结材料进行复试，粘结材料本身粘结性能不能满足相应保温隔热系统的要求，而造成保温板固定不牢，引起防护层开裂。2.2.2 粘结材料与被粘结材料不相容、不匹...
