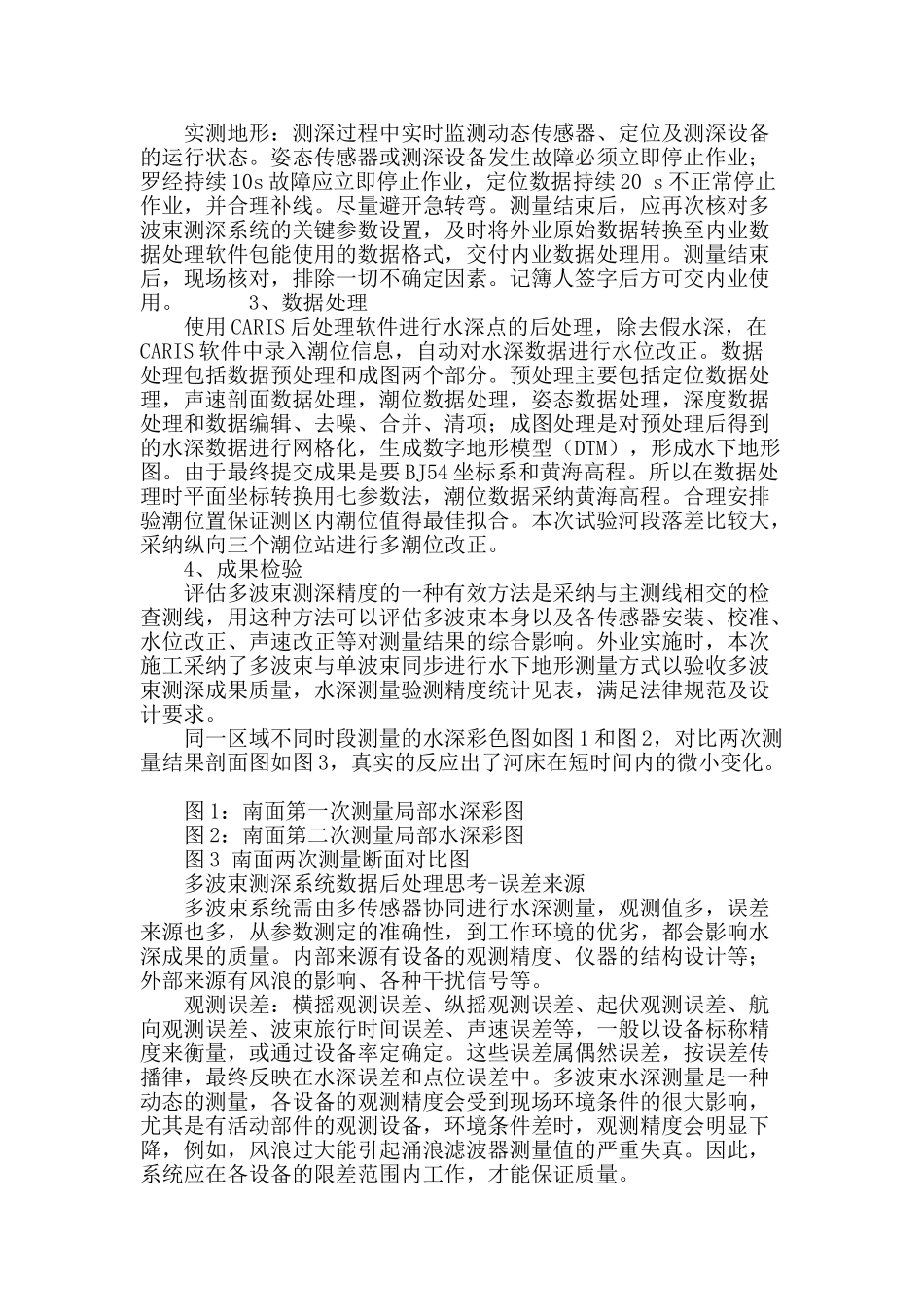

多波束测深系统在内河航道测量中的运用多波束测深系统在内河航道测量中的运用 摘 要：在三角碛河段卵石沙波运动观测中，用 SEABAT 8101多波束测深系统对一段航道试验段做了 2 次重复水深测量，目的是讨论在短时间内河床卵石沙波微小变化。讨论了多波束系统的安装校准及质量控制问题；分析了测量中的主要误差源。通过对测量结果的分析表明，多波束测量的水深数据在反映水下微地形和分析局部沉积物运移趋势中，具有传统单波束测深不可比拟的优势。 关键词：多波束 水下扫描 误差来源 多波束测深系统简介 多波束测深是水声技术、计算机技术、导航定位技术和数字化传感器技术等多种技术的高度集成，最常使用在海洋环境中，多波束测深系统打破了传统单波束以点为基础的离散式的作业模式，而代之以空间面为基础的立体式作业模式，实现了立体测图、智能处理以及自动化成图。其工作原理是通过换能器阵进行声波广角度定向发射、接收，运用各种传感器（卫星定位系统、运动传感器、电罗经、声速剖面仪等）对各个波束测点的空间位置进行归算，从而猎取与航向垂直的条带式高密度水深数据。 与传统的单波束测深技术相比较，多波束测深系统优势明显。①多波束系统采纳了全覆盖的测量方式，采集的数据全面，能真实的反映河床地形；②多波束系统同步记录船体姿态信息，起伏、纵摇、横摇、航向等，由后处理软件对测量结果进行校正，使测量结果受外界不利因素影响减小到最低限度；③多波束系统后处理软件功能强大，能对测量资料进行多种成图处理，可生成等值线图、三维立体图、彩色图像、剖面图等，同时还能对同一测区不同测次进行比较以及土方计算等，极大地提高了工作效率；④多波束系统应用的采集软件具有实时成像功能，可以直观地看到水下的地形起伏，以及护岸工程的效果，便于指挥决策和重点监测，利用软件的回放功能，不仅在现场而且在室内也能演示；⑤多波束系统通过后处理软件可以绘制任意比例尺水下图形图，可以满足高精度的水利工程测量要求。 与常规多波束系统不同，SEA BAT 8101 采纳特别的波束形成方法，即在发射和接收时，系统均产生完全经过横摇校正的波束，此项技术被称为旋转定向发射（RDT），其优点为：在发射和接收时无论在沿航迹方向还是垂直航迹方向均可以获得极好的指向性，换能器小但声源级高、系统的安装应用非常方便灵活、旁瓣抑制好于36dB、错误率低。而常规多波束在发射脉冲时将声波照射到某一区域，仅在接收时产生波束形...
