大中小桥墩台顶防水施工作业指导书

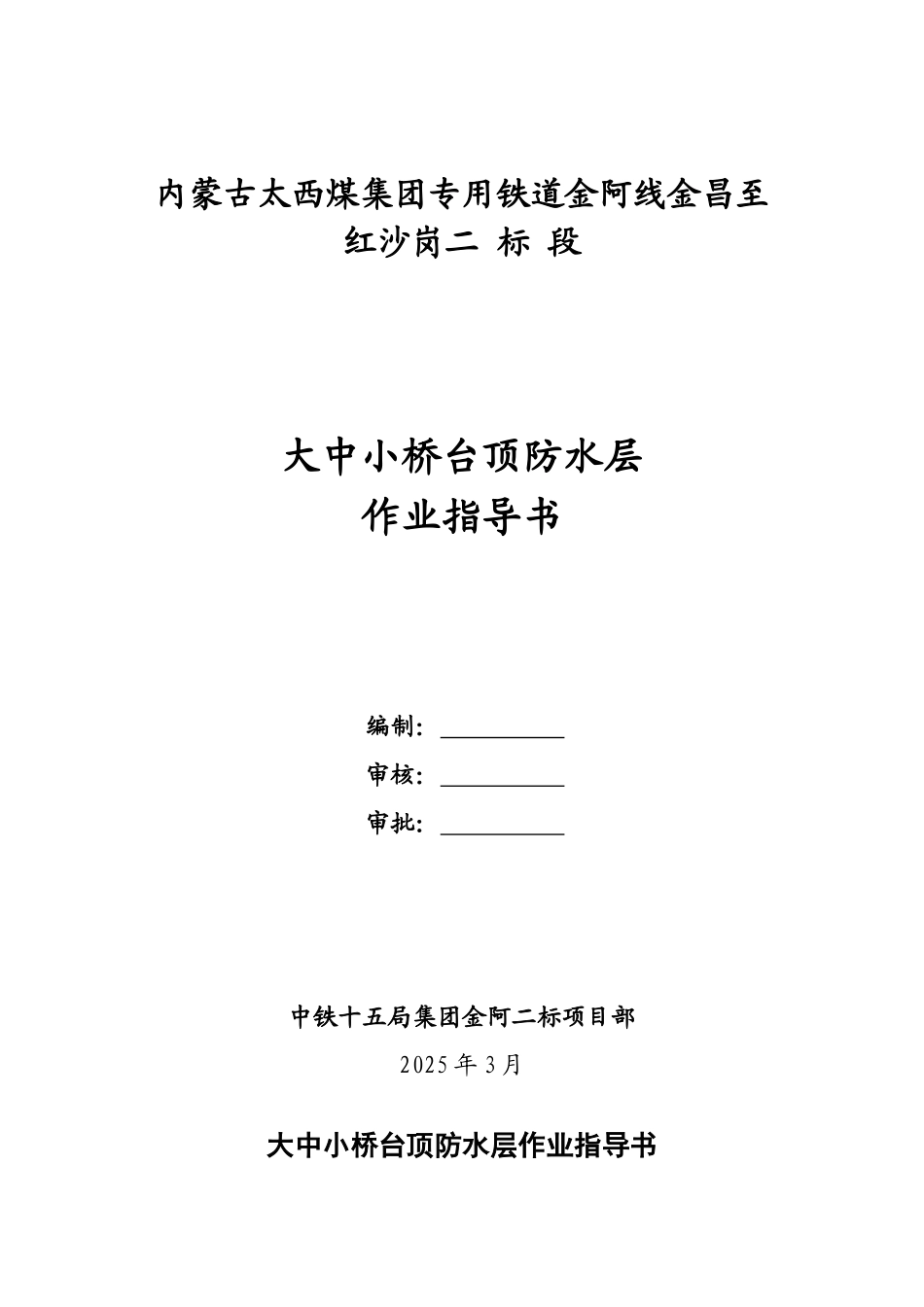

内蒙古太西煤集团专用铁道金阿线金昌至红沙岗二 标 段大中小桥台顶防水层 作业指导书编制： 审核： 审批： 中铁十五局集团金阿二标项目部2025 年 3 月大中小桥台顶防水层作业指导书一、编制依据1、《客货共线铁路桥涵工程施工技术指南》（TZ203-2025）2、《客货共线铁路桥梁防水体系》（通桥 2025－8061）3、《铁路混凝土结构耐久性设计暂行规定》（铁建设[2025]157 号）4、《氯化聚乙烯防水卷材》（GB12953-2025）5、《聚氨酯防水涂料》（GT/T19250-2025）二、防水体系材料1.防水卷材：采纳 N 类或 L 类氯化聚乙烯防水卷材，N 类防水卷材为无复合层卷材，顶面压花成方格网状，纹高 0.1±0.02mm，25~30 块/ cm2。L 类防水卷材为纤维复合卷材，即双面热融复合无纺纤维布。防水卷材应符合《氯化聚乙烯防水卷材》（GB12953-2025）的要求，L 类防水卷材物理力学指标见表1，N 类防水卷材物理力学指标见表 2。表 1 L 类防水卷材的规格及技术要求序号项 目指 标1厚度规格（不含纤维厚度）1.5~1.8mm，允许偏差+0.2/-0.1mm2宽度规格1.7~2.5m，允许偏差+10/0mm3长度规格16.5~35.0m，允许偏差+100/-50mm4拉伸强度（N/cm）纵向≥160横向≥1605断裂伸长率（%）纵向≥550横向≥5506不透水性（0.3MPa×2h）不透水7热处理尺寸变化率（%）纵向≤1.0横向≤1.08低温弯折性（-35℃×1h）-35℃无裂纹9抗穿孔性不渗水10剪切状态下的粘合性≥10.0 或卷材破坏11外观质量无纺布复合粘结均匀牢固，无疤痕、裂纹、空洞12加 热老 化处理 、人 工拉力（N/cm）纵向≥140.0横向≥140.0断 裂 伸 长 率纵≥450.0气 候加 速老化 、（%）向横向≥450.0低温弯折性-25℃无裂纹13保护层混凝土与防水卷材粘结强度（MPa）≥1.0表 2 N 类防水卷材的规格及技术要求序号项 目指 标1厚度规格（不含花纹高度）1.5mm，允许偏差+0.2/-0.1mm2宽度规格1.7~2.5m，允许偏差+10/0mm3长度规格16.5~35.0m，允许偏差+100/-50mm4拉伸强度（MPa）≥12.05断裂伸长率（%）≥5506不透水性（0.3MPa×2h）不透水7热处理尺寸变化率（%）纵向≤2.5横向≤1.58低温弯折性（-35℃×1h）-35℃无裂纹9抗穿孔性不渗水10剪切状态下的粘合性≥10.0 或卷材破坏11外观质量无气泡、疤痕、裂纹、粘结、空洞12加热老化处理、人工气候加速老化、耐化学侵蚀拉伸强度相对变化率（%）±20断裂伸长率相对变化率（%）±20低温弯折性-25℃无裂纹13保 护 层 混 凝 土 与 防 水 卷...
