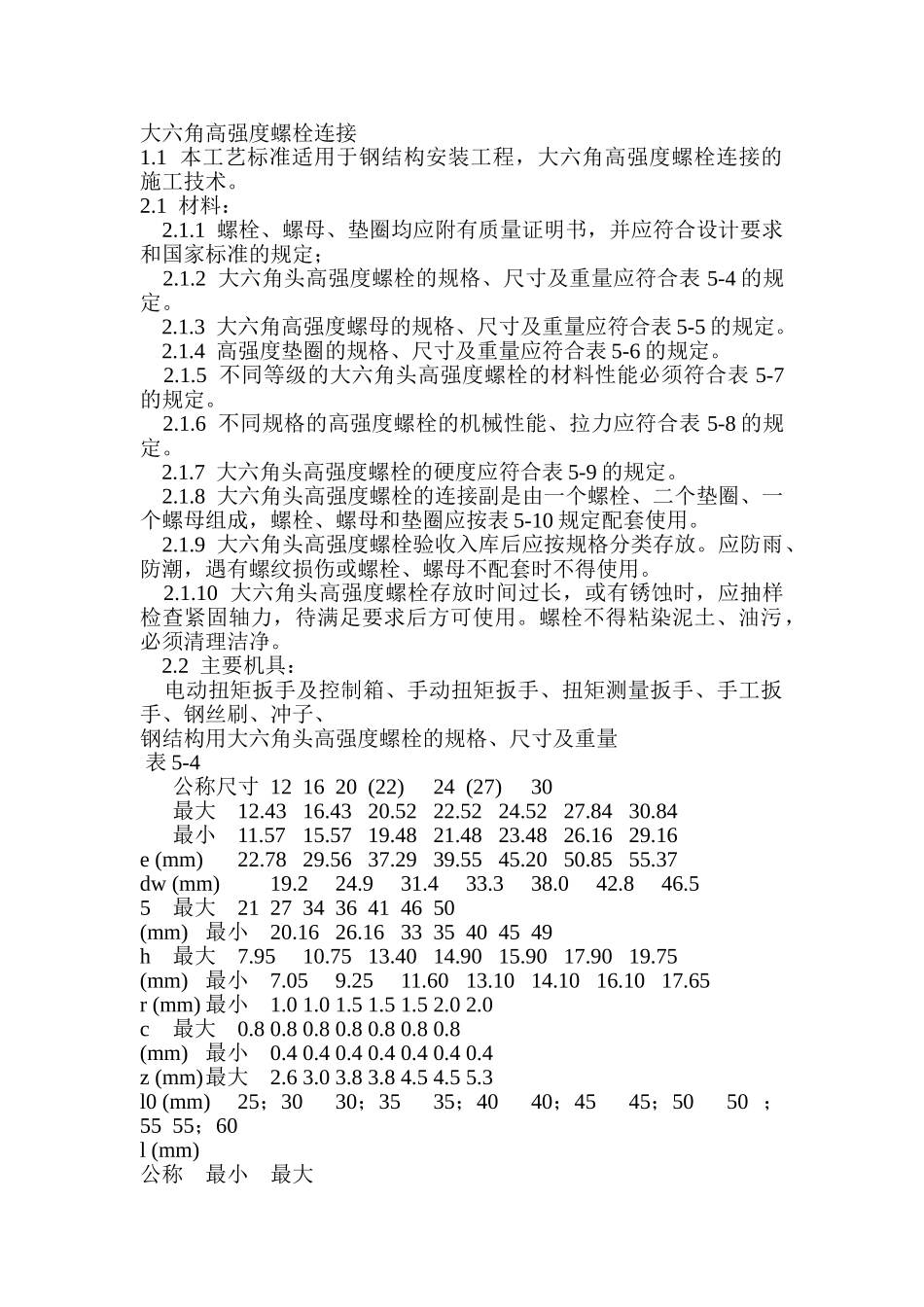

大六角高强度螺栓连接1.1 本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。2.1 材料： 2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定； 2.1.2 大六角头高强度螺栓的规格、尺寸及重量应符合表 5-4 的规定。 2.1.3 大六角高强度螺母的规格、尺寸及重量应符合表 5-5 的规定。 2.1.4 高强度垫圈的规格、尺寸及重量应符合表 5-6 的规定。 2.1.5 不同等级的大六角头高强度螺栓的材料性能必须符合表 5-7的规定。 2.1.6 不同规格的高强度螺栓的机械性能、拉力应符合表 5-8 的规定。 2.1.7 大六角头高强度螺栓的硬度应符合表 5-9 的规定。 2.1.8 大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表 5-10 规定配套使用。 2.1.9 大六角头高强度螺栓验收入库后应按规格分类存放。应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。 2.1.10 大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。螺栓不得粘染泥土、油污，必须清理洁净。 2.2 主要机具： 电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、钢结构用大六角头高强度螺栓的规格、尺寸及重量 表 5-4 公称尺寸 12 16 20 (22)24 (27)30最大12.43 16.43 20.52 22.52 24.52 27.84 30.84最小11.57 15.57 19.48 21.48 23.48 26.16 29.16e (mm)22.78 29.56 37.29 39.55 45.20 50.85 55.37dw (mm)19.224.931.433.338.042.846.55最大21 27 34 36 41 46 50(mm) 最小20.16 26.16 33 35 40 45 49h最大7.9510.75 13.40 14.90 15.90 17.90 19.75(mm) 最小7.059.2511.60 13.10 14.10 16.10 17.65r (mm) 最小1.0 1.0 1.5 1.5 1.5 2.0 2.0c最大0.8 0.8 0.8 0.8 0.8 0.8 0.8(mm) 最小0.4 0.4 0.4 0.4 0.4 0.4 0.4z (mm)最大2.6 3.0 3.8 3.8 4.5 4.5 5.3l0 (mm)25；3030；3535；4040；4545；5050 ；55 55；60l (mm)公称最小最大35 33.75 36.25 49.440 38.75 41.25 54.245 43.75 46.25 57.8113.050 48.75 51.25 62.5121.3 207.355 53.556.;567.3127.9 220.3 269.360 58.561.572.1136.2 233.3 284.9 357.265 63.566.576.8144.5 243.6 300.5 375.7 503.270 68.571.581.6152.8 256.5 313.2 394.2...
