大厦给排水及消防工程毕业设计

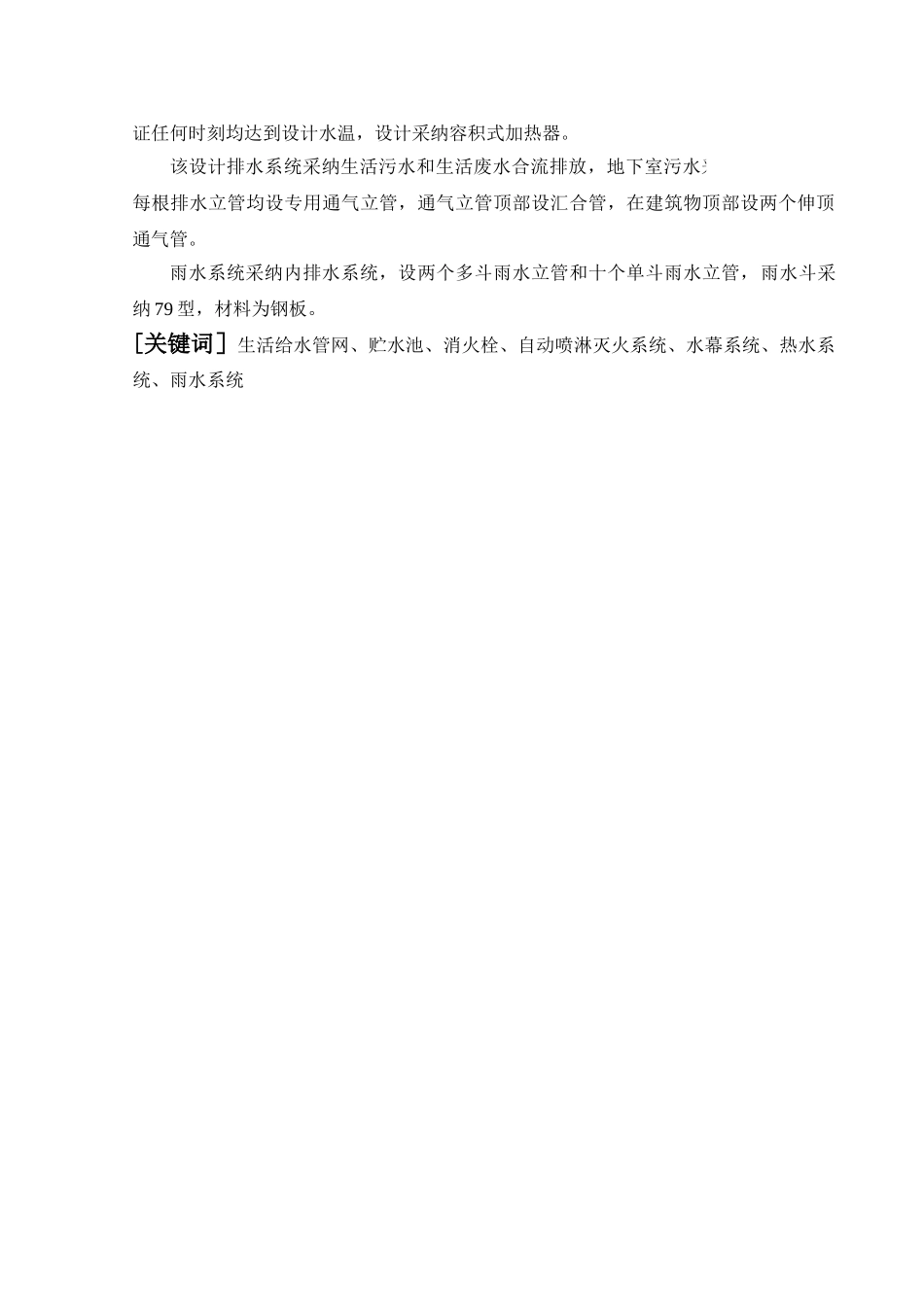

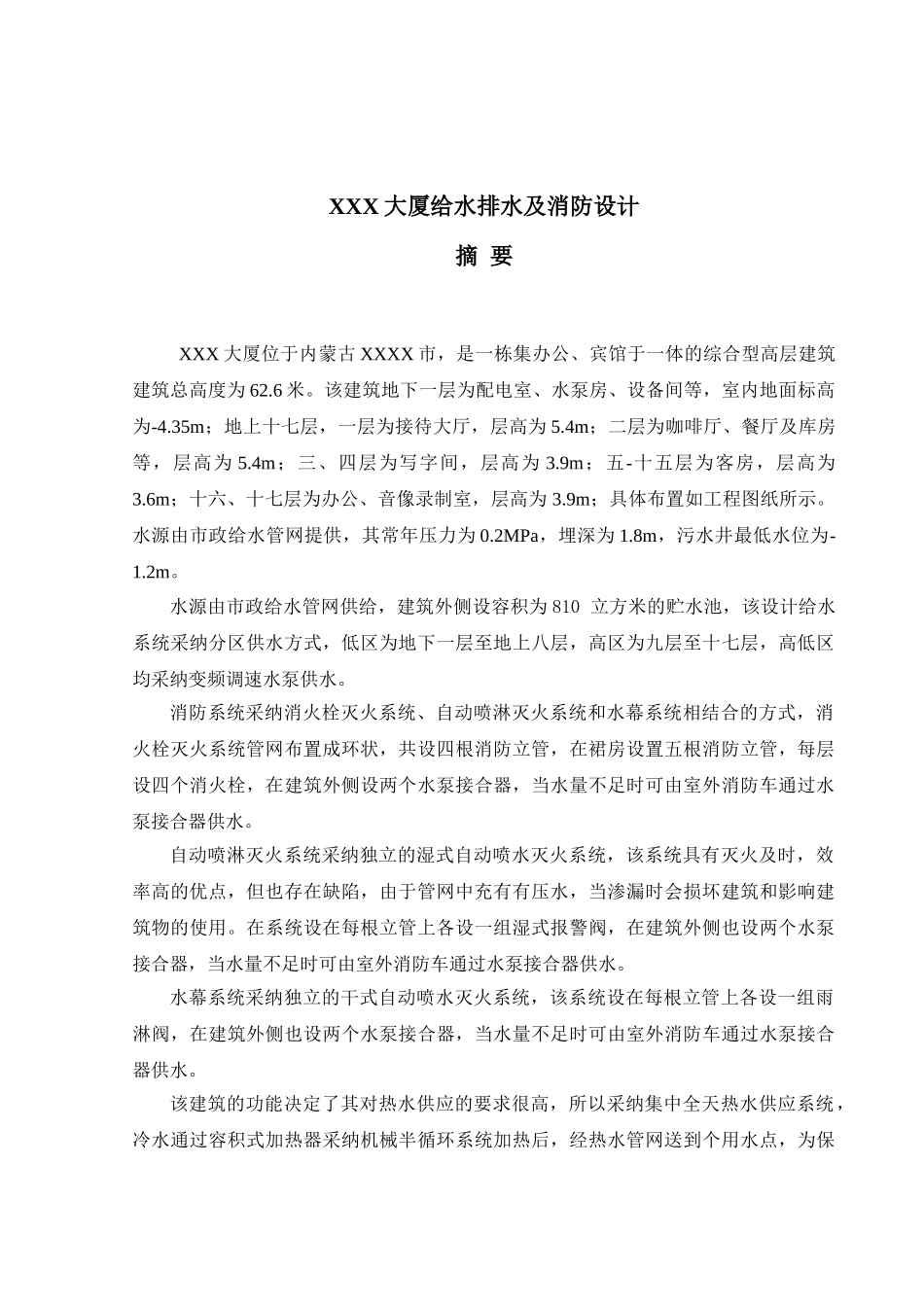

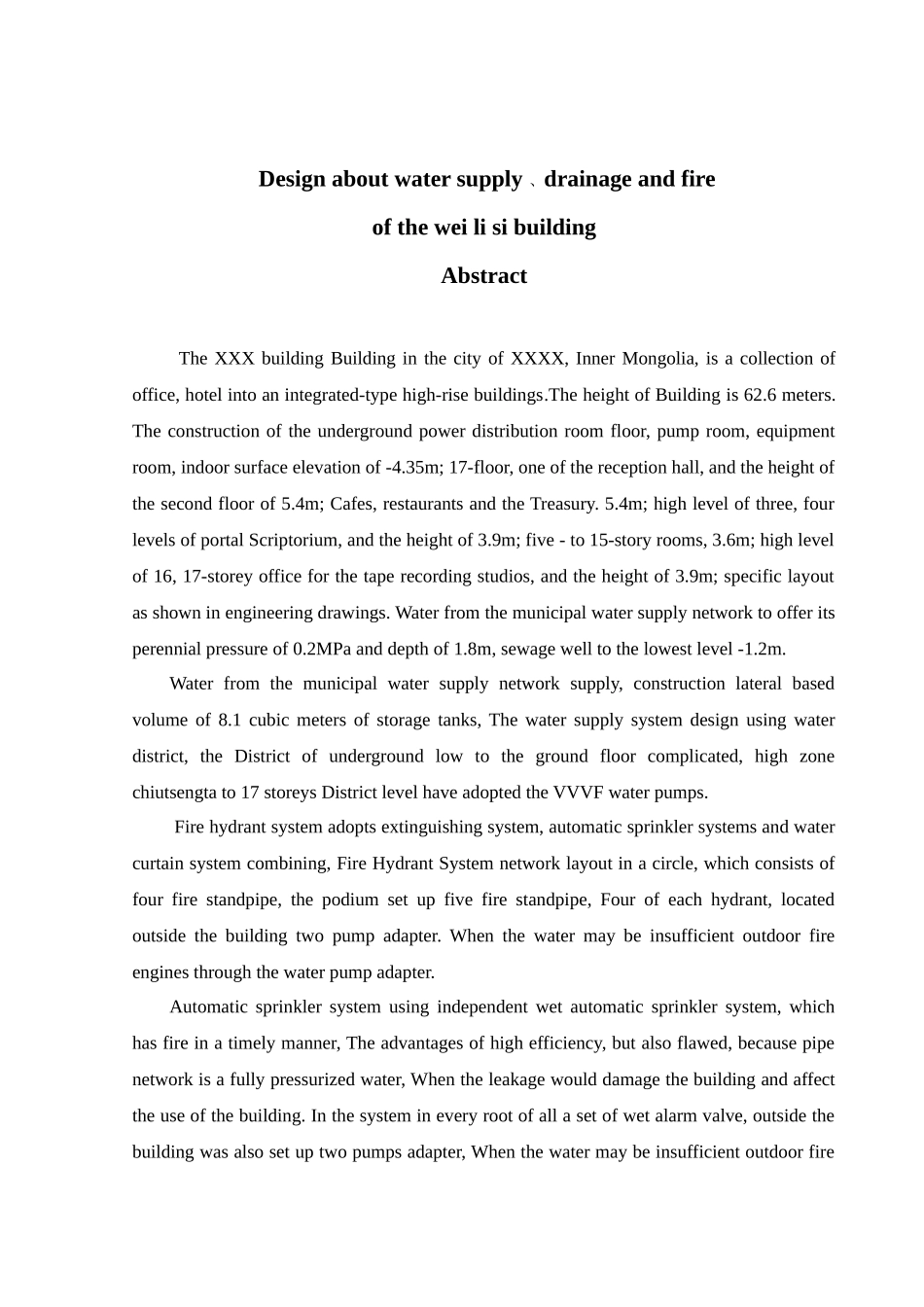

XXX 大厦给水排水及消防设计摘 要XXX 大厦位于内蒙古 XXXX 市，是一栋集办公、宾馆于一体的综合型高层建筑建筑总高度为 62.6 米。该建筑地下一层为配电室、水泵房、设备间等，室内地面标高为-4.35m；地上十七层，一层为接待大厅，层高为 5.4m；二层为咖啡厅、餐厅及库房等，层高为 5.4m；三、四层为写字间，层高为 3.9m；五-十五层为客房，层高为3.6m；十六、十七层为办公、音像录制室，层高为 3.9m；具体布置如工程图纸所示。水源由市政给水管网提供，其常年压力为 0.2MPa，埋深为 1.8m，污水井最低水位为-1.2m。水源由市政给水管网供给，建筑外侧设容积为 810 立方米的贮水池，该设计给水系统采纳分区供水方式，低区为地下一层至地上八层，高区为九层至十七层，高低区均采纳变频调速水泵供水。消防系统采纳消火栓灭火系统、自动喷淋灭火系统和水幕系统相结合的方式，消火栓灭火系统管网布置成环状，共设四根消防立管，在裙房设置五根消防立管，每层设四个消火栓，在建筑外侧设两个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。自动喷淋灭火系统采纳独立的湿式自动喷水灭火系统，该系统具有灭火及时，效率高的优点，但也存在缺陷，由于管网中充有有压水，当渗漏时会损坏建筑和影响建筑物的使用。在系统设在每根立管上各设一组湿式报警阀，在建筑外侧也设两个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。水幕系统采纳独立的干式自动喷水灭火系统，该系统设在每根立管上各设一组雨淋阀，在建筑外侧也设两个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。该建筑的功能决定了其对热水供应的要求很高，所以采纳集中全天热水供应系统，冷水通过容积式加热器采纳机械半循环系统加热后，经热水管网送到个用水点，为保证任何时刻均达到设计水温，设计采纳容积式加热器。该设计排水系统采纳生活污水和生活废水合流排放，地下室污水采纳单独排出，每根排水立管均设专用通气立管，通气立管顶部设汇合管，在建筑物顶部设两个伸顶通气管。雨水系统采纳内排水系统，设两个多斗雨水立管和十个单斗雨水立管，雨水斗采纳 79 型，材料为钢板。[关键词］生活给水管网、贮水池、消火栓、自动喷淋灭火系统、水幕系统、热水系统、雨水系统 Design about water supply 、drainage and fireof the wei li si buildingAbstractThe XXX building Building in the city of XXXX, Inner M...
