承台作业指导书

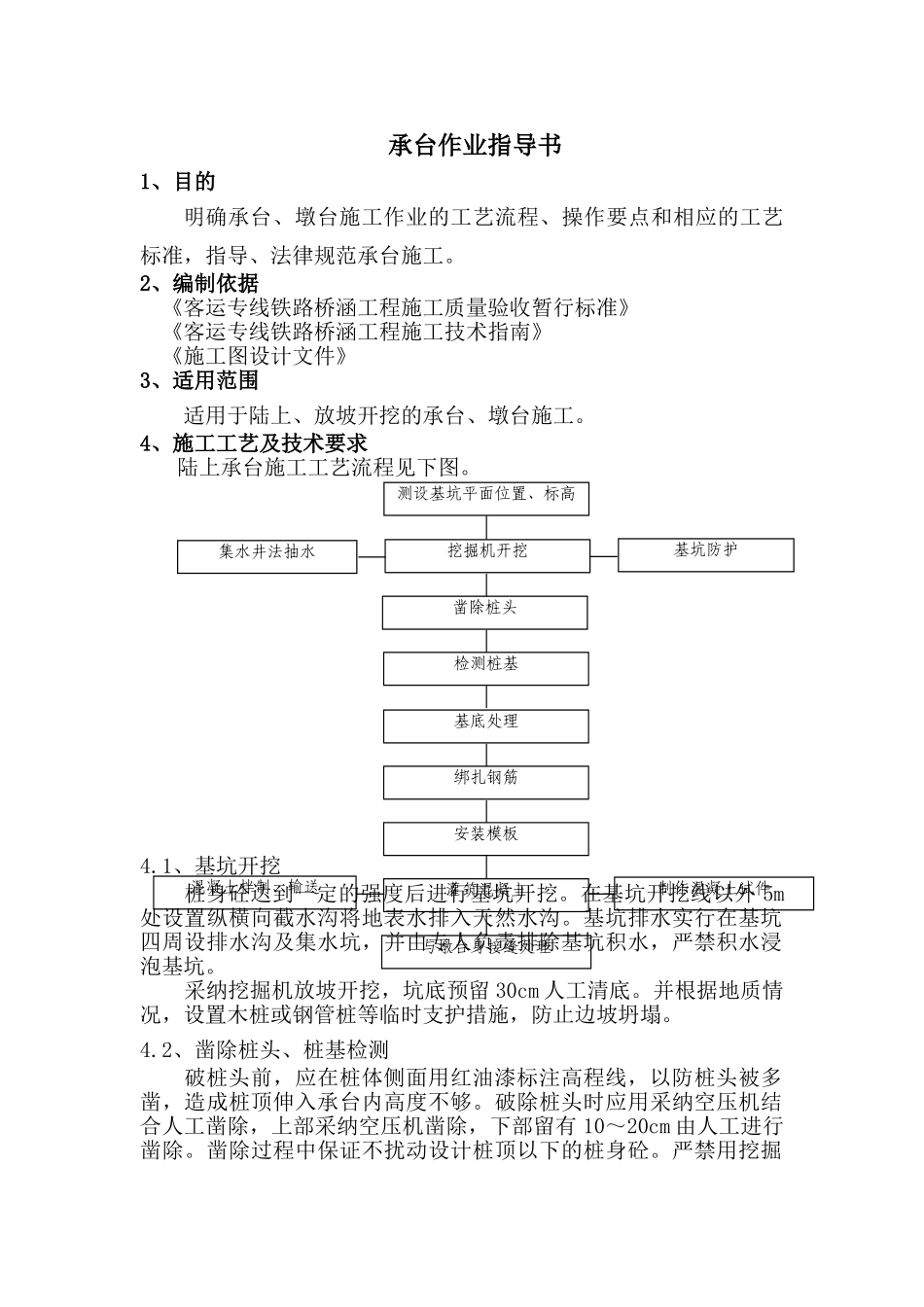

承台作业指导书1、目的明确承台、墩台施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范承台施工。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围适用于陆上、放坡开挖的承台、墩台施工。4、施工工艺及技术要求陆上承台施工工艺流程见下图。4.1、基坑开挖桩身砼达到一定的强度后进行基坑开挖。在基坑开挖线以外 5m处设置纵横向截水沟将地表水排入天然水沟。基坑排水实行在基坑四周设排水沟及集水坑，并由专人负责排除基坑积水，严禁积水浸泡基坑。采纳挖掘机放坡开挖，坑底预留 30cm 人工清底。并根据地质情况，设置木桩或钢管桩等临时支护措施，防止边坡坍塌。4.2、凿除桩头、桩基检测破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够。破除桩头时应用采纳空压机结合人工凿除，上部采纳空压机凿除，下部留有 10～20cm 由人工进行凿除。凿除过程中保证不扰动设计桩顶以下的桩身砼。严禁用挖掘测设基坑平面位置、标高挖掘机开挖凿除桩头检测桩基基底处理绑扎钢筋安装模板灌筑混凝土与墩台身接缝处理基坑防护制作混凝土试件集水井法抽水混凝土拌制、输送机或铲车将桩头强行拉断，以免破坏主筋。将伸入承台的桩身钢筋清理整修成设计形状，复测桩顶高程，进行桩基检测。桩头凿完后应报与监理验收，并经超声波等各种检测合格后方可浇筑砼垫层，4.3、钢筋绑扎承台基坑开挖至设计基底高程经检验合格后，立即浇筑基础垫层砼。钢筋绑扎应在垫层砼达到设计强度 75%后进行。在垫层面上弹出钢筋的外围轮廓线，并用油漆标出每根钢筋的平面位置。承台钢筋集中加工，现场进行绑扎，底层承台钢筋网片与桩身钢筋焊接牢固；搭设钢管架绑扎、定好上层承台钢筋和预埋于承台内的墩身钢筋。4.4、模板承台模板宜采纳大块钢模，吊机配合安装。也可采纳组合钢模板，胶合板支立。模板立设在钢筋骨架绑扎完毕后进行。采纳绷线法调直，吊垂球法控制其垂直度。加固通过型钢、方木、拉杆与基坑四周坑壁挤密、撑实，确保模板稳定牢固、尺寸准确。墩身预埋钢筋的绑扎在模型立设完毕后进行，根据模型上口尺寸控制其准确性，采纳与承台钢筋焊接，形成一个整体骨架以防移位4.5、灌注砼混凝土采纳集中拌合，自动计量，罐车运输，泵送混凝土施工，插入式振捣器振捣。混凝土的浇筑环境温度昼夜平均不低于 5℃或最低温度不低于-3℃，局部温度也不...
