承台基坑支护专项方案

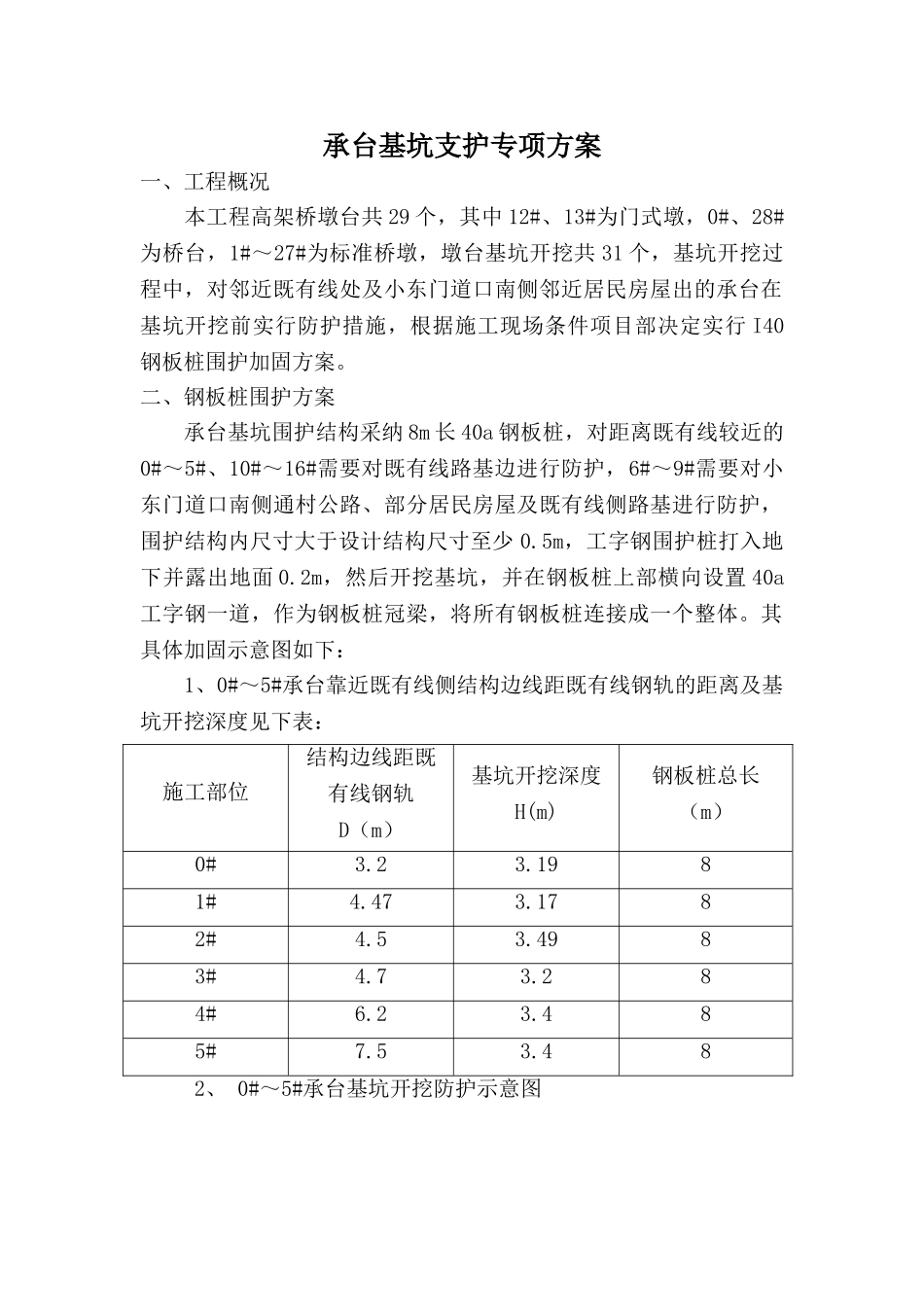

承台基坑支护专项方案一、工程概况本工程高架桥墩台共 29 个，其中 12#、13#为门式墩，0#、28#为桥台，1#～27#为标准桥墩，墩台基坑开挖共 31 个，基坑开挖过程中，对邻近既有线处及小东门道口南侧邻近居民房屋出的承台在基坑开挖前实行防护措施，根据施工现场条件项目部决定实行 I40钢板桩围护加固方案。二、钢板桩围护方案承台基坑围护结构采纳 8m 长 40a 钢板桩，对距离既有线较近的0#～5#、10#～16#需要对既有线路基边进行防护，6#～9#需要对小东门道口南侧通村公路、部分居民房屋及既有线侧路基进行防护，围护结构内尺寸大于设计结构尺寸至少 0.5m，工字钢围护桩打入地下并露出地面 0.2m，然后开挖基坑，并在钢板桩上部横向设置 40a工字钢一道，作为钢板桩冠梁，将所有钢板桩连接成一个整体。其具体加固示意图如下： 1、0#～5#承台靠近既有线侧结构边线距既有线钢轨的距离及基坑开挖深度见下表：施工部位结构边线距既有线钢轨D（m）基坑开挖深度H(m)钢板桩总长（m）0#3.23.1981#4.473.1782#4.53.4983#4.73.284#6.23.485#7.53.48 2、 0#～5#承台基坑开挖防护示意图 3、6#～9#承台靠近既有线及通村公路、居民房屋侧基坑开挖支护示意图4、6#～9#承台开挖深度及工字钢防护桩长度详细尺寸见下表：施工部位基坑开挖深度围护工字钢长5#3.386#3.187#3.488#3.489#3.185、10#～17#、28#承台基坑开挖围护结构示意图： 6、10#～16#、28#承台靠近既有线侧结构边线距既有线钢轨的距离及基坑开挖深度见下表：施工部位基坑开挖深度 H(m)既有线左侧距钢轨距离D（m）既有线右侧距钢轨距离D（m）围护钢板桩长（m）10#3.2811#2.811.8812#2.433.53.2813#2.983.72.9814#2.184.3815#2.197.1816#2.849.3828#3.348三、结构围护桩布设方法：承台基坑围护结构钢板桩施工时，需要将钢板桩相互扣在一起，详见下图：承台围护结构钢板桩平面布置示意图（单侧）承台围护结构钢板桩平面布置示意图（两侧）四、工程数量 本工程承台基坑钢板桩围护结构，共需 8m 长 40a 工字钢 588 根，合计：4704m，318T。五、施工方法 1、施工机械的选择本工程承台基坑围护结构钢板桩施工，计划采纳振动锤打设钢板桩。2、钢板桩打设钢板桩运至现场后，根据所施工承台结构尺寸，确定其所用工字钢的数量，并将工字钢放在承台基坑周围，在钢板桩安插前必须进行承台结构的施工测量放样工作，确保工字钢搭设完毕后，不影响承台结构尺寸，且有足够的作业空间。（1）、为保...
