承插式无机玻璃钢风管安装工法

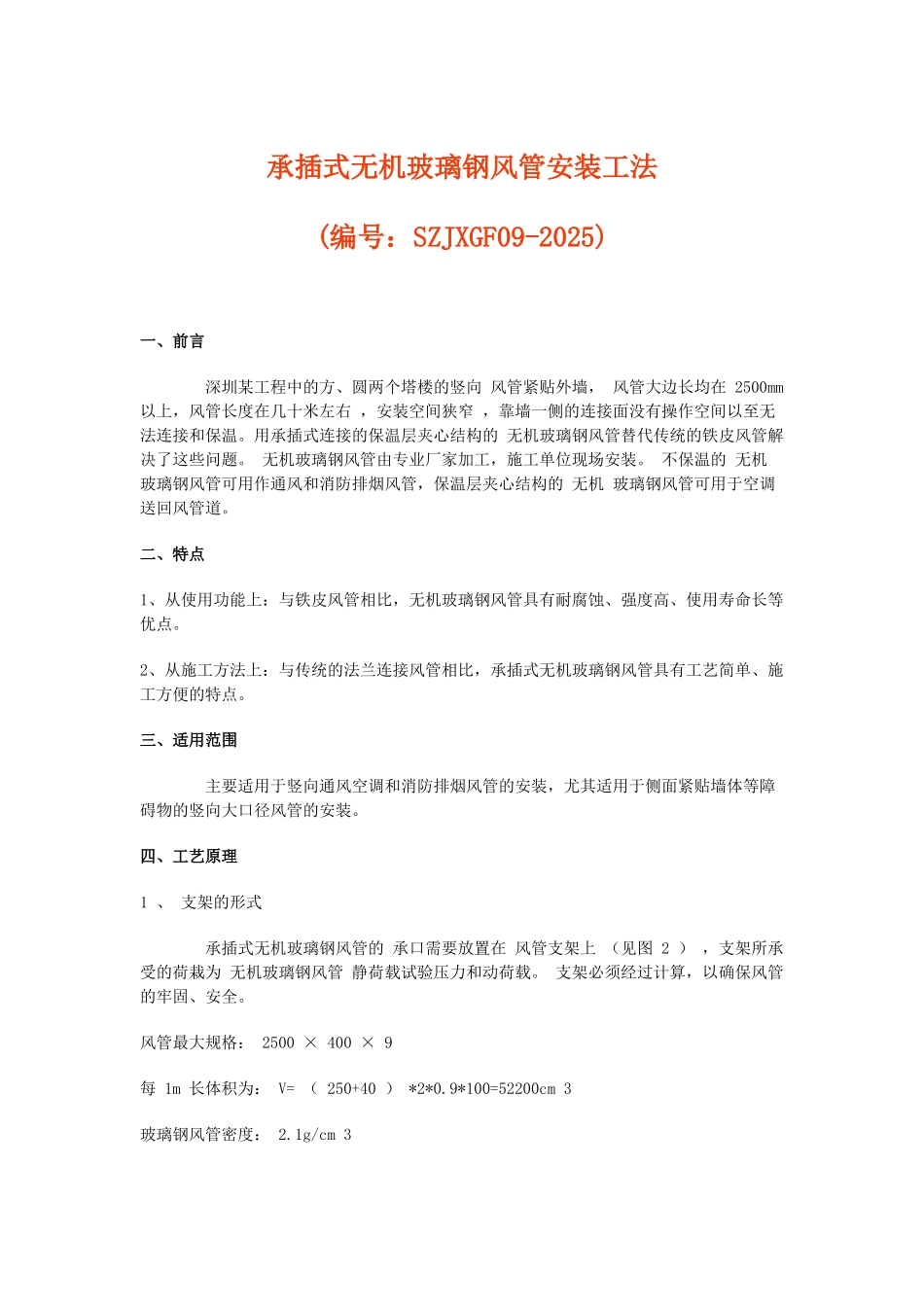

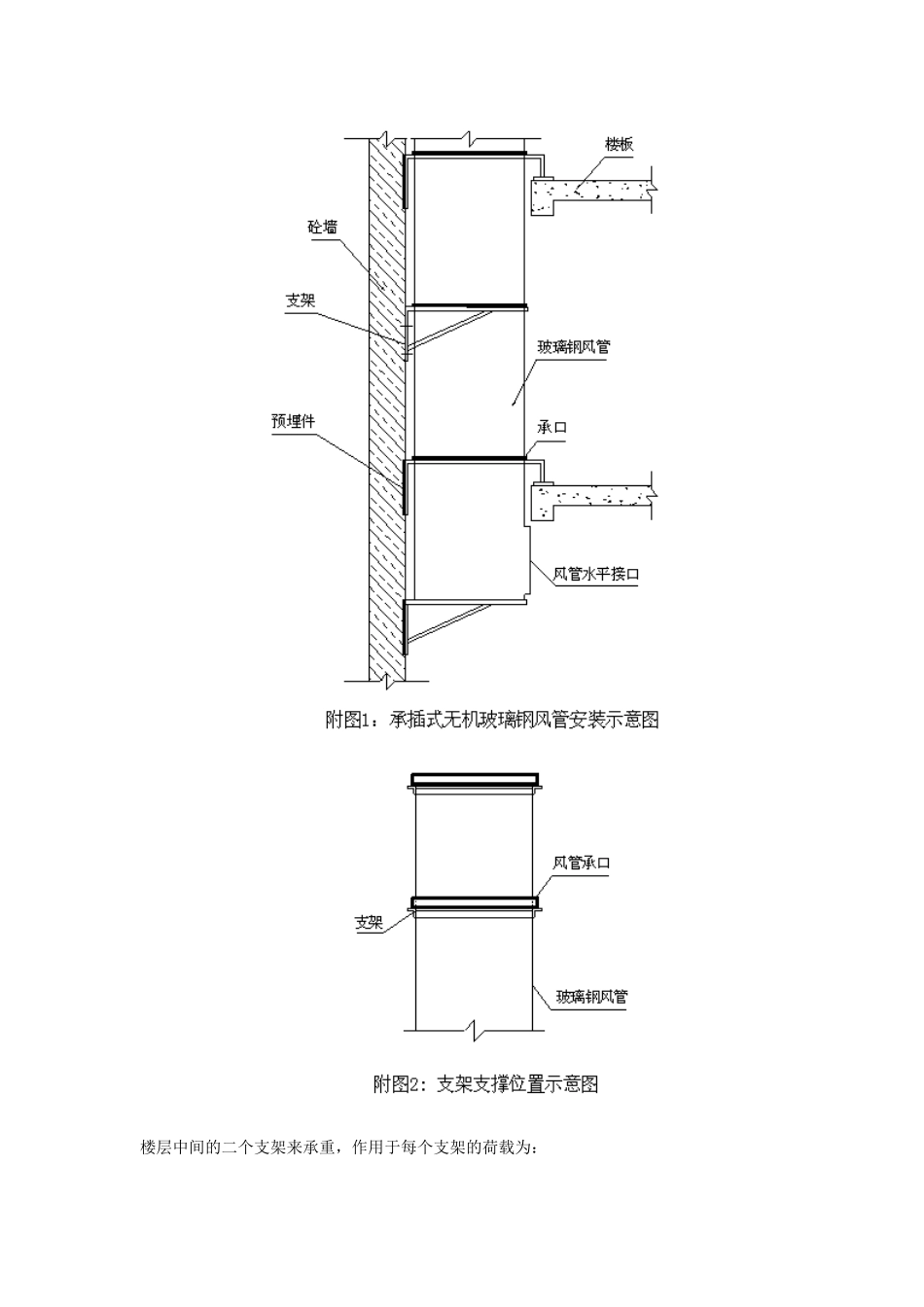

承插式无机玻璃钢风管安装工法 (编号：SZJXGF09-2025) 一、前言 深圳某工程中的方、圆两个塔楼的竖向 风管紧贴外墙， 风管大边长均在 2500mm以上，风管长度在几十米左右 ，安装空间狭窄 ，靠墙一侧的连接面没有操作空间以至无法连接和保温。用承插式连接的保温层夹心结构的 无机玻璃钢风管替代传统的铁皮风管解决了这些问题。 无机玻璃钢风管由专业厂家加工，施工单位现场安装。 不保温的 无机 玻璃钢风管可用作通风和消防排烟风管，保温层夹心结构的 无机 玻璃钢风管可用于空调送回风管道。 二、特点 1、从使用功能上：与铁皮风管相比，无机玻璃钢风管具有耐腐蚀、强度高、使用寿命长等优点。 2、从施工方法上：与传统的法兰连接风管相比，承插式无机玻璃钢风管具有工艺简单、施工方便的特点。 三、适用范围 主要适用于竖向通风空调和消防排烟风管的安装，尤其适用于侧面紧贴墙体等障碍物的竖向大口径风管的安装。 四、工艺原理 1 、 支架的形式 承插式无机玻璃钢风管的 承口需要放置在 风管支架上 （见图 2 ） ，支架所承受的荷栽为 无机玻璃钢风管 静荷载试验压力和动荷载。 支架必须经过计算，以确保风管的牢固、安全。 风管最大规格： 2500 × 400 × 9 每 1m 长体积为： V= （ 250+40 ） *2*0.9*100=52200cm 3 玻璃钢风管密度： 2.1g/cm 3 2.1*52200=109620g=109.62kg 化成 Kn ，约为 1.1Kn 风动力系数为 1.3 ，假设楼面层高 6.0m ，上部支架设置在楼板上，楼层中部在砼墙上设置三角形支架，支架均采纳角钢 63 × 63 × 6 制作，按最不利情况考虑，仅由楼板和 楼层中间的二个支架来承重，作用于每个支架的荷载为： （ 1.1*6*1.3 ） /2=4.29KN 支撑角钢跨度为 0.6m ，则化为均布荷载 q=4.29/0.6=7.15KN/m M=q*L 2 /8=7.15*0.6 2 /8=0.322KN·m δ =M/r x ·W x =0.322*10 6 /1*6*10 3 =53.7N/mm 2 ＜ f y =215N/mm 2 强度满足要求。 变形：5*q*L 4 /384*E*I=5*7.15*600 4 /384*2.06*10 5 *27.12*10 4 =0.21mm ＜ L/400=1.5mm 变形满足要求。 2 、承插接口的密封 承插连接不同于法兰连接，处理好接口密封问题，十分关键。应采纳以下方法： （ 1 ）在已安装风管的承口内侧平贴一层 8501 阻燃 密封胶条。 8501 阻燃密封胶条是用于代替风管接口处的橡皮垫或石棉绳垫的一种垫料，密封性能胜过以往所用材料。 当上面...
