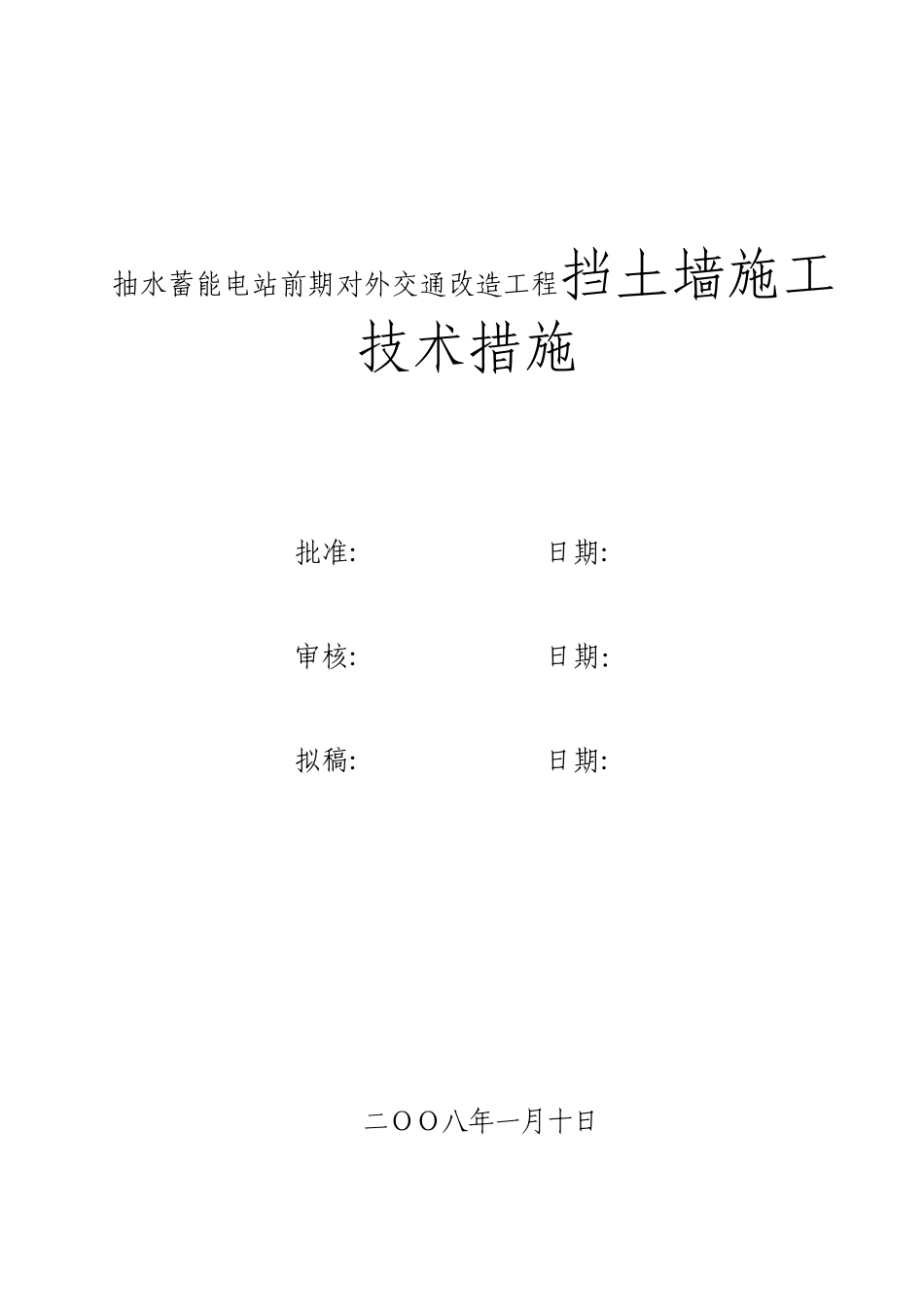

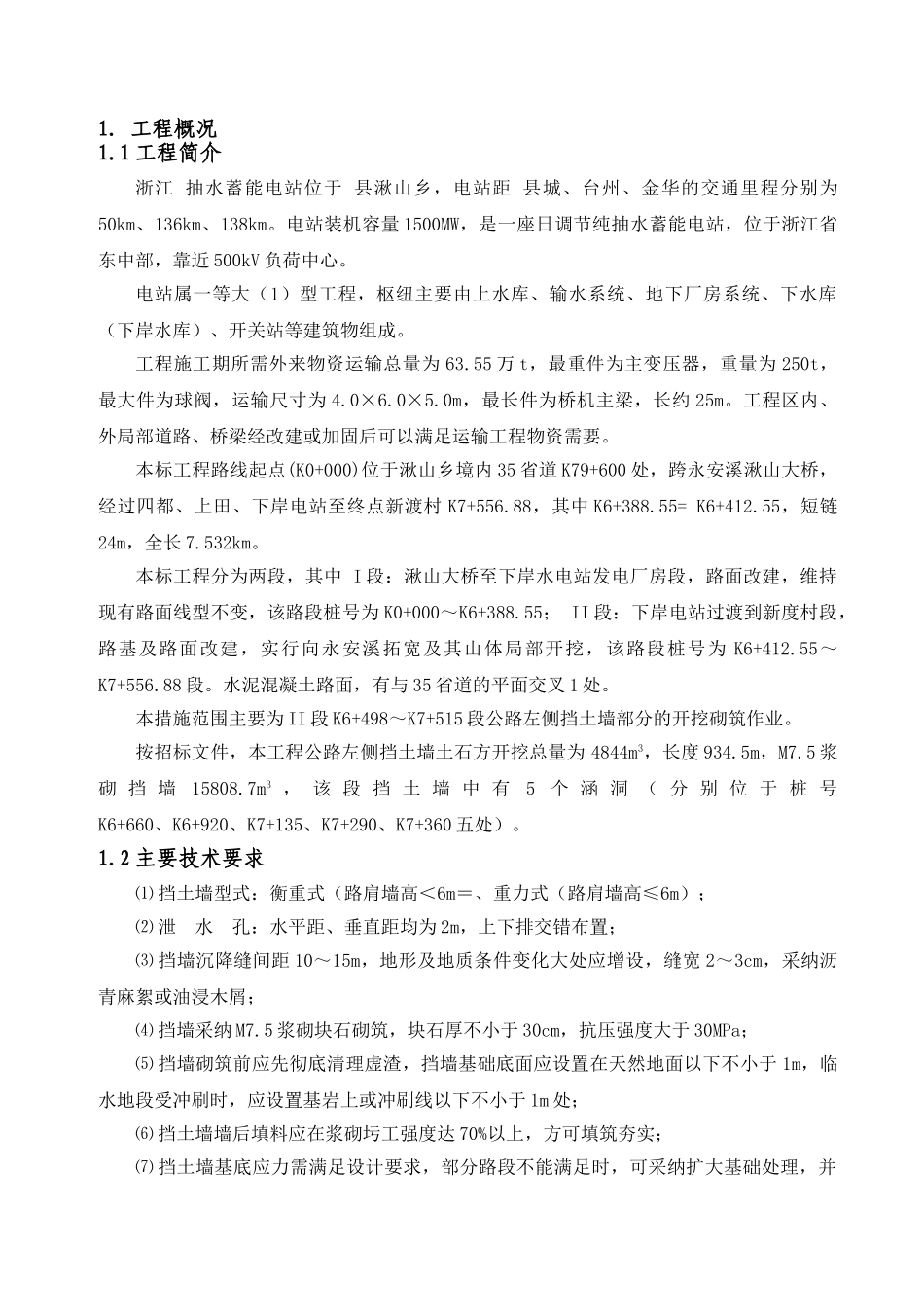

抽水蓄能电站前期对外交通改造工程挡土墙施工技术措施批准: 日期:审核: 日期：拟稿: 日期: 二ＯＯ八年一月十日1．工程概况1.1 工程简介浙江 抽水蓄能电站位于 县湫山乡，电站距 县城、台州、金华的交通里程分别为50km、136km、138km。电站装机容量 1500MW，是一座日调节纯抽水蓄能电站，位于浙江省东中部，靠近 500kV 负荷中心。电站属一等大（1）型工程，枢纽主要由上水库、输水系统、地下厂房系统、下水库（下岸水库）、开关站等建筑物组成。工程施工期所需外来物资运输总量为 63.55 万 t，最重件为主变压器，重量为 250t，最大件为球阀，运输尺寸为 4.0×6.0×5.0m，最长件为桥机主梁，长约 25m。工程区内、外局部道路、桥梁经改建或加固后可以满足运输工程物资需要。本标工程路线起点(K0+000)位于湫山乡境内 35 省道 K79+600 处，跨永安溪湫山大桥，经过四都、上田、下岸电站至终点新渡村 K7+556.88，其中 K6+388.55= K6+412.55，短链24m，全长 7.532km。本标工程分为两段，其中 I 段：湫山大桥至下岸水电站发电厂房段，路面改建，维持现有路面线型不变，该路段桩号为 K0+000～K6+388.55； II 段：下岸电站过渡到新度村段，路基及路面改建，实行向永安溪拓宽及其山体局部开挖，该路段桩号为 K6+412.55～K7+556.88 段。水泥混凝土路面，有与 35 省道的平面交叉 1 处。本措施范围主要为 II 段 K6+498～K7+515 段公路左侧挡土墙部分的开挖砌筑作业。按招标文件，本工程公路左侧挡土墙土石方开挖总量为 4844m3，长度 934.5m，M7.5 浆砌 挡 墙15808.7m3 ， 该 段 挡 土 墙 中 有5个 涵 洞 （ 分 别 位 于 桩 号K6+660、K6+920、K7+135、K7+290、K7+360 五处）。1.2 主要技术要求⑴ 挡土墙型式：衡重式（路肩墙高＜6m＝、重力式（路肩墙高≤6m）；⑵ 泄 水 孔：水平距、垂直距均为 2m，上下排交错布置；⑶ 挡墙沉降缝间距 10～15m，地形及地质条件变化大处应增设，缝宽 2～3cm，采纳沥青麻絮或油浸木屑；⑷ 挡墙采纳 M7.5 浆砌块石砌筑，块石厚不小于 30cm，抗压强度大于 30MPa；⑸ 挡墙砌筑前应先彻底清理虚渣，挡墙基础底面应设置在天然地面以下不小于 1m，临水地段受冲刷时，应设置基岩上或冲刷线以下不小于 1m 处；⑹ 挡土墙墙后填料应在浆砌圬工强度达 70%以上，方可填筑夯实；⑺ 挡土墙基底应力需满足设计要求，部分路段不能满足时，可采纳扩大基础处理...
