振冲碎石桩方案

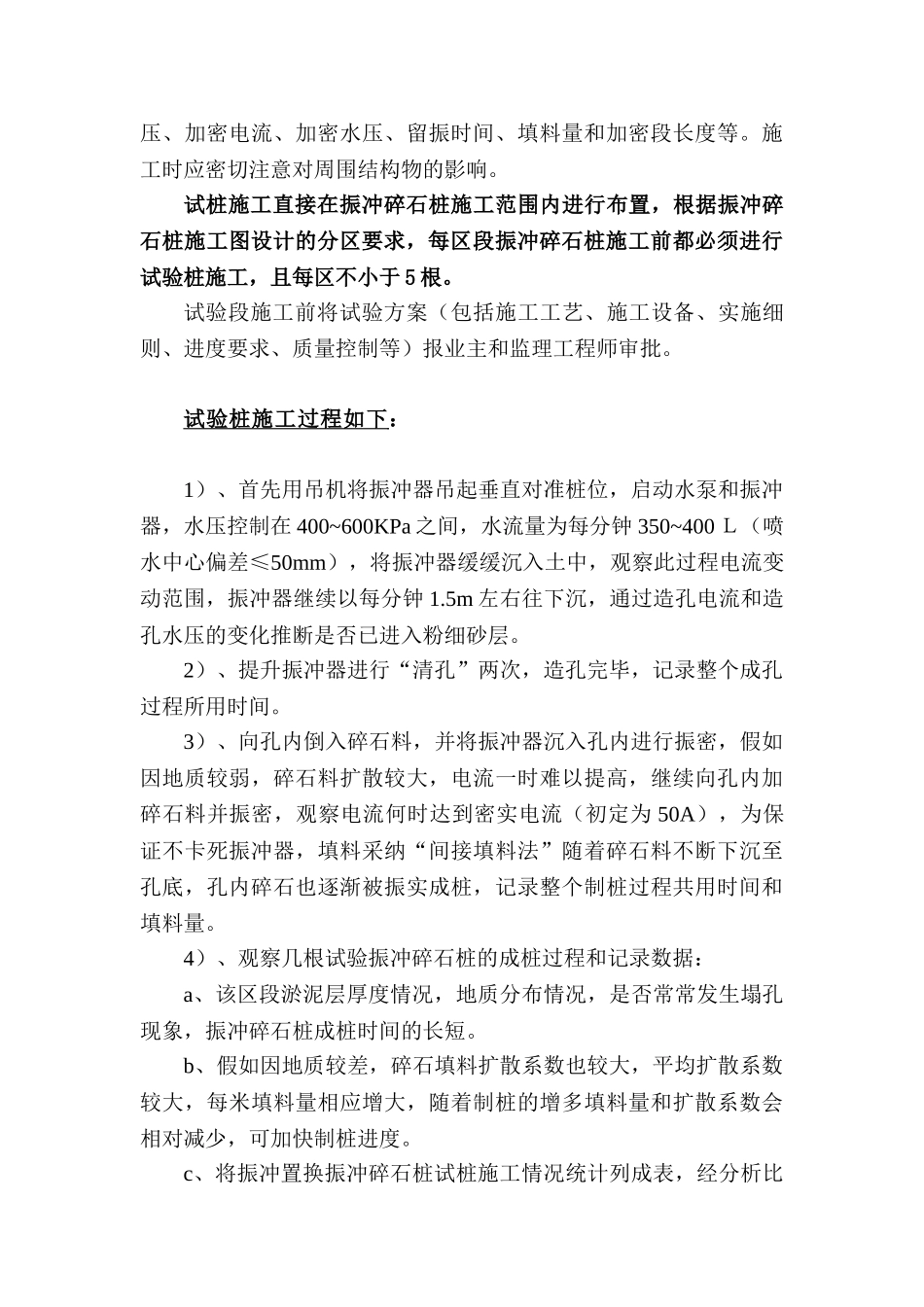

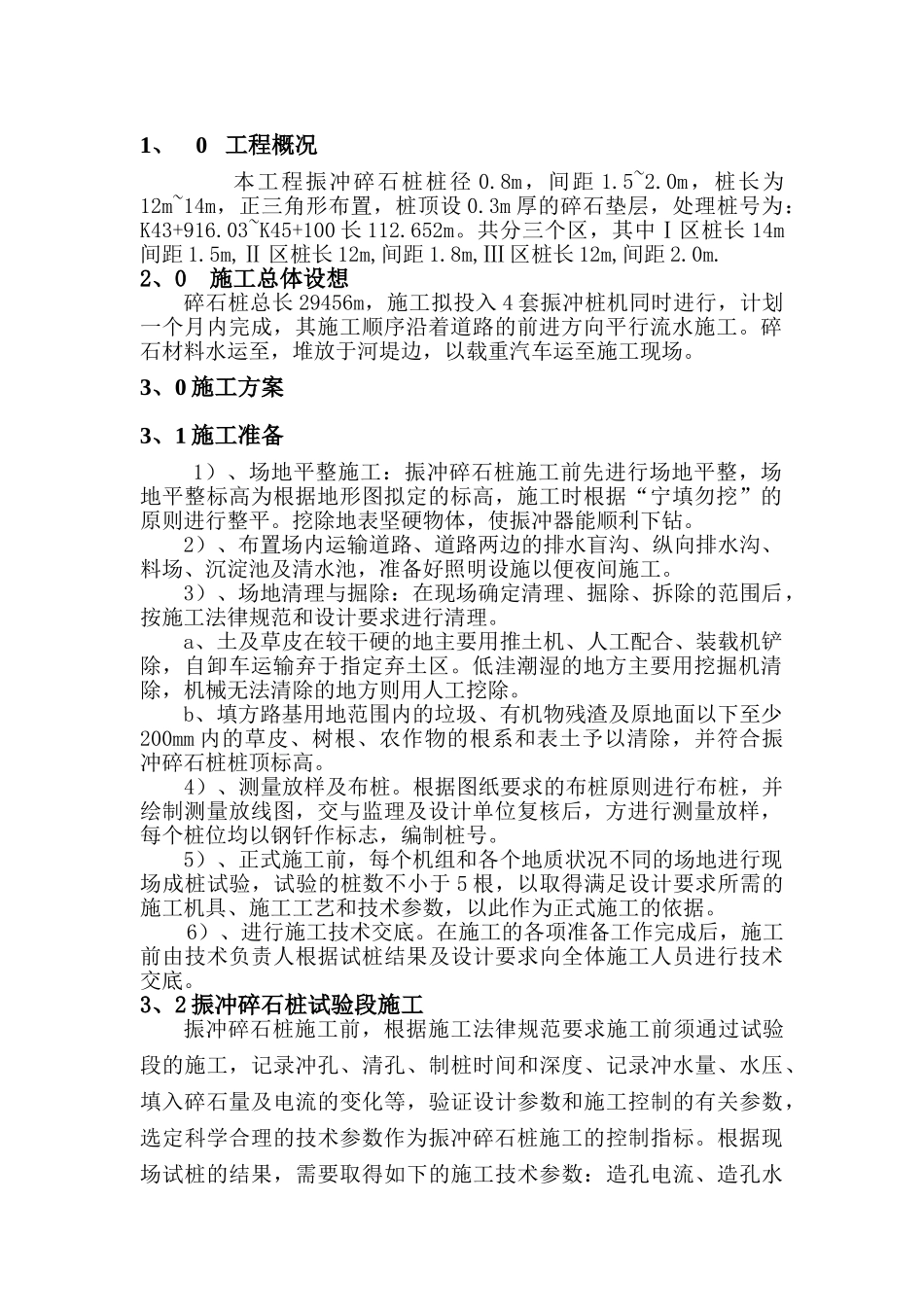

1、0 工程概况 本工程振冲碎石桩桩径 0.8m，间距 1.5~2.0m，桩长为12m~14m，正三角形布置，桩顶设 0.3m 厚的碎石垫层，处理桩号为：K43+916.03~K45+100 长 112.652m。共分三个区，其中Ⅰ区桩长 14m间距 1.5m,Ⅱ 区桩长 12m,间距 1.8m,Ⅲ 区桩长 12m,间距 2.0m.2、0 施工总体设想碎石桩总长 29456m，施工拟投入 4 套振冲桩机同时进行，计划一个月内完成，其施工顺序沿着道路的前进方向平行流水施工。碎石材料水运至，堆放于河堤边，以载重汽车运至施工现场。3、0 施工方案3、1 施工准备 1）、场地平整施工：振冲碎石桩施工前先进行场地平整，场地平整标高为根据地形图拟定的标高，施工时根据“宁填勿挖”的原则进行整平。挖除地表坚硬物体，使振冲器能顺利下钻。2）、布置场内运输道路、道路两边的排水盲沟、纵向排水沟、料场、沉淀池及清水池，准备好照明设施以便夜间施工。3）、场地清理与掘除：在现场确定清理、掘除、拆除的范围后，按施工法律规范和设计要求进行清理。a、土及草皮在较干硬的地主要用推土机、人工配合、装载机铲除，自卸车运输弃于指定弃土区。低洼潮湿的地方主要用挖掘机清除，机械无法清除的地方则用人工挖除。b、填方路基用地范围内的垃圾、有机物残渣及原地面以下至少200mm 内的草皮、树根、农作物的根系和表土予以清除，并符合振冲碎石桩桩顶标高。4）、测量放样及布桩。根据图纸要求的布桩原则进行布桩，并绘制测量放线图，交与监理及设计单位复核后，方进行测量放样，每个桩位均以钢钎作标志，编制桩号。5）、正式施工前，每个机组和各个地质状况不同的场地进行现场成桩试验，试验的桩数不小于 5 根，以取得满足设计要求所需的施工机具、施工工艺和技术参数，以此作为正式施工的依据。6）、进行施工技术交底。在施工的各项准备工作完成后，施工前由技术负责人根据试桩结果及设计要求向全体施工人员进行技术交底。3、2 振冲碎石桩试验段施工振冲碎石桩施工前，根据施工法律规范要求施工前须通过试验段的施工，记录冲孔、清孔、制桩时间和深度、记录冲水量、水压、填入碎石量及电流的变化等，验证设计参数和施工控制的有关参数，选定科学合理的技术参数作为振冲碎石桩施工的控制指标。根据现场试桩的结果，需要取得如下的施工技术参数：造孔电流、造孔水压、加密电流、加密水压、留振时间、填料量和加密段长度等。施工时应密切注意对周围结构物的影响。试桩施工直接在振冲碎石桩施工范围内进行...
