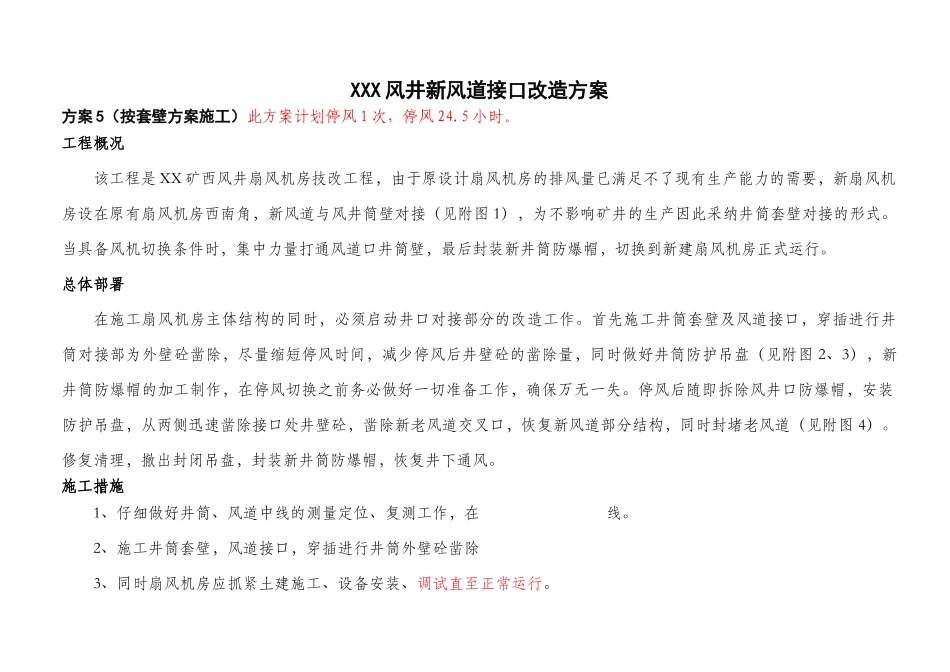

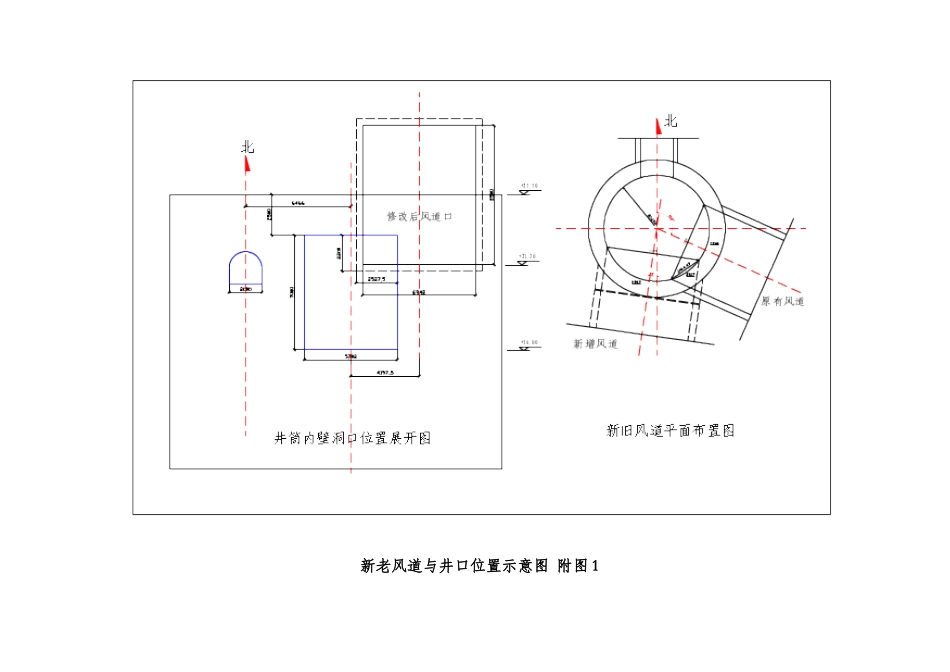

XXX 风井新风道接口改造方案方案 5（按套壁方案施工）此方案计划停风 1 次，停风 24.5 小时。工程概况该工程是 XX 矿西风井扇风机房技改工程，由于原设计扇风机房的排风量已满足不了现有生产能力的需要，新扇风机房设在原有扇风机房西南角，新风道与风井筒壁对接（见附图 1），为不影响矿井的生产因此采纳井筒套壁对接的形式。当具备风机切换条件时，集中力量打通风道口井筒壁，最后封装新井筒防爆帽，切换到新建扇风机房正式运行。总体部署在施工扇风机房主体结构的同时，必须启动井口对接部分的改造工作。首先施工井筒套壁及风道接口，穿插进行井筒对接部为外壁砼凿除，尽量缩短停风时间，减少停风后井壁砼的凿除量，同时做好井筒防护吊盘（见附图 2、3），新井筒防爆帽的加工制作，在停风切换之前务必做好一切准备工作，确保万无一失。停风后随即拆除风井口防爆帽，安装防护吊盘，从两侧迅速凿除接口处井壁砼，凿除新老风道交叉口，恢复新风道部分结构，同时封堵老风道（见附图 4）。修复清理，撤出封闭吊盘，封装新井筒防爆帽，恢复井下通风。施工措施1、仔细做好井筒、风道中线的测量定位、复测工作，在接口部位放出施工线。2、施工井筒套壁，风道接口，穿插进行井筒外壁砼凿除。3、同时扇风机房应抓紧土建施工、设备安装、调试直至正常运行。4、切换前准备：人员、凿壁机具、吊车、锁具、吊盘、安全防护用品。5、停风，拆除井口防爆帽。6、安装封堵吊盘，检查吊索、封闭情况（见附图 2）。7、进行接口处砼井壁凿除（内外侧同时进行）。8、凿除新老风道交叉口，恢复新风道部分结构。9、封堵原有风道（见封堵示意图 图 4）。10、洞口修整，清除杂物，撤出封堵吊盘。11、安装新井口防爆帽，恢复通风。详见后附施工工艺流程图新老风道与井口位置示意图 附图 1防护吊盘布置示意图 附图 2井筒封闭吊盘构造示意图 图 3 原有风道封闭墙体构造 附图 4技术难度： 1、新老风道交叉口凿除并施工新结构，是停风后施工的难点，需将老风道口井壁锚筋接高在施工交叉部位的新结构。新井筒套壁停风拆除防爆罩安装封堵吊盘接口井筒壁砼凿除扇风机房主体结构井筒外壁砼凿除施工准备 、 定 位防线封堵原有风道设备安装调试合格交付验收潘二矿西风井新扇风机房施工工序流程图安装新井筒防爆罩封堵吊盘制作风道交叉处施工 2、井壁砼凿除，风井壁厚 950mm 且垂直施工高度高 7 米以上，拟使用风镐、砼墙壁切割机、静态爆破（外壁），...
