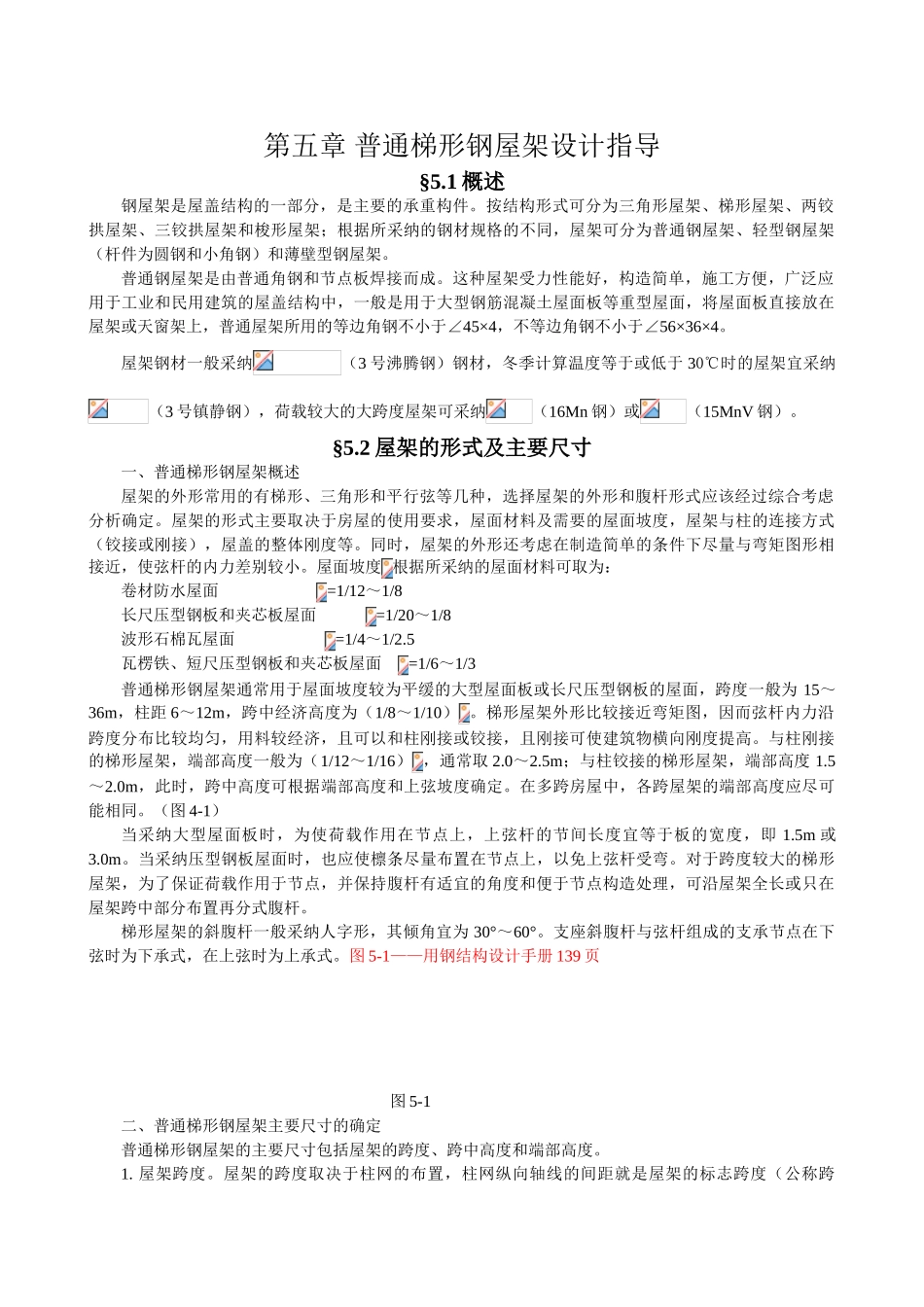

第五章 普通梯形钢屋架设计指导§5
1 概述钢屋架是屋盖结构的一部分，是主要的承重构件
按结构形式可分为三角形屋架、梯形屋架、两铰拱屋架、三铰拱屋架和梭形屋架；根据所采纳的钢材规格的不同，屋架可分为普通钢屋架、轻型钢屋架（杆件为圆钢和小角钢）和薄壁型钢屋架
普通钢屋架是由普通角钢和节点板焊接而成
这种屋架受力性能好，构造简单，施工方便，广泛应用于工业和民用建筑的屋盖结构中，一般是用于大型钢筋混凝土屋面板等重型屋面，将屋面板直接放在屋架或天窗架上，普通屋架所用的等边角钢不小于∠45×4，不等边角钢不小于∠56×36×4
屋架钢材一般采纳（3 号沸腾钢）钢材，冬季计算温度等于或低于 30℃时的屋架宜采纳（3 号镇静钢），荷载较大的大跨度屋架可采纳（16Mn 钢）或（15MnV 钢）
2 屋架的形式及主要尺寸一、普通梯形钢屋架概述屋架的外形常用的有梯形、三角形和平行弦等几种，选择屋架的外形和腹杆形式应该经过综合考虑分析确定
屋架的形式主要取决于房屋的使用要求，屋面材料及需要的屋面坡度，屋架与柱的连接方式（铰接或刚接），屋盖的整体刚度等
同时，屋架的外形还考虑在制造简单的条件下尽量与弯矩图形相接近，使弦杆的内力差别较小
屋面坡度 根据所采纳的屋面材料可取为：卷材防水屋面 =1/12～1/8长尺压型钢板和夹芯板屋面 =1/20～1/8波形石棉瓦屋面 =1/4～1/2
5瓦楞铁、短尺压型钢板和夹芯板屋面 =1/6～1/3普通梯形钢屋架通常用于屋面坡度较为平缓的大型屋面板或长尺压型钢板的屋面，跨度一般为 15～36m，柱距 6～12m，跨中经济高度为（1/8～1/10）
梯形屋架外形比较接近弯矩图，因而弦杆内力沿跨度分布比较均匀，用料较经济，且可以和柱刚接或铰接，且刚接可使建筑物横向刚度提高

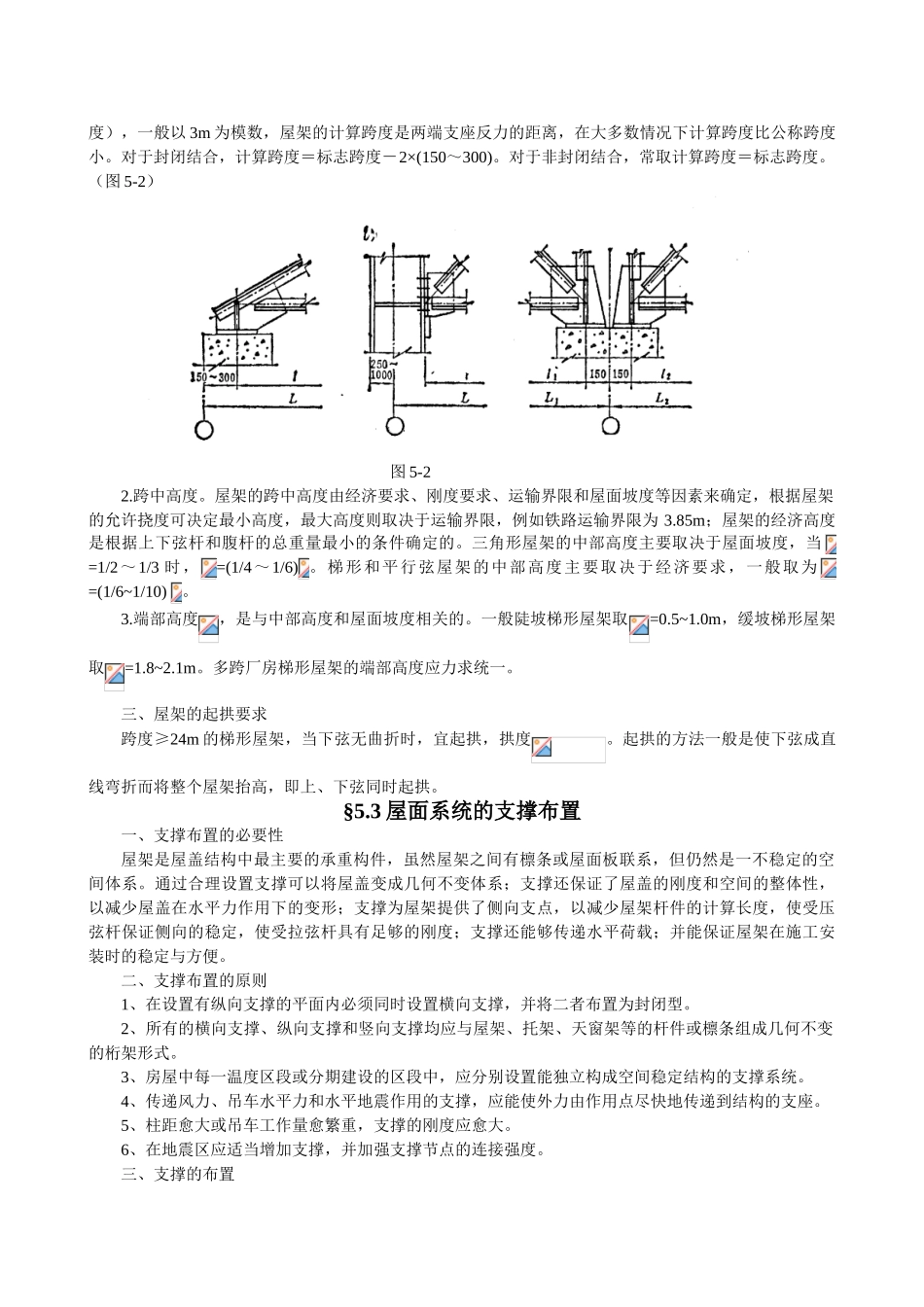

与柱刚接的梯形屋架，端部高度一般为（1/12～1/16） ，通常取 2
