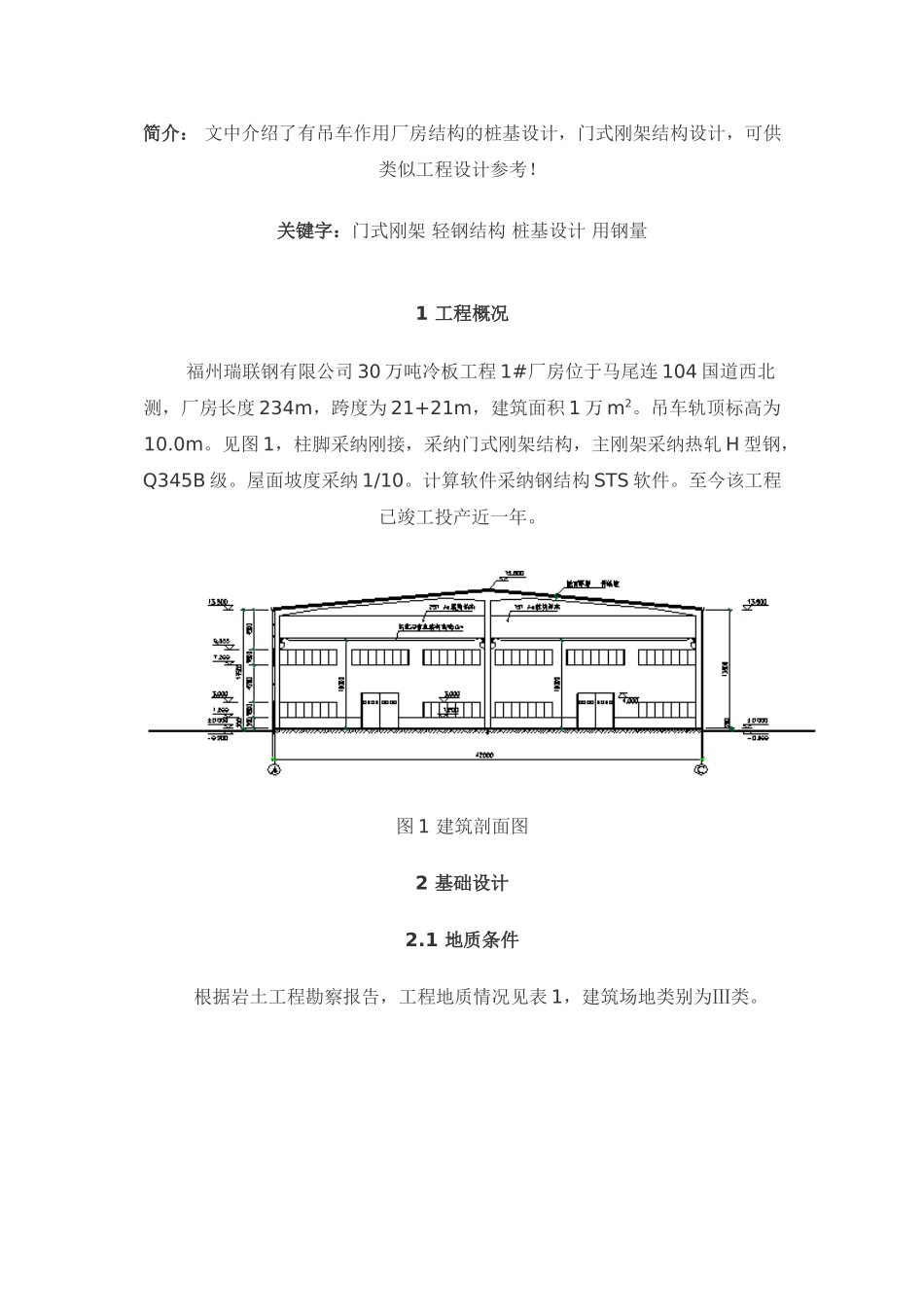

有吊车作用轻钢厂房的结构设计

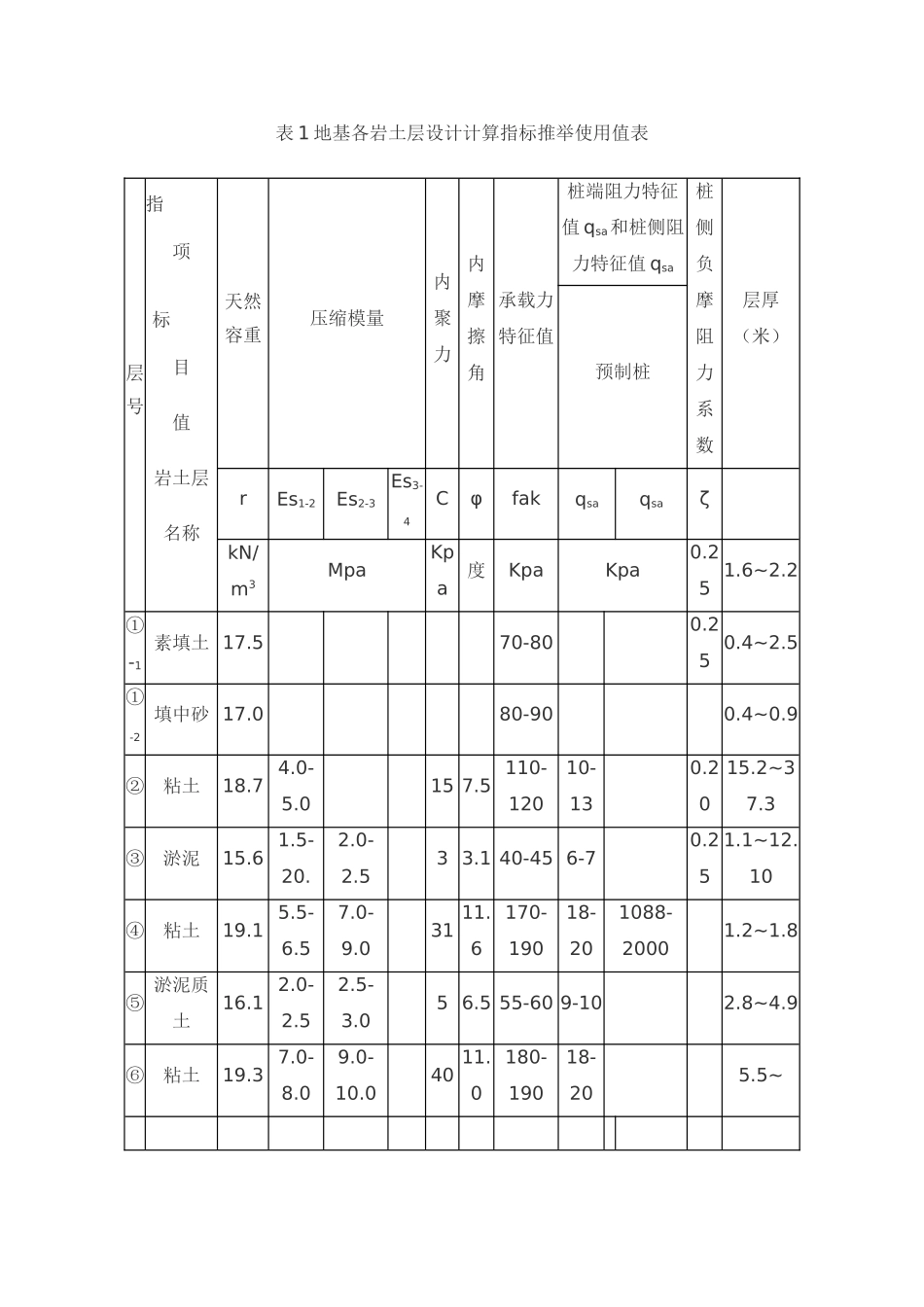

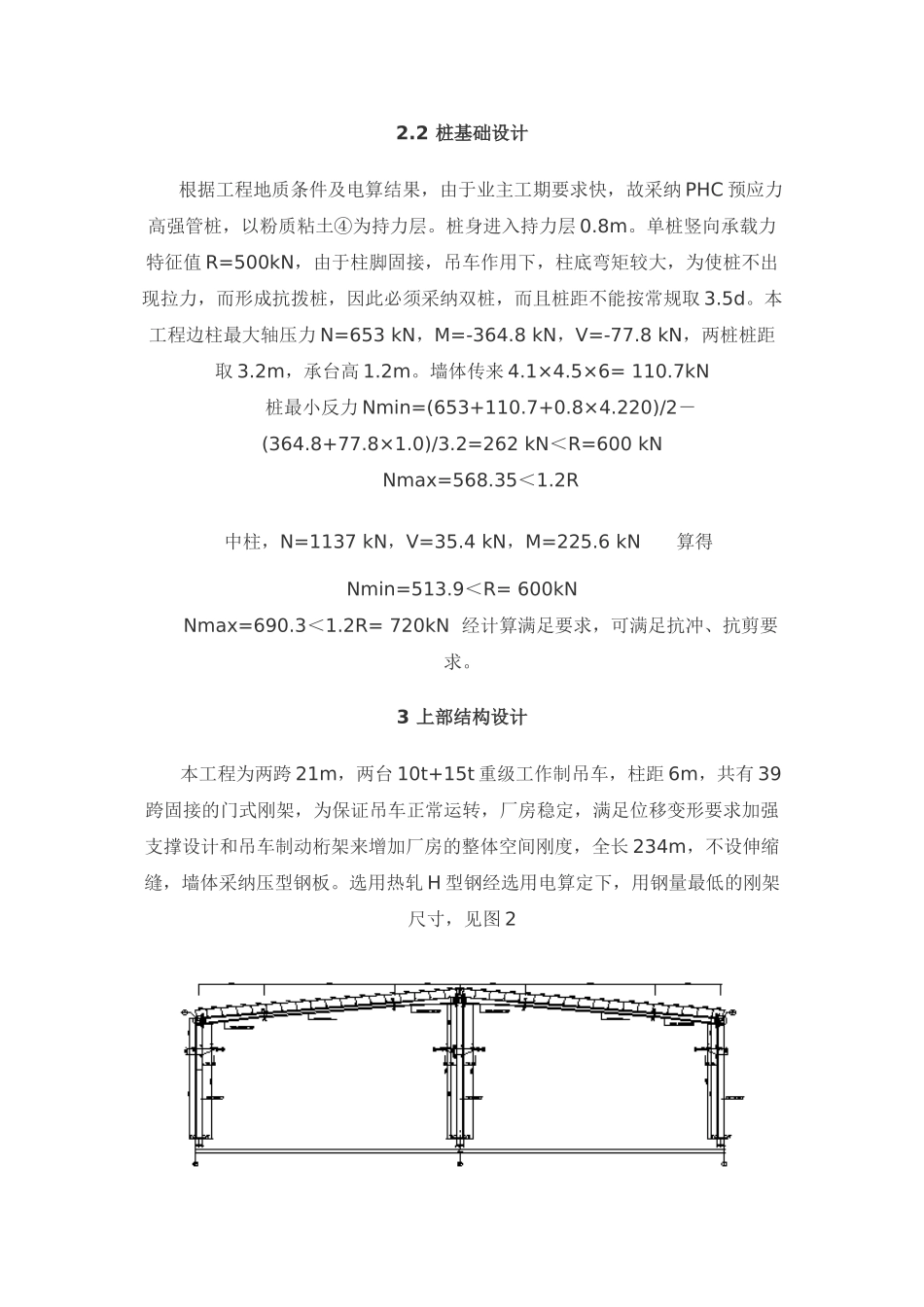

简介： 文中介绍了有吊车作用厂房结构的桩基设计，门式刚架结构设计，可供类似工程设计参考！关键字：门式刚架 轻钢结构 桩基设计 用钢量 1 工程概况 福州瑞联钢有限公司 30 万吨冷板工程 1#厂房位于马尾连 104 国道西北测，厂房长度 234m，跨度为 21+21m，建筑面积 1 万 m2。吊车轨顶标高为10.0m。见图 1，柱脚采纳刚接，采纳门式刚架结构，主刚架采纳热轧 H 型钢，Q345B 级。屋面坡度采纳 1/10。计算软件采纳钢结构 STS 软件。至今该工程已竣工投产近一年。图 1 建筑剖面图2 基础设计2.1 地质条件 根据岩土工程勘察报告，工程地质情况见表 1，建筑场地类别为Ⅲ类。表 1 地基各岩土层设计计算指标推举使用值表层号指 项标 目值岩土层名称天然容重压缩模量内聚力内摩擦角承载力特征值桩端阻力特征值 qsa和桩侧阻力特征值 qsa桩侧负摩阻力系数层厚（米）预制桩rEs1-2Es2-3Es3-4Cφfakqsaqsaζ kN/m3MpaKpa度KpaKpa0.251.6~2.2①-1素填土 17.5 70-80 0.250.4~2.5①-2填中砂 17.0 80-90 0.4~0.9②粘土18.74.0-5.0 15 7.5110-12010-13 0.2015.2~37.3③淤泥15.61.5-20.2.0-2.5 3 3.1 40-45 6-7 0.251.1~12.10④粘土19.15.5-6.57.0-9.0 3111.6170-19018-201088-2000 1.2~1.8⑤淤泥质土16.12.0-2.52.5-3.0 5 6.5 55-60 9-10 2.8~4.9⑥粘土19.37.0-8.09.0-10.0 4011.0180-19018-20 5.5~2.2 桩基础设计 根据工程地质条件及电算结果，由于业主工期要求快，故采纳 PHC 预应力高强管桩，以粉质粘土④为持力层。桩身进入持力层 0.8m。单桩竖向承载力特征值 R=500kN，由于柱脚固接，吊车作用下，柱底弯矩较大，为使桩不出现拉力，而形成抗拨桩，因此必须采纳双桩，而且桩距不能按常规取 3.5d。本工程边柱最大轴压力 N=653 kN，M=-364.8 kN，V=-77.8 kN，两桩桩距取 3.2m，承台高 1.2m。墙体传来 4.1×4.5×6= 110.7kN 桩最小反力 Nmin=(653+110.7+0.8×4.220)/2－(364.8+77.8×1.0)/3.2=262 kN＜R=600 kN Nmax=568.35＜1.2R 中柱，N=1137 kN，V=35.4 kN，M=225.6 kN 算得 Nmin=513.9＜R= 600kN Nmax=690.3＜1.2R= 720kN 经计算满足要求，可满足抗冲、抗剪要求。3 上部结构设计 本工程为两跨 21m，两台 10t+15t 重级工作制吊车，柱距 6m，共有 39跨固接的门式刚架，为保证吊车正常运转，厂房稳定，满足位移变形要求加强支撑设计和吊车制动桁架来增加厂房的整体...
