某220kv变电站安全文明施工管理资料

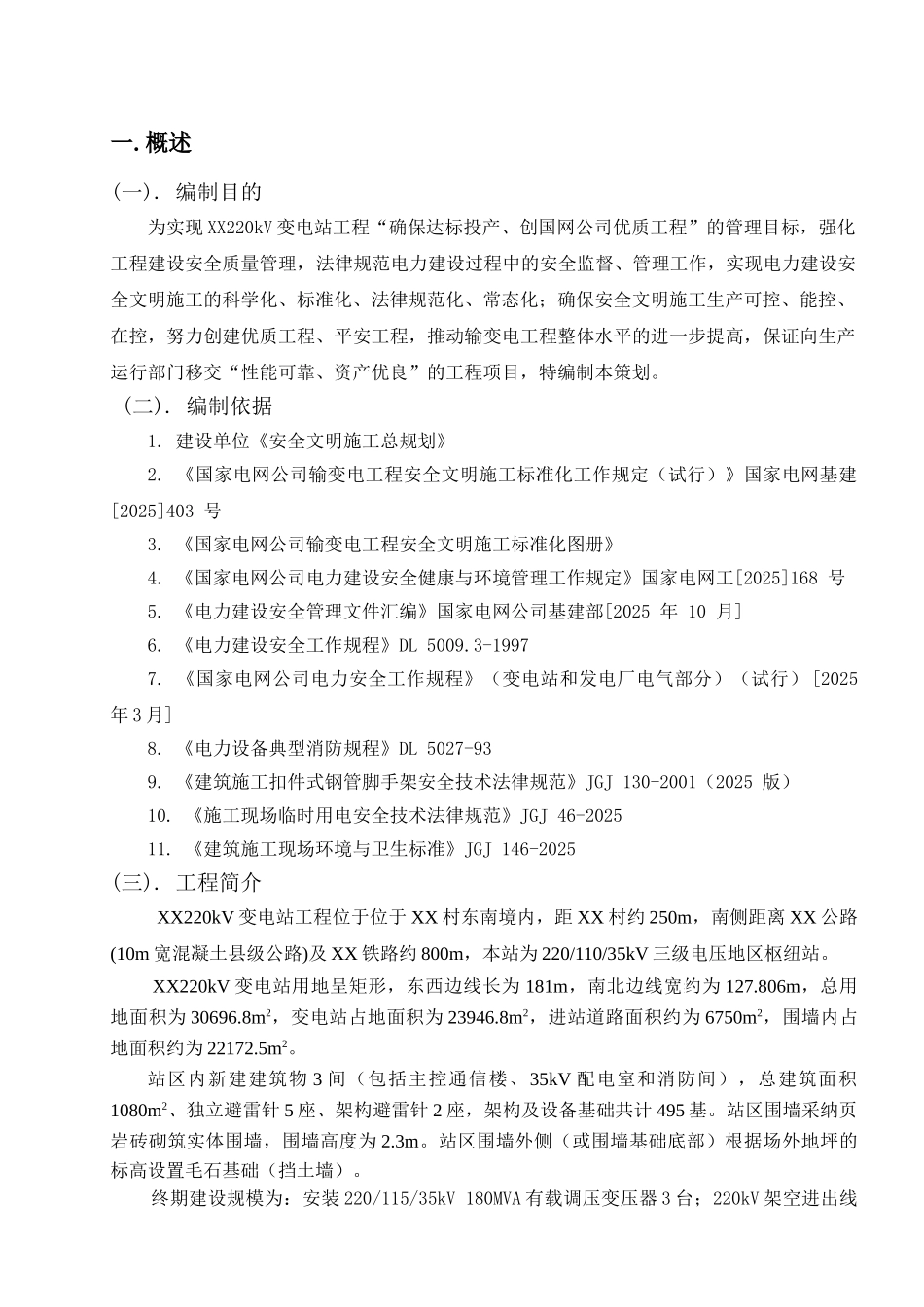

一. 概述 (一). 编制目的为实现 XX220kV 变电站工程“确保达标投产、创国网公司优质工程”的管理目标，强化工程建设安全质量管理，法律规范电力建设过程中的安全监督、管理工作，实现电力建设安全文明施工的科学化、标准化、法律规范化、常态化；确保安全文明施工生产可控、能控、在控，努力创建优质工程、平安工程，推动输变电工程整体水平的进一步提高，保证向生产运行部门移交“性能可靠、资产优良”的工程项目，特编制本策划。 (二). 编制依据1. 建设单位《安全文明施工总规划》 2. 《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》国家电网基建[2025]403 号 3. 《国家电网公司输变电工程安全文明施工标准化图册》 4. 《国家电网公司电力建设安全健康与环境管理工作规定》国家电网工[2025]168 号 5. 《电力建设安全管理文件汇编》国家电网公司基建部[2025 年 10 月] 6. 《电力建设安全工作规程》DL 5009.3-1997 7. 《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行） [2025 年 3 月] 8. 《电力设备典型消防规程》DL 5027-93 9. 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130-2001（2025 版） 10. 《施工现场临时用电安全技术法律规范》JGJ 46-2025 11. 《建筑施工现场环境与卫生标准》JGJ 146-2025(三). 工程简介XX220kV 变电站工程位于位于 XX 村东南境内，距 XX 村约 250m，南侧距离 XX 公路(10m 宽混凝土县级公路)及 XX 铁路约 800m，本站为 220/110/35kV 三级电压地区枢纽站。 XX220kV 变电站用地呈矩形，东西边线长为 181m，南北边线宽约为 127.806m，总用地面积为 30696.8m2，变电站占地面积为 23946.8m2，进站道路面积约为 6750m2，围墙内占地面积约为 22172.5m2。站区内新建建筑物 3 间（包括主控通信楼、35kV 配电室和消防间），总建筑面积1080m2、独立避雷针 5 座、架构避雷针 2 座，架构及设备基础共计 495 基。站区围墙采纳页岩砖砌筑实体围墙，围墙高度为 2.3m。站区围墙外侧（或围墙基础底部）根据场外地坪的标高设置毛石基础（挡土墙）。终期建设规模为：安装 220/115/35kV 180MVA 有载调压变压器 3 台；220kV 架空进出线6 回；110kV 架空出线 12 回；35kV 不出线。1＃和 2＃主变均补偿 35kV 滤波电容器 4 组，容量分别为 12000kvar（串 6％电抗器）、18000kvar（串 26.19mH 滤波电...
