某27米钢结构屋架课程计算书

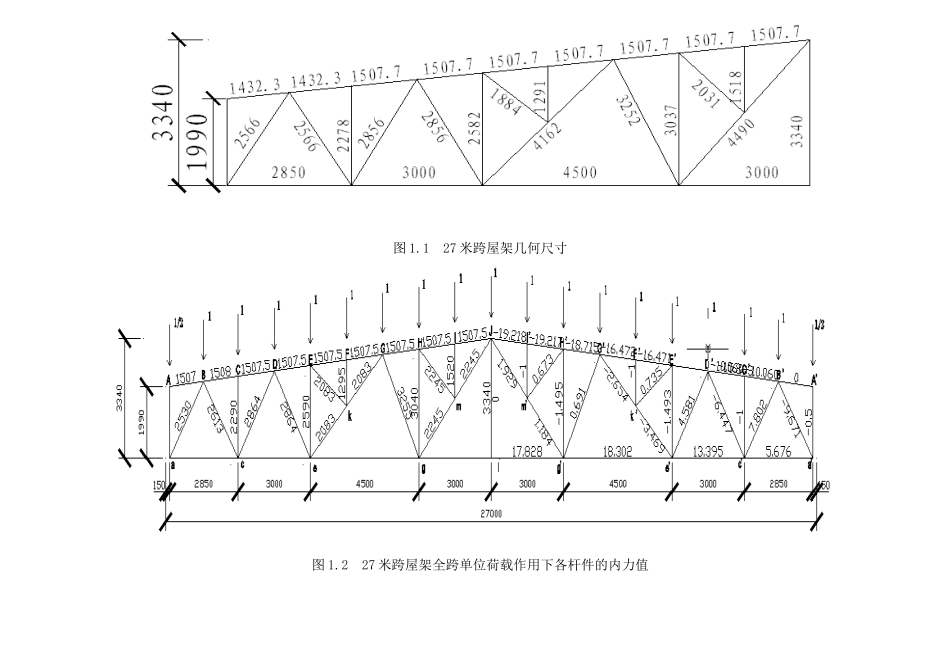

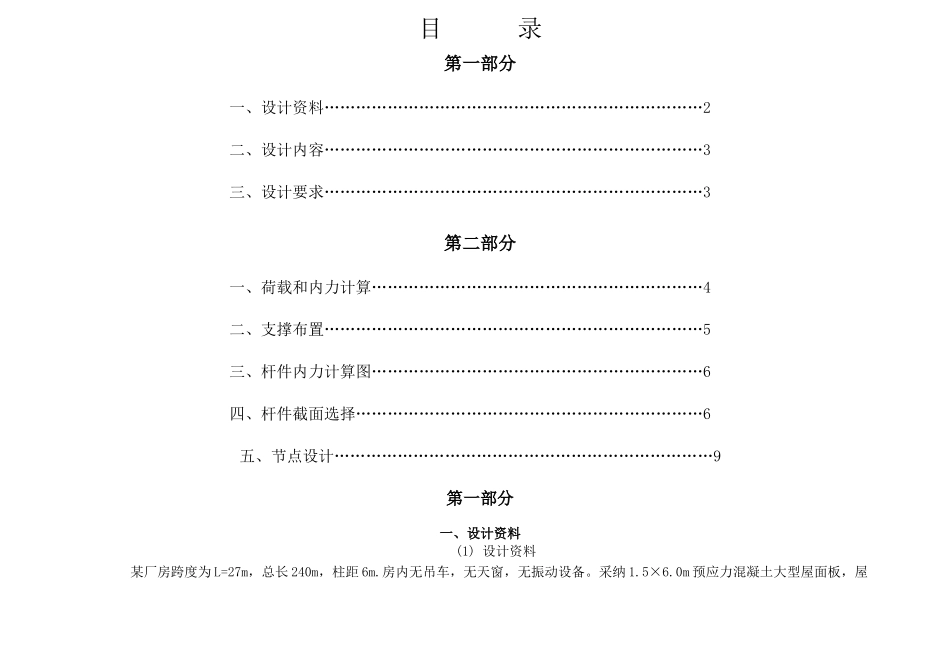

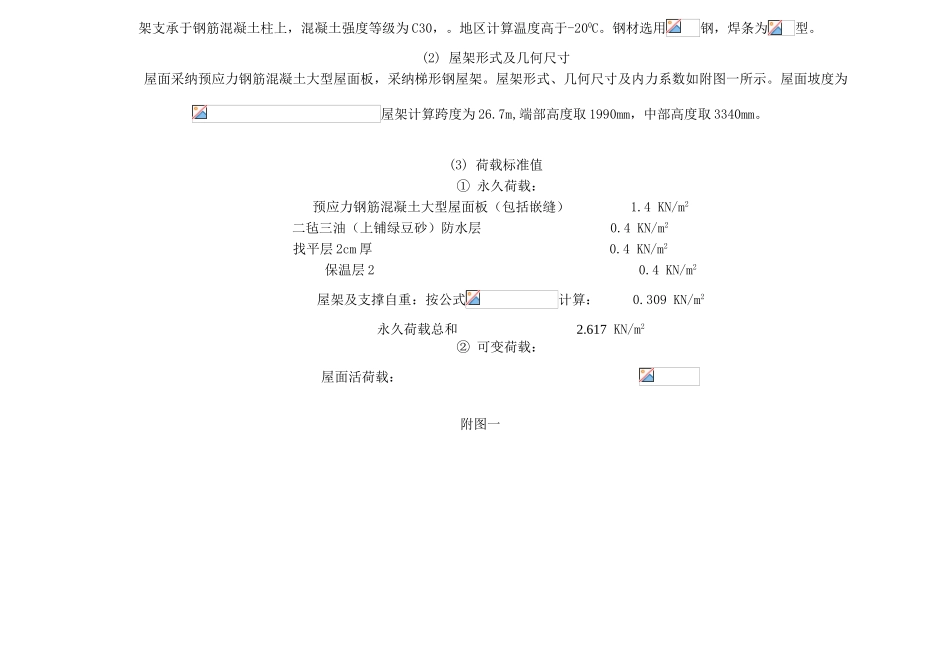

目 录第一部分一、设计资料………………………………………………………………2二、设计内容………………………………………………………………3三、设计要求………………………………………………………………3第二部分一、荷载和内力计算………………………………………………………4二、支撑布置………………………………………………………………5三、杆件内力计算图………………………………………………………6四、杆件截面选择…………………………………………………………6五、节点设计………………………………………………………………9第一部分一、设计资料(1) 设计资料某厂房跨度为 L=27m，总长 240m，柱距 6m.房内无吊车，无天窗，无振动设备。采纳 1.5×6.0m 预应力混凝土大型屋面板，屋架支承于钢筋混凝土柱上，混凝土强度等级为 C30，。地区计算温度高于-200C。钢材选用钢，焊条为型。(2) 屋架形式及几何尺寸屋面采纳预应力钢筋混凝土大型屋面板，采纳梯形钢屋架。屋架形式、几何尺寸及内力系数如附图一所示。屋面坡度为屋架计算跨度为 26.7m,端部高度取 1990mm，中部高度取 3340mm。(3) 荷载标准值① 永久荷载：预应力钢筋混凝土大型屋面板（包括嵌缝） 1.4 KN/m2二毡三油（上铺绿豆砂）防水层 0.4 KN/m2找平层 2cm 厚 0.4 KN/m2保温层 2 0.4 KN/m2屋架及支撑自重：按公式计算： 0.309 KN/m2永久荷载总和 2.617 KN/m2② 可变荷载：屋面活荷载： 附图一图 1.1 27 米跨屋架几何尺寸图 1.2 27 米跨屋架全跨单位荷载作用下各杆件的内力值图 1.3 27 米跨屋架半跨单位荷载作用下各杆件的内力值第二部分一、荷载和内力计算1、荷载计算恒荷载总和：2.617屋面活荷载大于雪荷载，故不考虑雪荷载。可变荷载总和：1.5屋面板坡度不大，对荷载影响小，未予考虑。风荷载对屋面为吸力，重屋盖可不考虑。2、荷载组合节点荷载设计值：按可变荷载效应控制的组合：其中，永久荷载，荷载分项系数；积灰荷载，荷载分项系数；组合系数；屋面荷载，，。按永久荷载效控制的组合：其中，永久荷载，荷载分项系数；积灰荷载，荷载分项系数；组合系数；屋面荷载，，。故节点荷载取 47kN，支座反力。二、支撑布置由于厂房长度有 240 米，故在厂房两端和中间开间设置上、下弦横向水平支撑和屋架两端及跨中三处设置垂直支撑。其他屋架则在垂直支撑处分别于上、下弦设置三道系杆，其中屋脊和两支座处为刚性系杆，其余...
