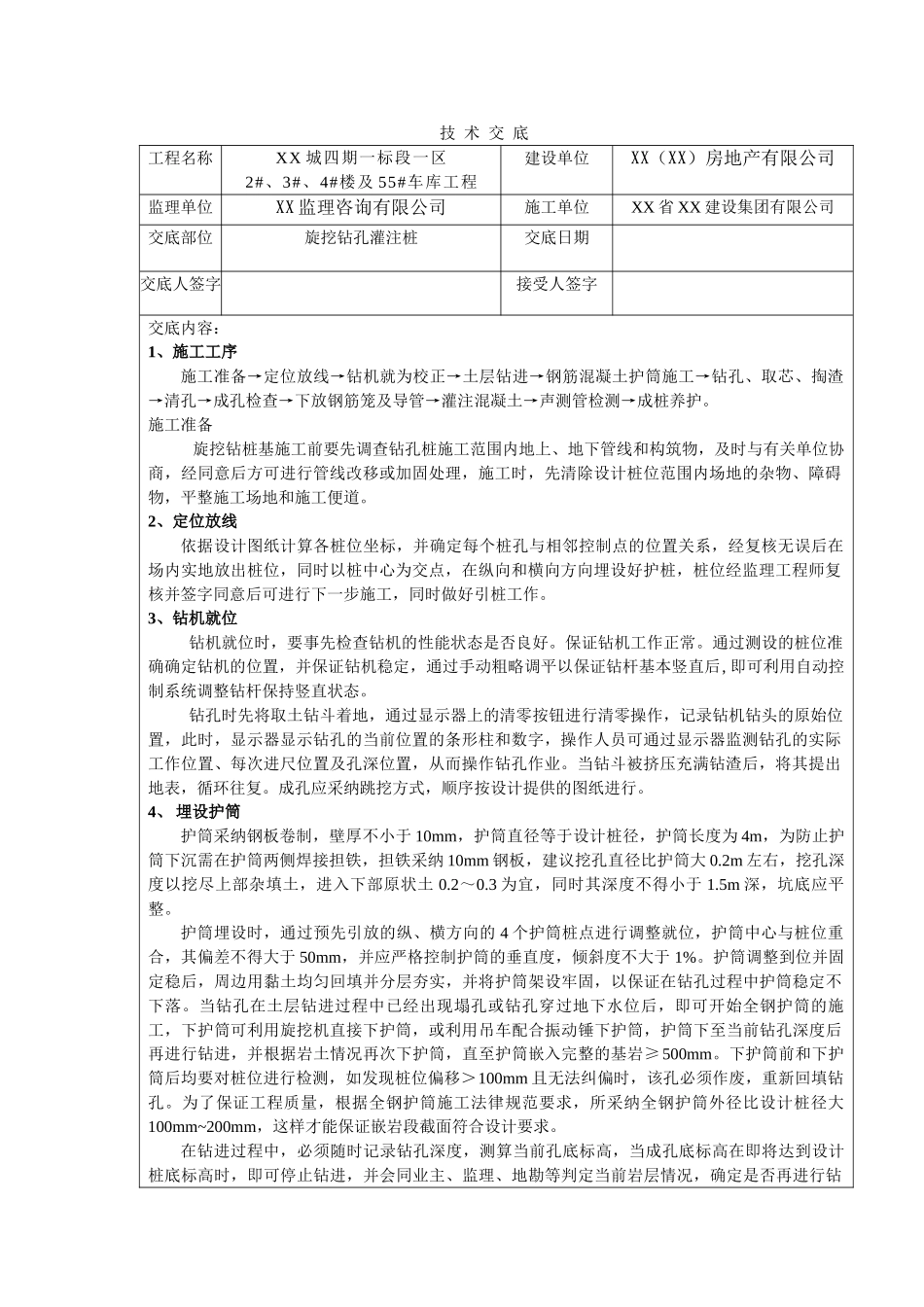

技 术 交 底工程名称XX 城四期一标段一区2#、3#、4#楼及 55#车库工程建设单位XX（XX）房地产有限公司监理单位XX 监理咨询有限公司施工单位XX 省 XX 建设集团有限公司交底部位旋挖钻孔灌注桩交底日期交底人签字接受人签字 交底内容：1、施工工序施工准备→定位放线→钻机就为校正→土层钻进→钢筋混凝土护筒施工→钻孔、取芯、掏渣→清孔→成孔检查→下放钢筋笼及导管→灌注混凝土→声测管检测→成桩养护。施工准备 旋挖钻桩基施工前要先调查钻孔桩施工范围内地上、地下管线和构筑物，及时与有关单位协商，经同意后方可进行管线改移或加固处理，施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。2、定位放线依据设计图纸计算各桩位坐标，并确定每个桩孔与相邻控制点的位置关系，经复核无误后在场内实地放出桩位，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后可进行下一步施工，同时做好引桩工作。3、钻机就位钻机就位时，要事先检查钻机的性能状态是否良好。保证钻机工作正常。通过测设的桩位准确确定钻机的位置，并保证钻机稳定，通过手动粗略调平以保证钻杆基本竖直后, 即可利用自动控制系统调整钻杆保持竖直状态。钻孔时先将取土钻斗着地，通过显示器上的清零按钮进行清零操作，记录钻机钻头的原始位置，此时，显示器显示钻孔的当前位置的条形柱和数字，操作人员可通过显示器监测钻孔的实际工作位置、每次进尺位置及孔深位置，从而操作钻孔作业。当钻斗被挤压充满钻渣后，将其提出地表，循环往复。成孔应采纳跳挖方式，顺序按设计提供的图纸进行。4、 埋设护筒护筒采纳钢板卷制，壁厚不小于 10mm，护筒直径等于设计桩径，护筒长度为 4m，为防止护筒下沉需在护筒两侧焊接担铁，担铁采纳 10mm 钢板，建议挖孔直径比护筒大 0.2m 左右，挖孔深度以挖尽上部杂填土，进入下部原状土 0.2～0.3 为宜，同时其深度不得小于 1.5m 深，坑底应平整。护筒埋设时，通过预先引放的纵、横方向的 4 个护筒桩点进行调整就位，护筒中心与桩位重合，其偏差不得大于 50mm，并应严格控制护筒的垂直度，倾斜度不大于 1%。护筒调整到位并固定稳后，周边用黏土均匀回填并分层夯实，并将护筒架设牢固，以保证在钻孔过程中护筒稳定不下落。当钻孔在土层钻进过程中已经出现塌孔或钻孔穿过地下水位后，即可开始全钢护筒的施工，下护筒可利用旋挖机直接下护筒，或利用吊车配合振动锤...
