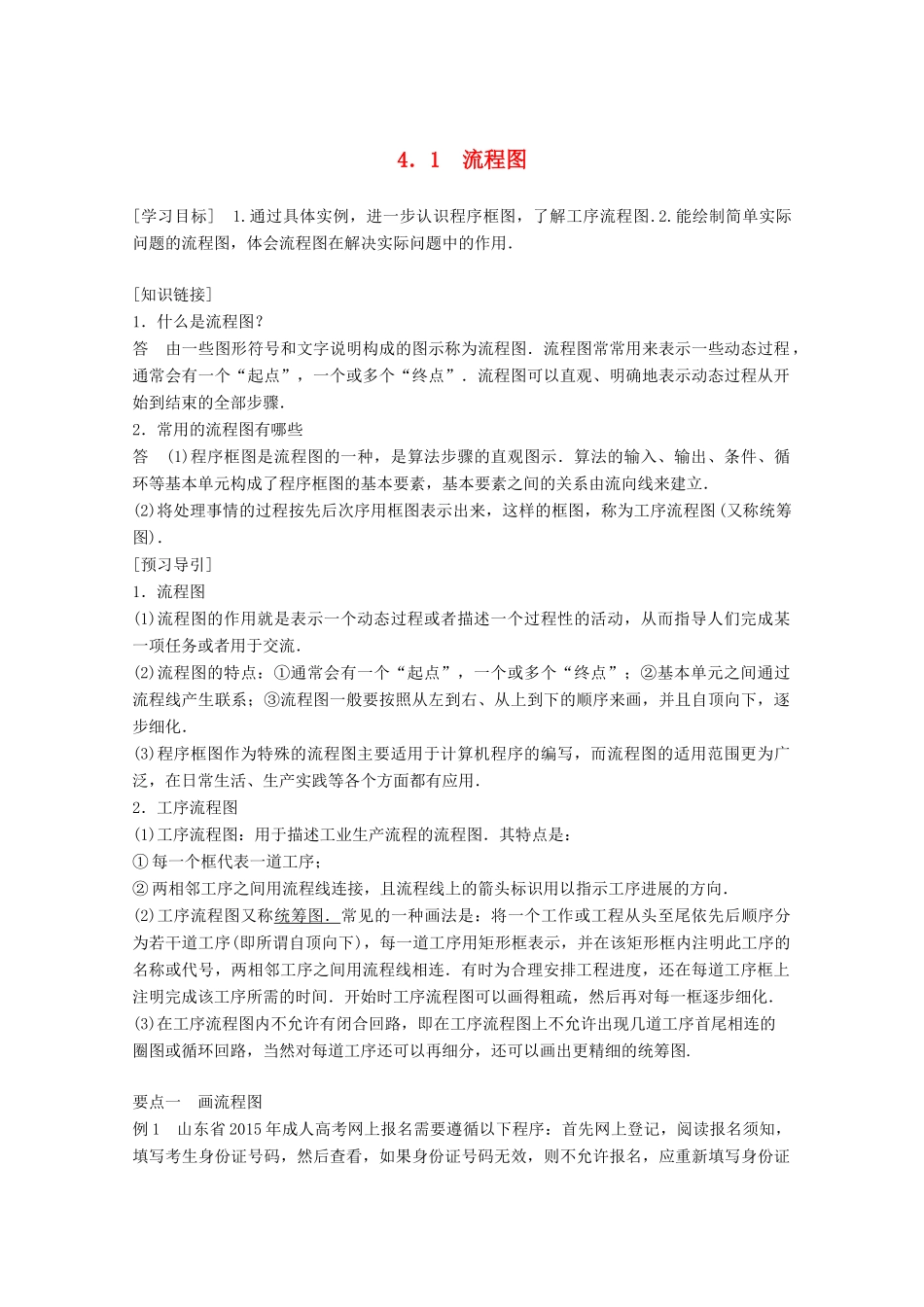

4．1 流程图[学习目标] 1.通过具体实例，进一步认识程序框图，了解工序流程图.2.能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用．[知识链接]1．什么是流程图？答 由一些图形符号和文字说明构成的图示称为流程图．流程图常常用来表示一些动态过程，通常会有一个“起点”，一个或多个“终点”．流程图可以直观、明确地表示动态过程从开始到结束的全部步骤．2．常用的流程图有哪些答 (1)程序框图是流程图的一种，是算法步骤的直观图示．算法的输入、输出、条件、循环等基本单元构成了程序框图的基本要素，基本要素之间的关系由流向线来建立．(2)将处理事情的过程按先后次序用框图表示出来，这样的框图，称为工序流程图(又称统筹图)．[预习导引]1．流程图(1)流程图的作用就是表示一个动态过程或者描述一个过程性的活动，从而指导人们完成某一项任务或者用于交流．(2)流程图的特点：①通常会有一个“起点”，一个或多个“终点”；②基本单元之间通过流程线产生联系；③流程图一般要按照从左到右、从上到下的顺序来画，并且自顶向下，逐步细化．(3)程序框图作为特殊的流程图主要适用于计算机程序的编写，而流程图的适用范围更为广泛，在日常生活、生产实践等各个方面都有应用．2．工序流程图(1)工序流程图：用于描述工业生产流程的流程图．其特点是：① 每一个框代表一道工序；② 两相邻工序之间用流程线连接，且流程线上的箭头标识用以指示工序进展的方向．(2)工序流程图又称统筹图．常见的一种画法是：将一个工作或工程从头至尾依先后顺序分为若干道工序(即所谓自顶向下)，每一道工序用矩形框表示，并在该矩形框内注明此工序的名称或代号，两相邻工序之间用流程线相连．有时为合理安排工程进度，还在每道工序框上注明完成该工序所需的时间．开始时工序流程图可以画得粗疏，然后再对每一框逐步细化．(3)在工序流程图内不允许有闭合回路，即在工序流程图上不允许出现几道工序首尾相连的圈图或循环回路，当然对每道工序还可以再细分，还可以画出更精细的统筹图.要点一 画流程图例 1 山东省 2015 年成人高考网上报名需要遵循以下程序：首先网上登记，阅读报名须知，填写考生身份证号码，然后查看，如果身份证号码无效，则不允许报名，应重新填写身份证号码；如果身份证号码有效，则填写《山东省 2015 年各类成人高考学校招生网上报名登记表》，若登记信息无效应重新登记，若有效则显示考生登记信息，考生确认，上述过程完成，...
