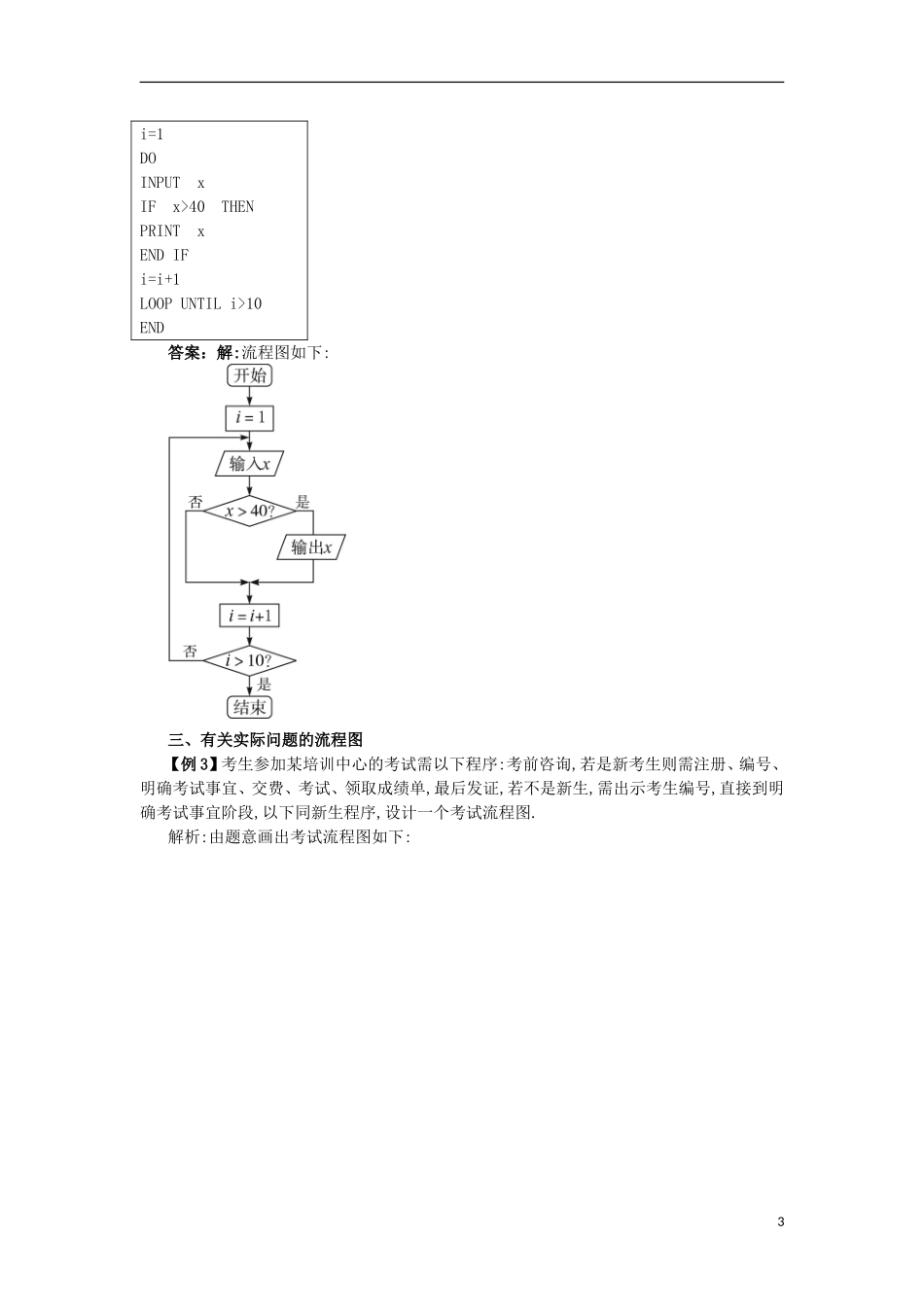

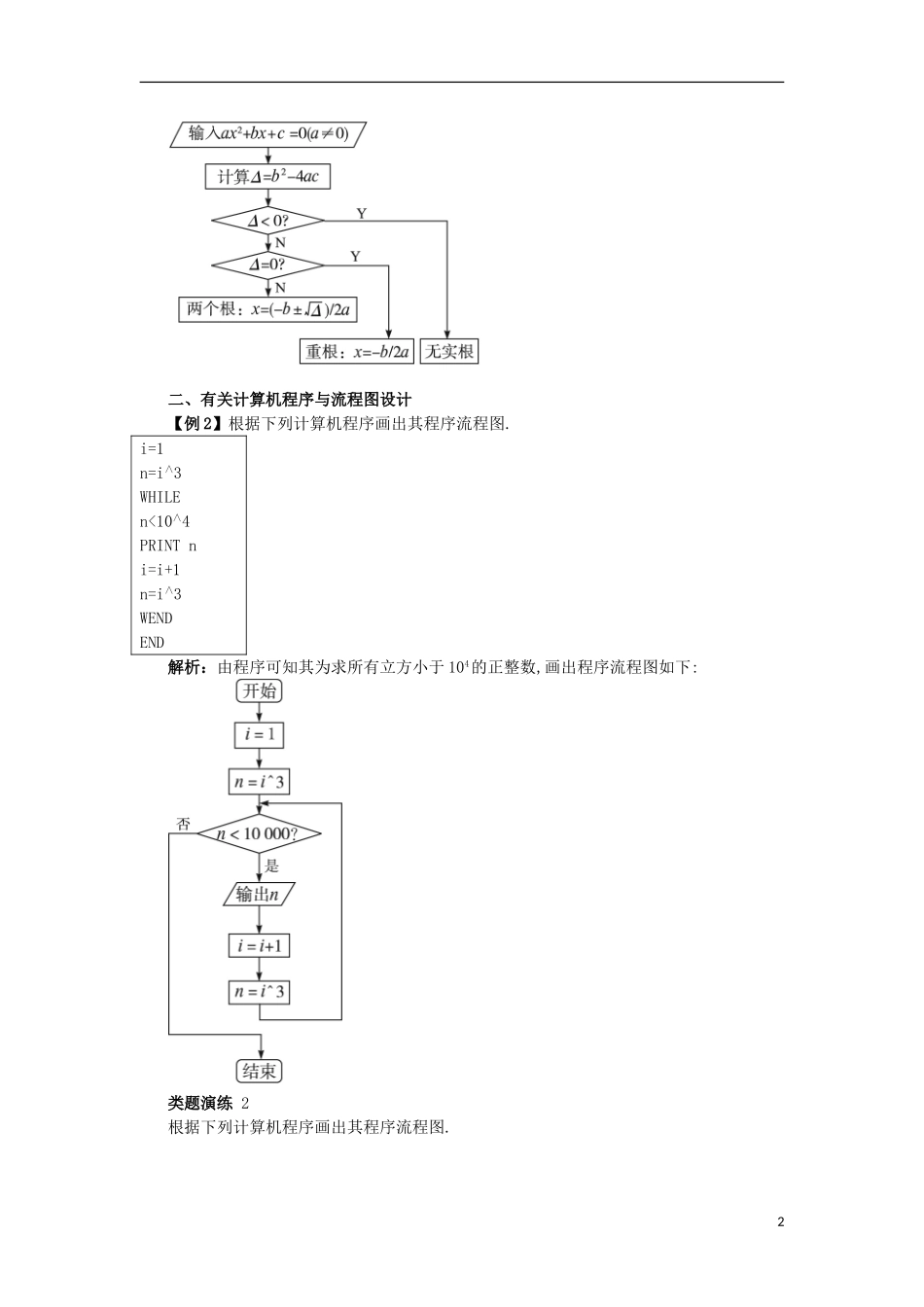

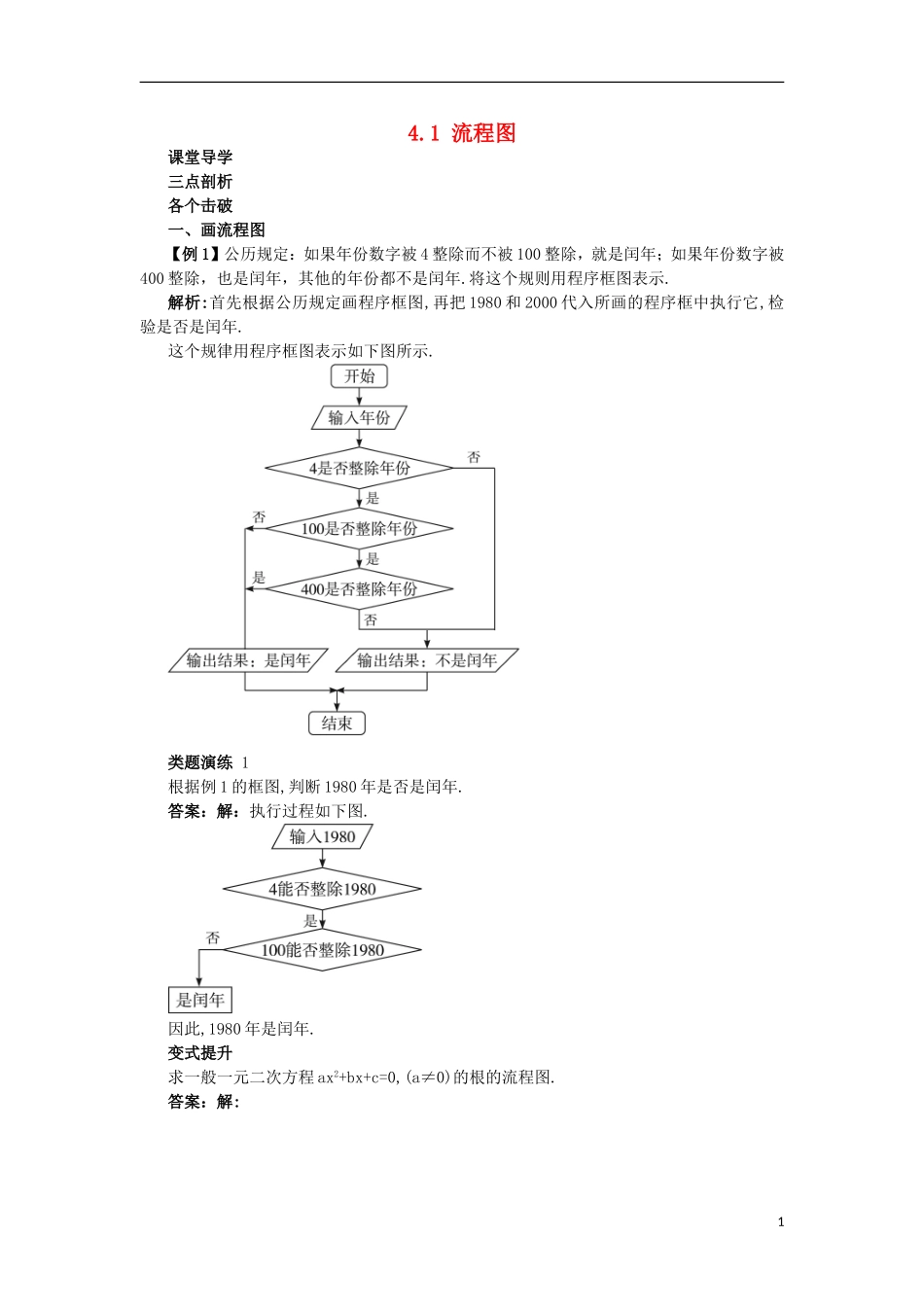

4.1 流程图课堂导学三点剖析各个击破一、画流程图【例 1】公历规定：如果年份数字被 4 整除而不被 100 整除，就是闰年；如果年份数字被400 整除，也是闰年，其他的年份都不是闰年.将这个规则用程序框图表示.解析:首先根据公历规定画程序框图,再把 1980 和 2000 代入所画的程序框中执行它,检验是否是闰年.这个规律用程序框图表示如下图所示.类题演练 1根据例 1 的框图,判断 1980 年是否是闰年.答案：解：执行过程如下图.因此,1980 年是闰年.变式提升求一般一元二次方程 ax2+bx+c=0,(a≠0)的根的流程图.答案：解:1二、有关计算机程序与流程图设计【例 2】根据下列计算机程序画出其程序流程图.i=1n=i∧3WHILE n<10∧4PRINT ni=i+1n=i∧3WENDEND解析：由程序可知其为求所有立方小于 104的正整数,画出程序流程图如下:类题演练 2根据下列计算机程序画出其程序流程图.2i=1DOINPUT xIF x>40 THENPRINT xEND IFi=i+1LOOP UNTIL i>10END答案：解:流程图如下:三、有关实际问题的流程图【例 3】考生参加某培训中心的考试需以下程序:考前咨询,若是新考生则需注册、编号、明确考试事宜、交费、考试、领取成绩单,最后发证,若不是新生,需出示考生编号,直接到明确考试事宜阶段,以下同新生程序,设计一个考试流程图.解析:由题意画出考试流程图如下:3温馨提示在画流程图前,先将上述流程分解成若干比较明确的步骤,并确定这些步骤之间的关系.注意新考生与老考生的不同程序.画图中如果由上而下画因篇幅所限不便处理,可采用从左到右的方式灵活处理实际问题,但应注重简单明了与美观.类题演练 3零件加工过程的流程图工厂加工某种零件有三道工序:粗加工\,返修加工和精加工.每道工序完成时,都要对产品进行检验.粗加工的合格品进入精加工,不合格品进入返修加工;返修加工合格品进入精加工,不合格品作为废品处理;精加工合格品为成品,不合格品为废品.请用流程图表示这个零件的加工过程.答案：解:流程图表示如下：4
