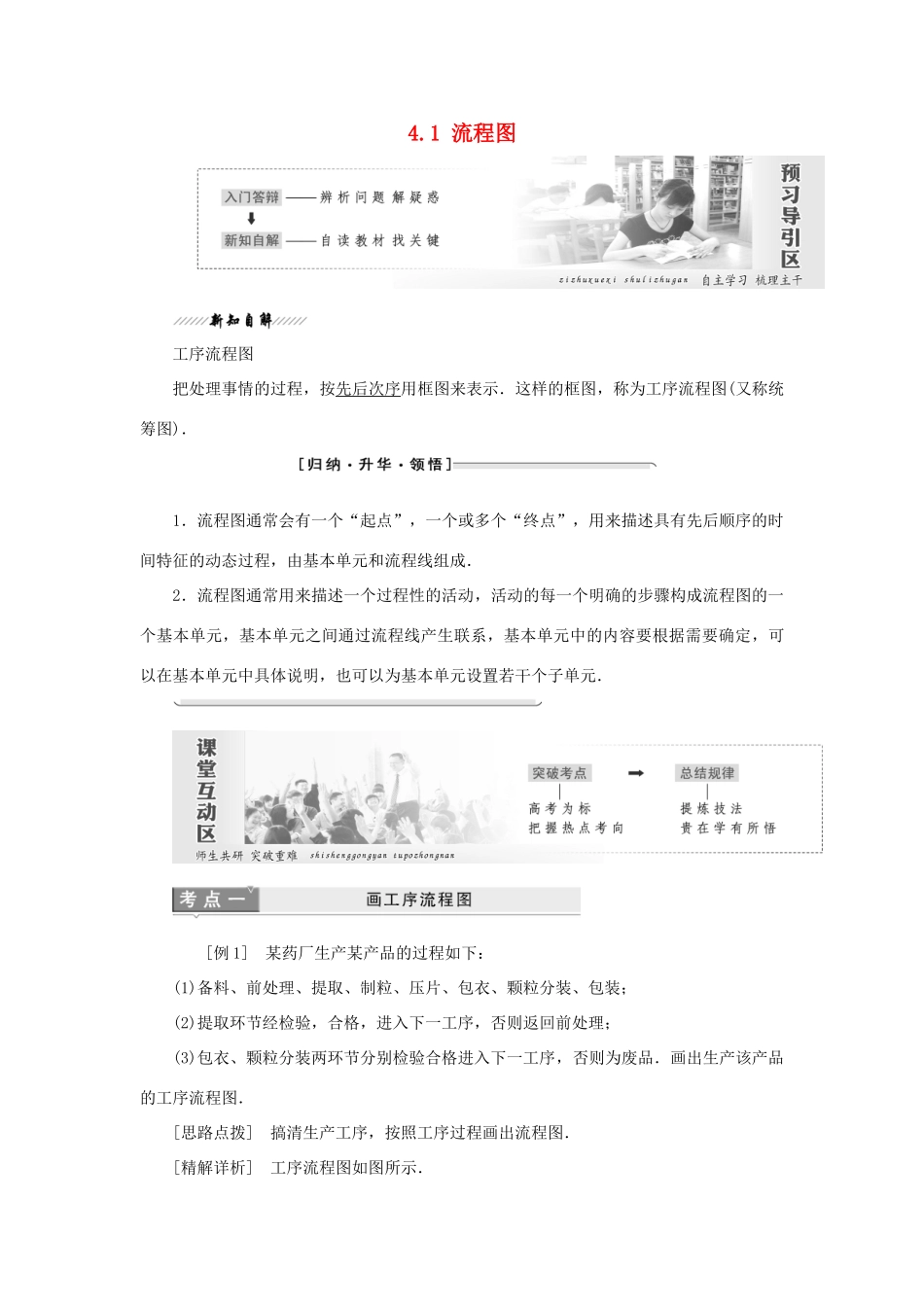

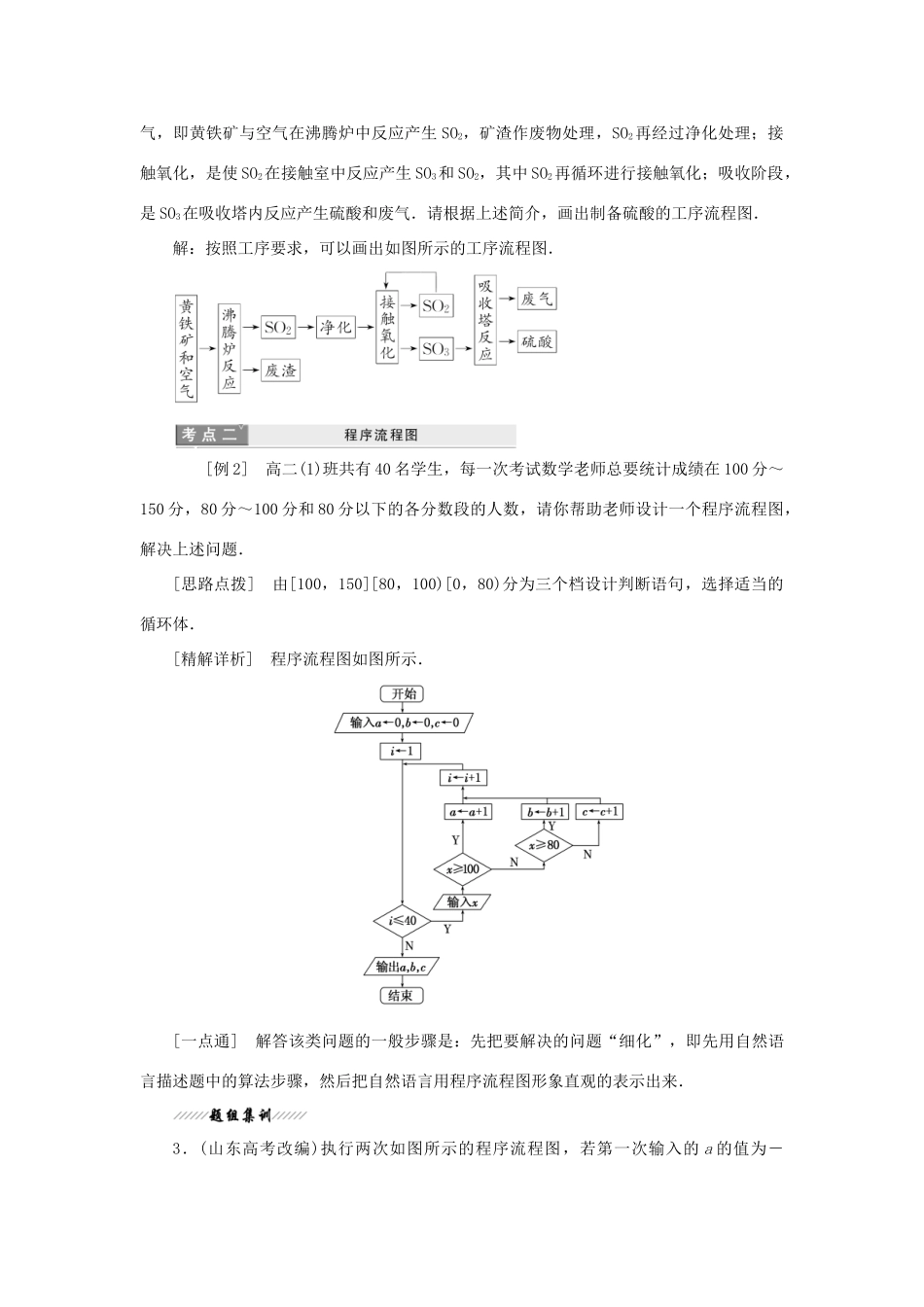

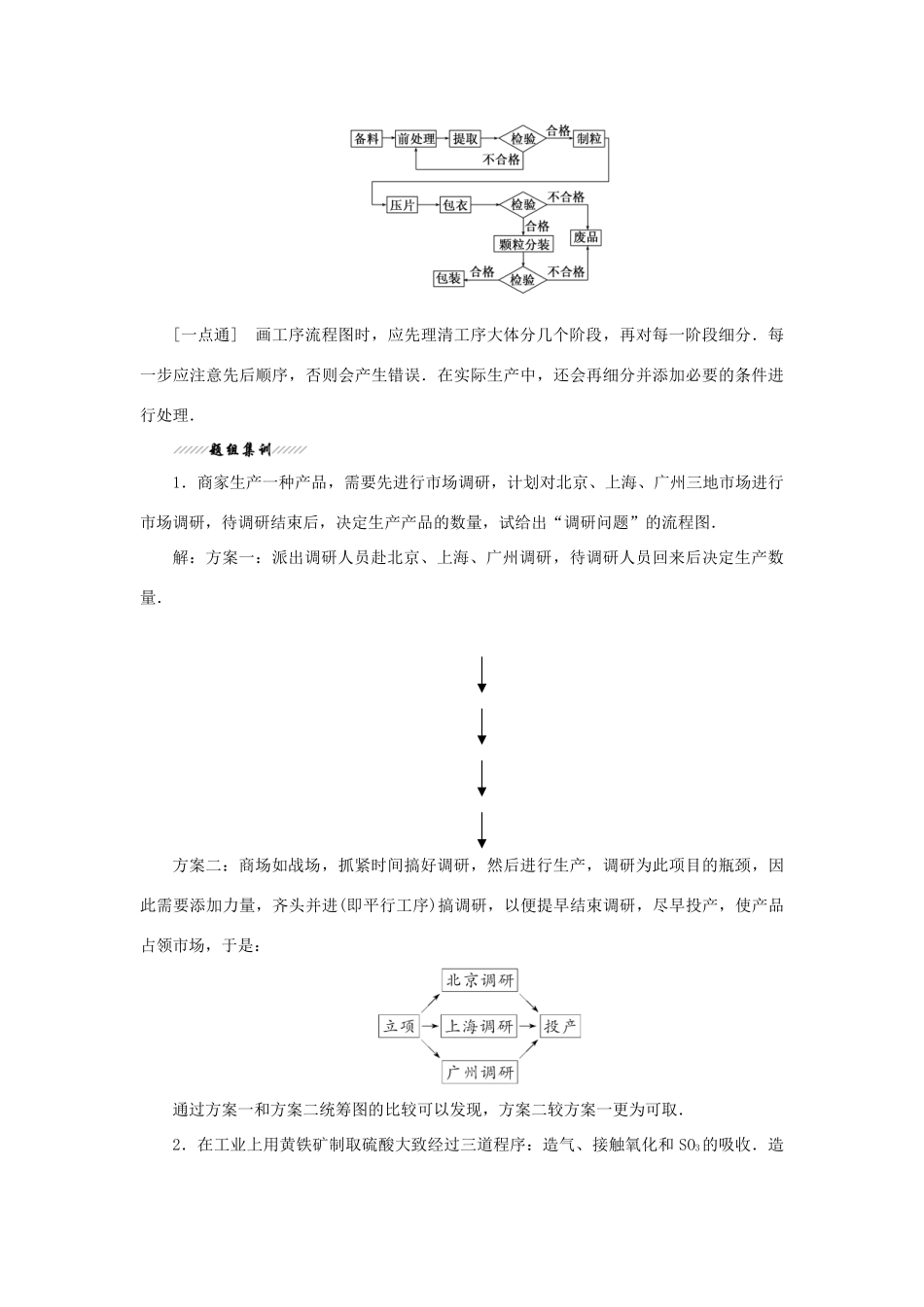

4.1 流程图工序流程图把处理事情的过程，按先后次序用框图来表示．这样的框图，称为工序流程图(又称统筹图)．1．流程图通常会有一个“起点”，一个或多个“终点”，用来描述具有先后顺序的时间特征的动态过程，由基本单元和流程线组成．2．流程图通常用来描述一个过程性的活动，活动的每一个明确的步骤构成流程图的一个基本单元，基本单元之间通过流程线产生联系，基本单元中的内容要根据需要确定，可以在基本单元中具体说明，也可以为基本单元设置若干个子单元． [例 1] 某药厂生产某产品的过程如下：(1)备料、前处理、提取、制粒、压片、包衣、颗粒分装、包装；(2)提取环节经检验，合格，进入下一工序，否则返回前处理；(3)包衣、颗粒分装两环节分别检验合格进入下一工序，否则为废品．画出生产该产品的工序流程图．[思路点拨] 搞清生产工序，按照工序过程画出流程图．[精解详析] 工序流程图如图所示．[一点通] 画工序流程图时，应先理清工序大体分几个阶段，再对每一阶段细分．每一步应注意先后顺序，否则会产生错误．在实际生产中，还会再细分并添加必要的条件进行处理．1．商家生产一种产品，需要先进行市场调研，计划对北京、上海、广州三地市场进行市场调研，待调研结束后，决定生产产品的数量，试给出“调研问题”的流程图．解：方案一：派出调研人员赴北京、上海、广州调研，待调研人员回来后决定生产数量．方案二：商场如战场，抓紧时间搞好调研，然后进行生产，调研为此项目的瓶颈，因此需要添加力量，齐头并进(即平行工序)搞调研，以便提早结束调研，尽早投产，使产品占领市场，于是：通过方案一和方案二统筹图的比较可以发现，方案二较方案一更为可取．2．在工业上用黄铁矿制取硫酸大致经过三道程序：造气、接触氧化和 SO3的吸收．造气，即黄铁矿与空气在沸腾炉中反应产生 SO2，矿渣作废物处理，SO2再经过净化处理；接触氧化，是使 SO2在接触室中反应产生 SO3和 SO2，其中 SO2再循环进行接触氧化；吸收阶段，是 SO3在吸收塔内反应产生硫酸和废气．请根据上述简介，画出制备硫酸的工序流程图．解：按照工序要求，可以画出如图所示的工序流程图． [例 2] 高二(1)班共有 40 名学生，每一次考试数学老师总要统计成绩在 100 分～150 分，80 分～100 分和 80 分以下的各分数段的人数，请你帮助老师设计一个程序流程图，解决上述问题．[思路点拨] 由[100，150][80，100)[0，80)分为三个档设计判断语句，选择适当...
