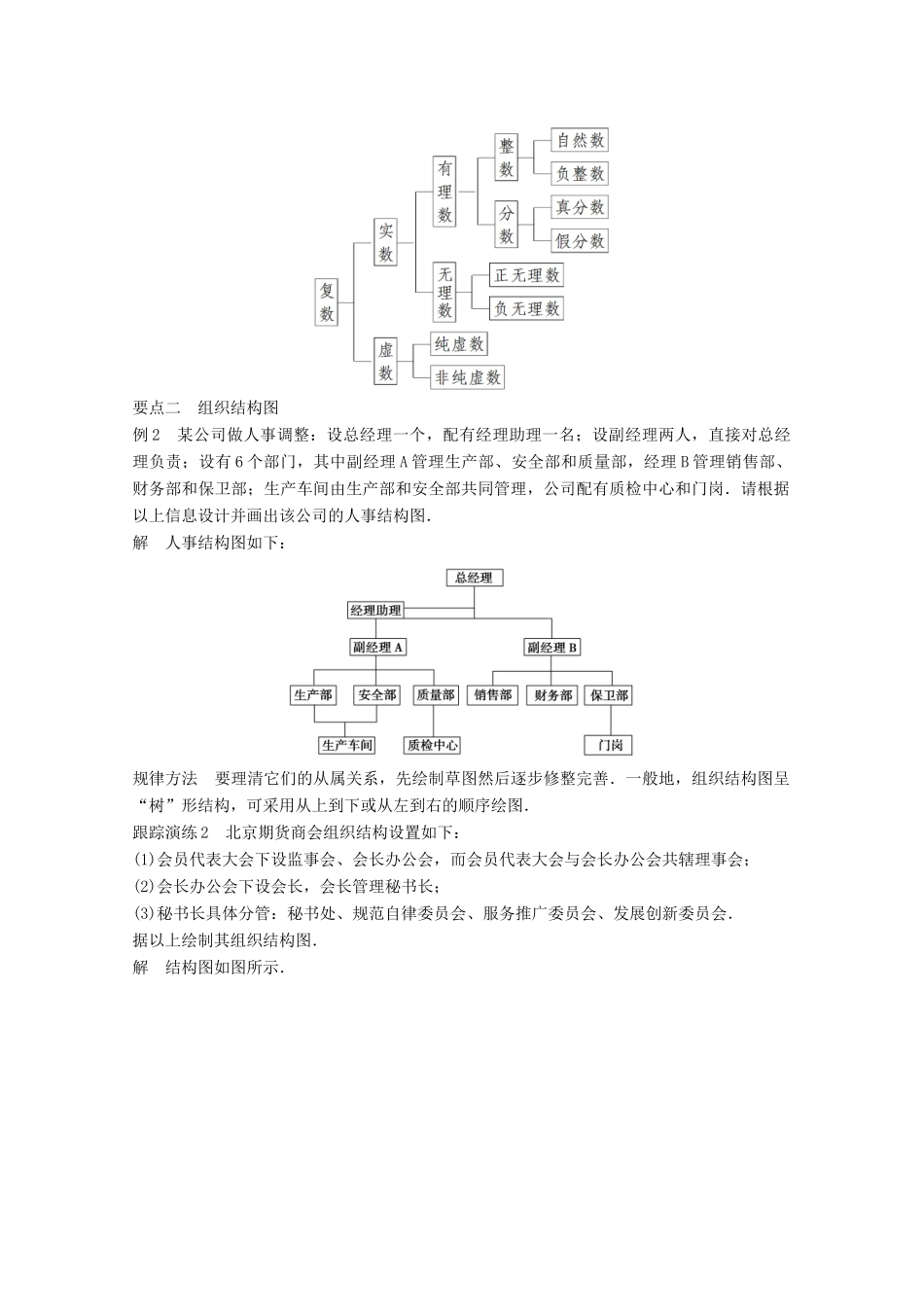

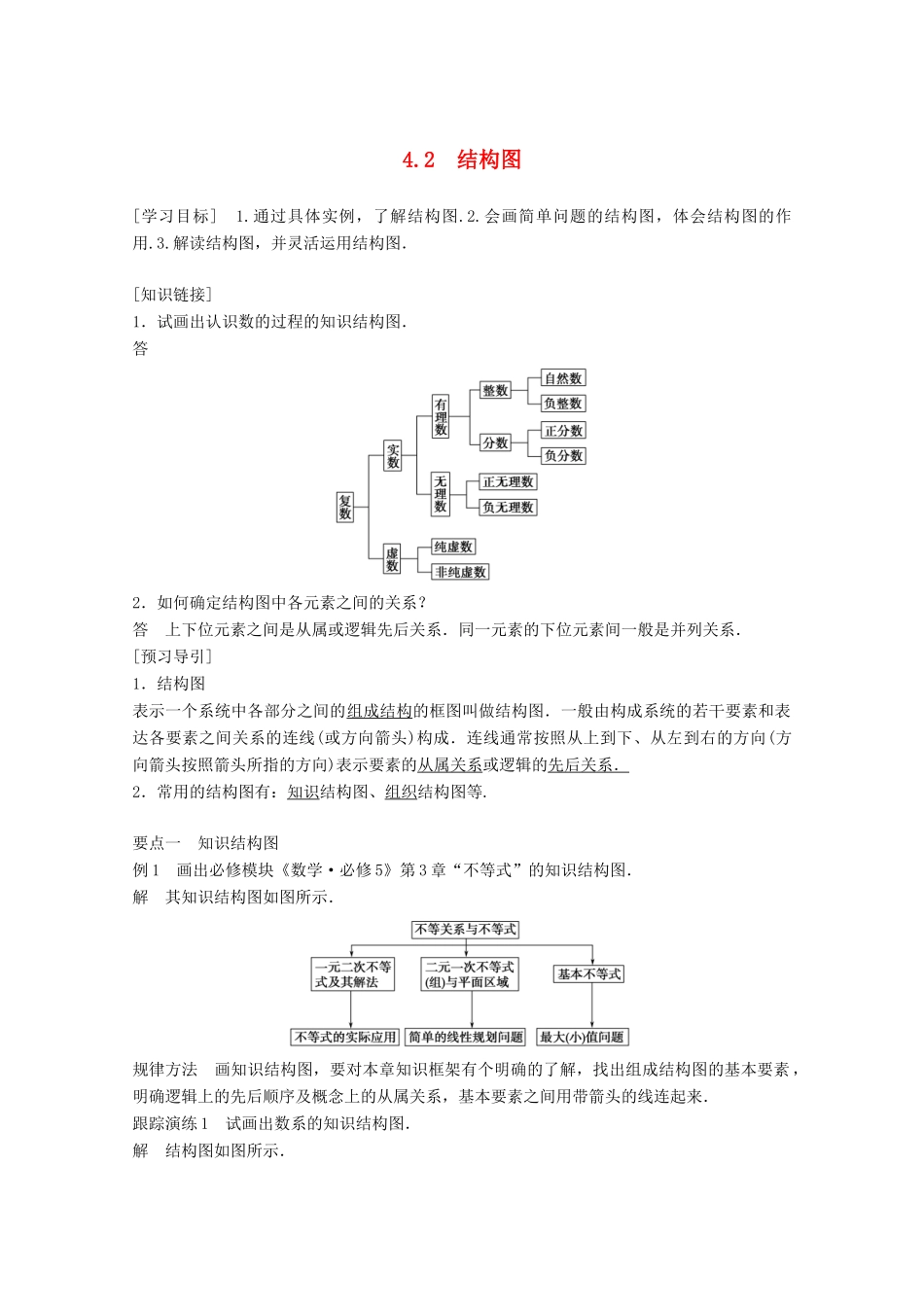

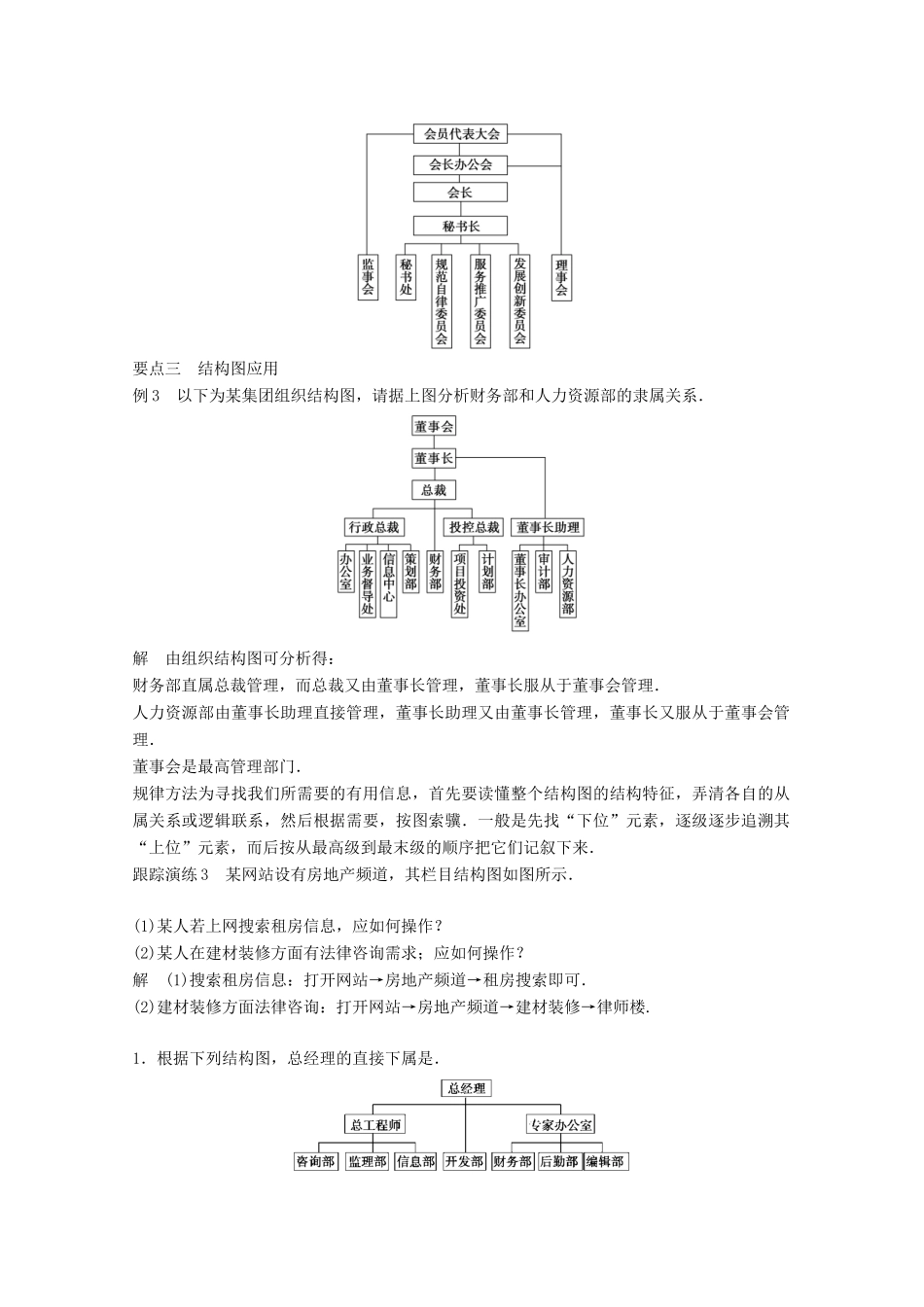

4.2 结构图[学习目标] 1.通过具体实例，了解结构图.2.会画简单问题的结构图，体会结构图的作用.3.解读结构图，并灵活运用结构图．[知识链接]1．试画出认识数的过程的知识结构图．答 2．如何确定结构图中各元素之间的关系？答 上下位元素之间是从属或逻辑先后关系．同一元素的下位元素间一般是并列关系．[预习导引]1．结构图表示一个系统中各部分之间的组成结构的框图叫做结构图．一般由构成系统的若干要素和表达各要素之间关系的连线(或方向箭头)构成．连线通常按照从上到下、从左到右的方向(方向箭头按照箭头所指的方向)表示要素的从属关系或逻辑的先后关系．2．常用的结构图有：知识结构图、组织结构图等.要点一 知识结构图例 1 画出必修模块《数学·必修 5》第 3 章“不等式”的知识结构图．解 其知识结构图如图所示．规律方法 画知识结构图，要对本章知识框架有个明确的了解，找出组成结构图的基本要素，明确逻辑上的先后顺序及概念上的从属关系，基本要素之间用带箭头的线连起来．跟踪演练 1 试画出数系的知识结构图．解 结构图如图所示．要点二 组织结构图例 2 某公司做人事调整：设总经理一个，配有经理助理一名；设副经理两人，直接对总经理负责；设有 6 个部门，其中副经理 A 管理生产部、安全部和质量部，经理 B 管理销售部、财务部和保卫部；生产车间由生产部和安全部共同管理，公司配有质检中心和门岗．请根据以上信息设计并画出该公司的人事结构图．解 人事结构图如下：规律方法 要理清它们的从属关系，先绘制草图然后逐步修整完善．一般地，组织结构图呈“树”形结构，可采用从上到下或从左到右的顺序绘图．跟踪演练 2 北京期货商会组织结构设置如下：(1)会员代表大会下设监事会、会长办公会，而会员代表大会与会长办公会共辖理事会；(2)会长办公会下设会长，会长管理秘书长；(3)秘书长具体分管：秘书处、规范自律委员会、服务推广委员会、发展创新委员会．据以上绘制其组织结构图．解 结构图如图所示．要点三 结构图应用例 3 以下为某集团组织结构图，请据上图分析财务部和人力资源部的隶属关系．解 由组织结构图可分析得：财务部直属总裁管理，而总裁又由董事长管理，董事长服从于董事会管理．人力资源部由董事长助理直接管理，董事长助理又由董事长管理，董事长又服从于董事会管理．董事会是最高管理部门．规律方法为寻找我们所需要的有用信息，首先要读懂整个结构图的结构特征，弄清各自的从属...
