框剪结构高层住宅人货梯基础施工方案

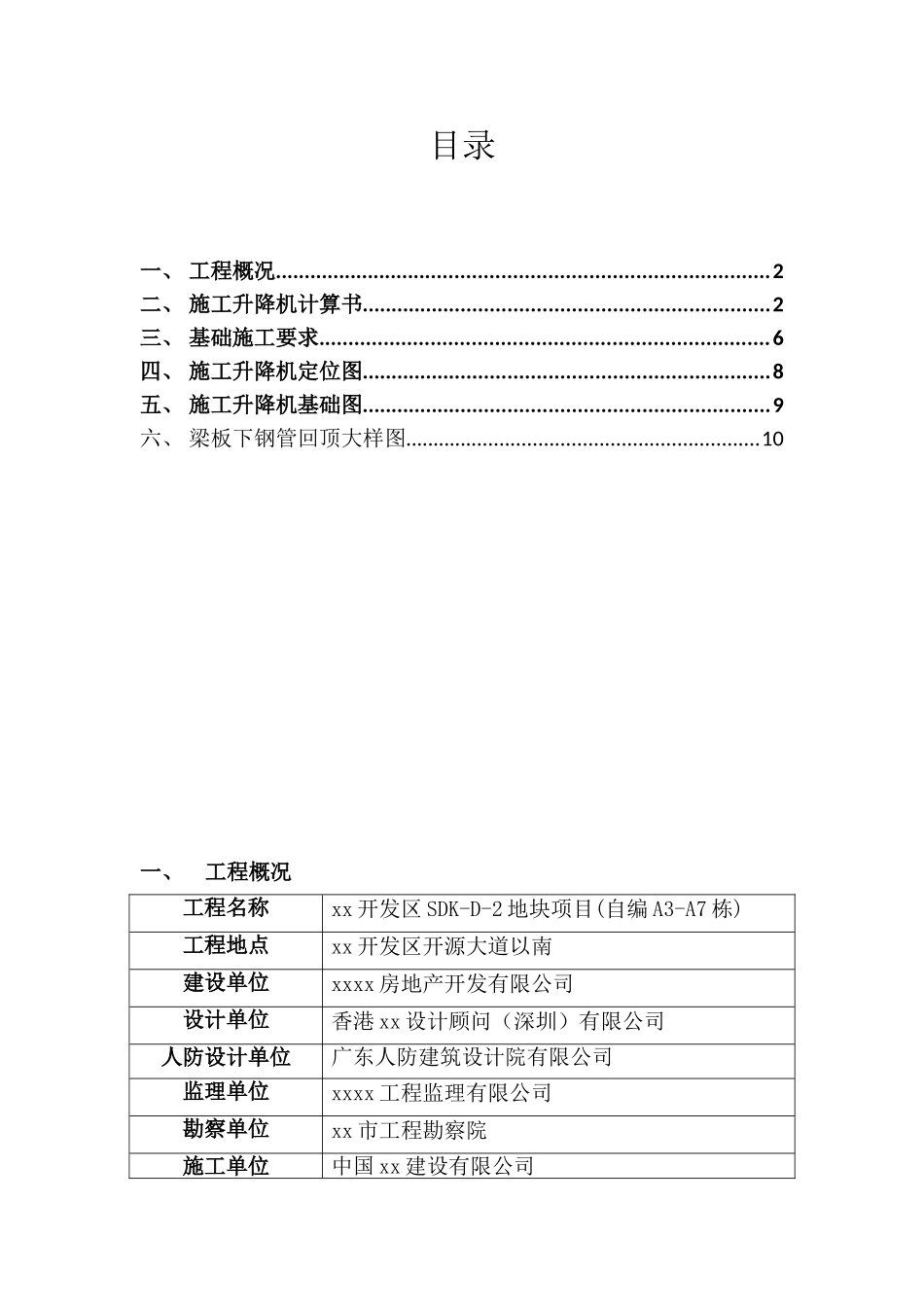

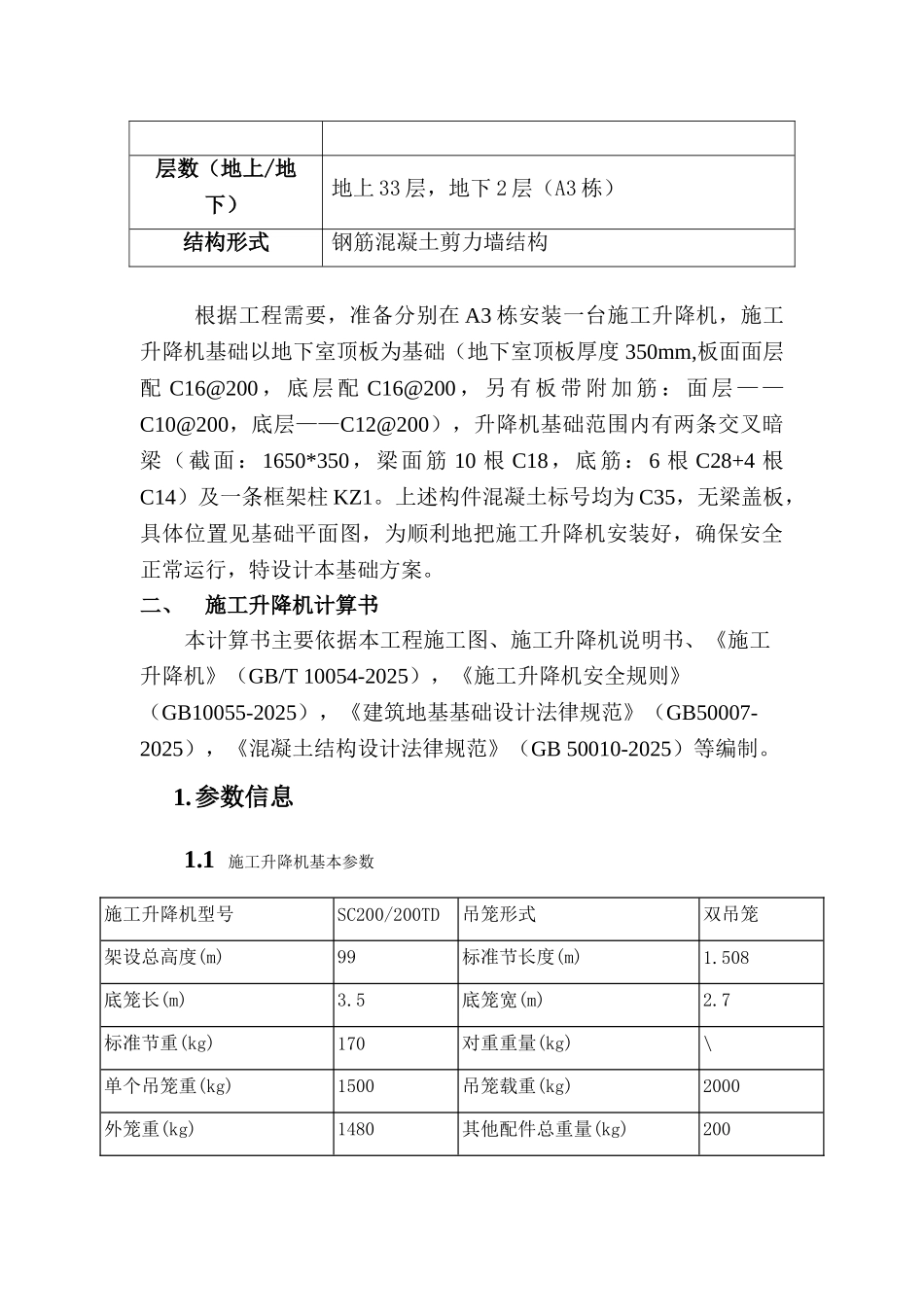

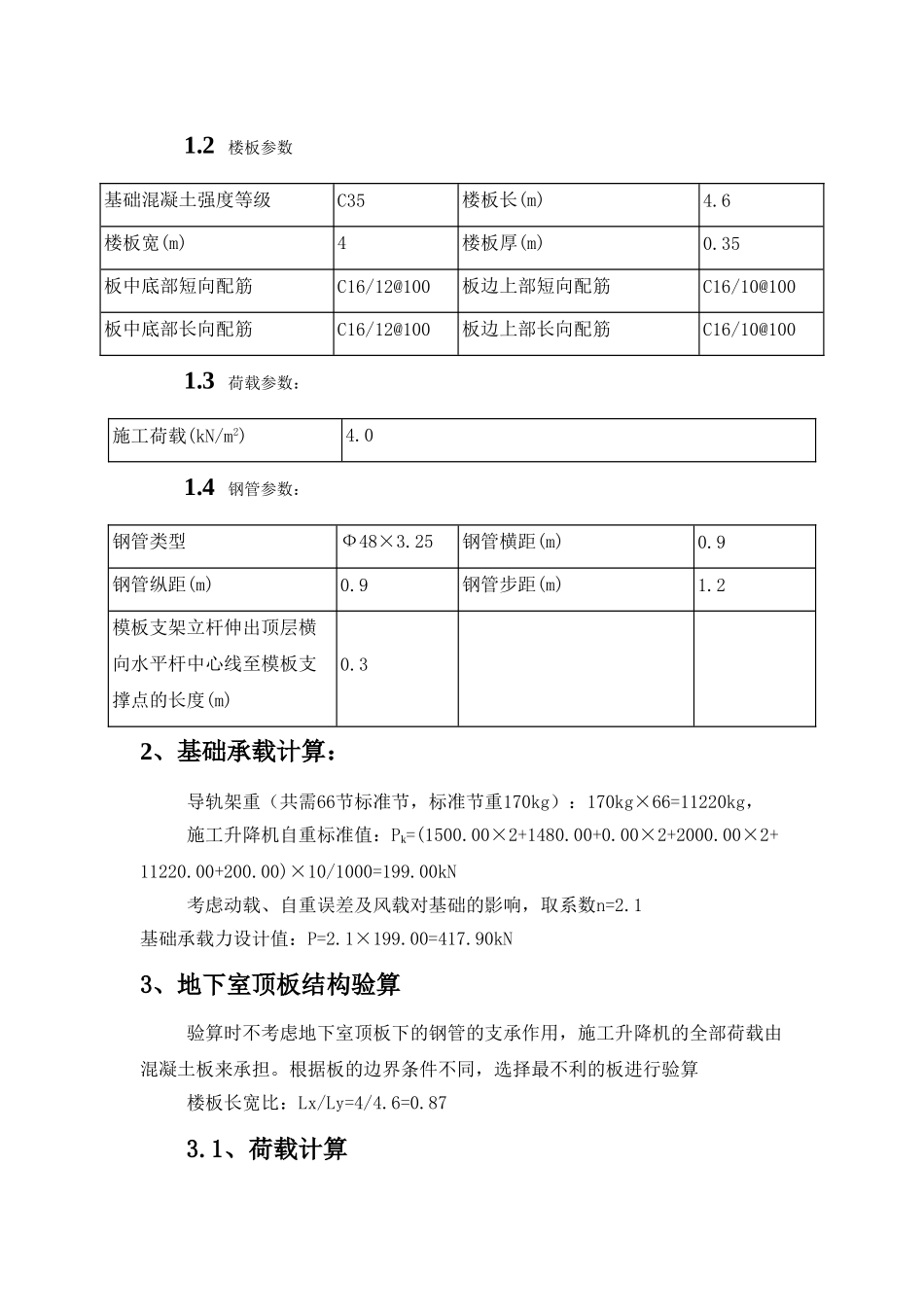

目录一、 工程概况.....................................................................................2二、 施工升降机计算书......................................................................2三、 基础施工要求.............................................................................6四、 施工升降机定位图......................................................................8五、 施工升降机基础图......................................................................9六、 梁板下钢管回顶大样图................................................................10一、工程概况工程名称xx 开发区 SDK-D-2 地块项目(自编 A3-A7 栋)工程地点xx 开发区开源大道以南建设单位xxxx 房地产开发有限公司设计单位香港 xx 设计顾问（深圳）有限公司人防设计单位广东人防建筑设计院有限公司监理单位xxxx 工程监理有限公司勘察单位xx 市工程勘察院施工单位中国 xx 建设有限公司层数（地上/地下）地上 33 层，地下 2 层（A3 栋）结构形式钢筋混凝土剪力墙结构根据工程需要，准备分别在 A3 栋安装一台施工升降机，施工升降机基础以地下室顶板为基础（地下室顶板厚度 350mm,板面面层配 C16@200 ， 底 层 配 C16@200 ， 另 有 板 带 附 加 筋 ： 面 层 — —C10@200，底层——C12@200），升降机基础范围内有两条交叉暗梁（截面：1650*350，梁面筋 10 根 C18，底筋：6 根 C28+4 根C14）及一条框架柱 KZ1。上述构件混凝土标号均为 C35，无梁盖板，具体位置见基础平面图，为顺利地把施工升降机安装好，确保安全正常运行，特设计本基础方案。二、施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2025），《施工升降机安全规则》（GB10055-2025），《建筑地基基础设计法律规范》（GB50007-2025），《混凝土结构设计法律规范》（GB 50010-2025）等编制。1.参数信息1.1 施工升降机基本参数施工升降机型号SC200/200TD吊笼形式双吊笼架设总高度(m)99标准节长度(m)1.508底笼长(m)3.5底笼宽(m)2.7标准节重(kg)170对重重量(kg)\单个吊笼重(kg)1500吊笼载重(kg)2000外笼重(kg)1480其他配件总重量(kg)2001.2 楼板参数基础混凝土强度等级C35楼板长(m)4.6楼板宽(m)4楼板厚(m)0.35板中底部短向配筋C16/12@100板边上部短向配筋C16...
