桓仁县某水库输水工程实施性施工组织设计

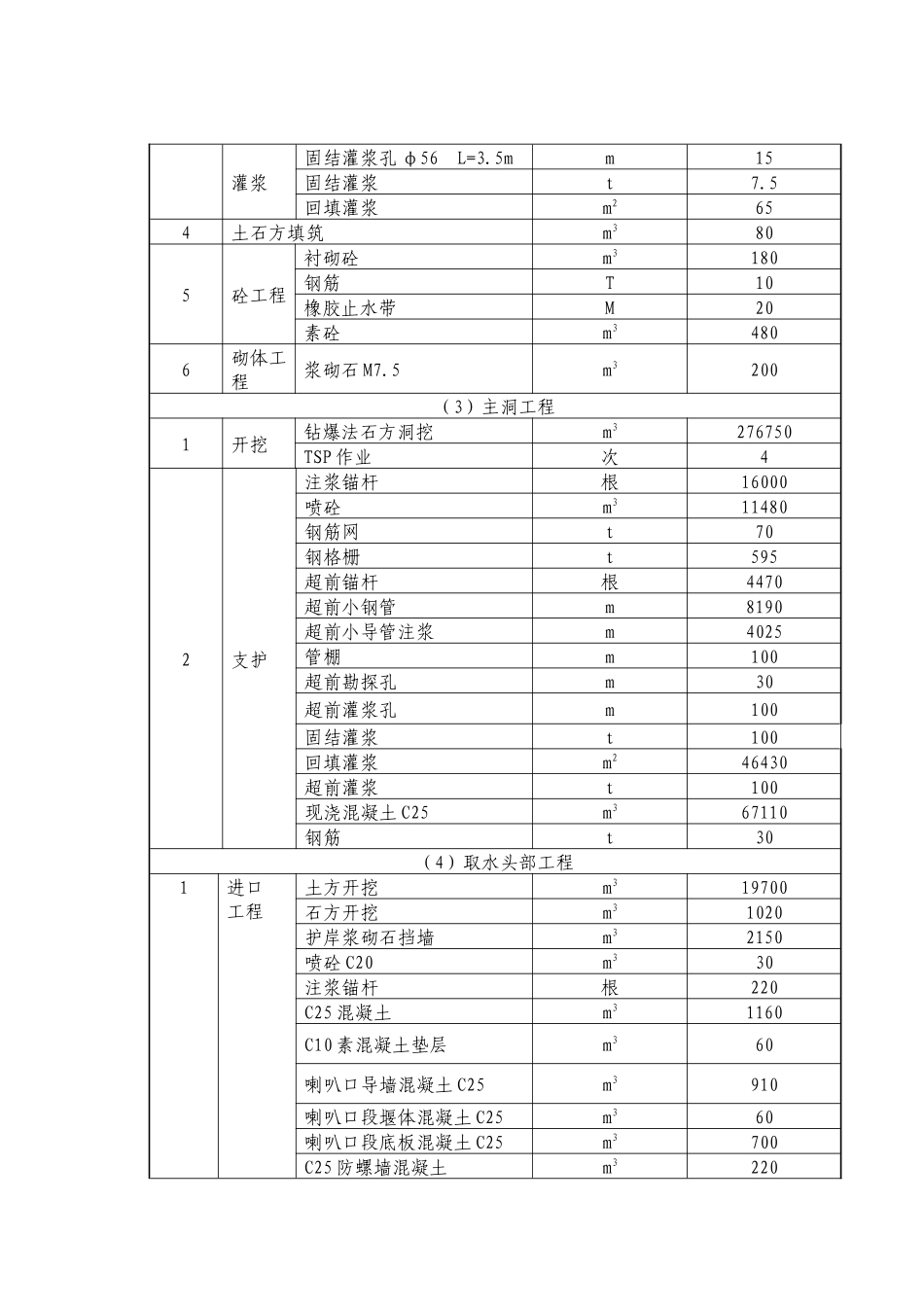

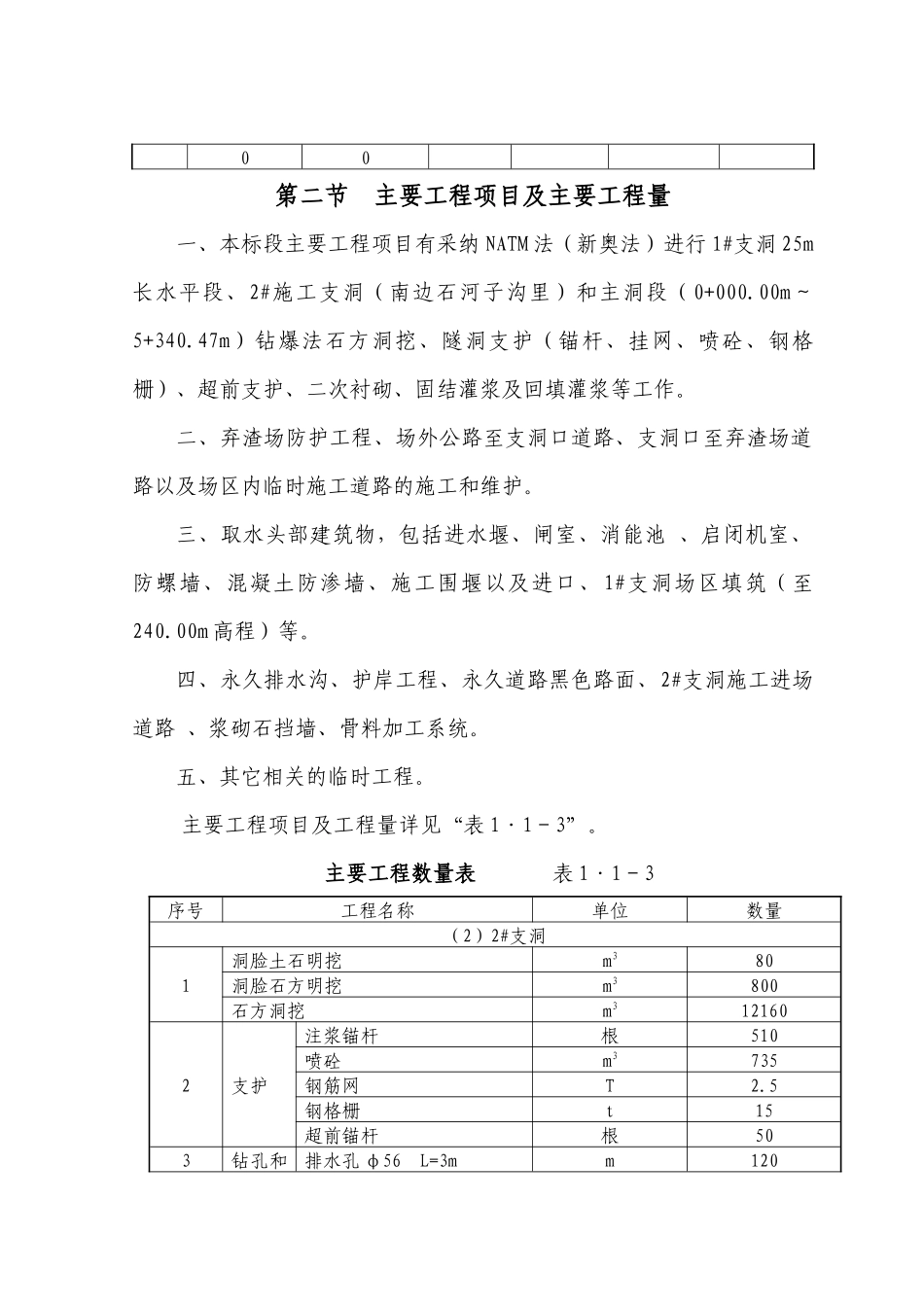

第一章 工程概况第一节 工程范围及设计标准本合同工程位于 xx 县境内，包括取水头部以及采纳钻爆法施工的长约 5.34km（桩号 0+000.00m—5+340.47m）主洞段、1#支洞 25m 长水平段、2#施工支洞、永久排水沟、护岸工程、永久道路黑色路面、2#支洞施工进场道路、浆砌石挡墙以及骨料加工系统等工程。另外包括施工围堰、弃渣场防护、场内施工道路以及其它附属临时工程等。主洞断面形式为 7.0×7.0m 的马蹄形断面；支洞断面形式为 5×5m 城门洞形断面。主洞施工特性见“表 1·1－1”，支洞施工特性见“表 1·1－2” 主 洞 施 工 特 性 表表 1·1－1支洞编号支洞与主洞交点座标主支洞交点处高程(m)主支洞交点处桩号(m)主洞起点设计底高程(m)主洞终点设计底高程（m）XY1#4569593.39042443334.960229.080+450.569229.85227.612#4570445.52142441427.064228.782+540.229229.85227.61支 洞 施 工 特 性 表表 1·1－2支洞编号支洞进口座标支洞综合坡度支洞进口底高程(m)支洞末端底高程(m)支洞长度（m）XY1#4569805.87642443513.6371/22.9240.00229.66275.12#4569967.4842441459.091/3.24330.00228.78483.900第二节 主要工程项目及主要工程量一、本标段主要工程项目有采纳 NATM 法（新奥法）进行 1#支洞 25m长水平段、2#施工支洞（南边石河子沟里）和主洞段（0+000.00m～5+340.47m）钻爆法石方洞挖、隧洞支护（锚杆、挂网、喷砼、钢格栅）、超前支护、二次衬砌、固结灌浆及回填灌浆等工作。二、弃渣场防护工程、场外公路至支洞口道路、支洞口至弃渣场道路以及场区内临时施工道路的施工和维护。三、取水头部建筑物，包括进水堰、闸室、消能池 、启闭机室、防螺墙、混凝土防渗墙、施工围堰以及进口、 1#支洞场区填筑（至240.00m 高程）等。四、永久排水沟、护岸工程、永久道路黑色路面、2#支洞施工进场道路 、浆砌石挡墙、骨料加工系统。五、其它相关的临时工程。 主要工程项目及工程量详见“表 1·1－3”。 主要工程数量表 表 1·1－3序号工程名称单位数量（2）2#支洞1洞脸土石明挖m380洞脸石方明挖m3800石方洞挖m3121602支护注浆锚杆根510喷砼m3735钢筋网T2.5钢格栅t15超前锚杆根503钻孔和排水孔 φ56 L=3m m120灌浆固结灌浆孔 φ56 L=3.5m m15固结灌浆t7.5回填灌浆m2654土石方填筑m3805砼工程衬砌砼m3180钢筋T10橡胶止水带M20素砼m34806砌体工 程浆砌石 M7.5m3200（3）主洞工程1开挖钻爆法石方洞挖m3276750T...
