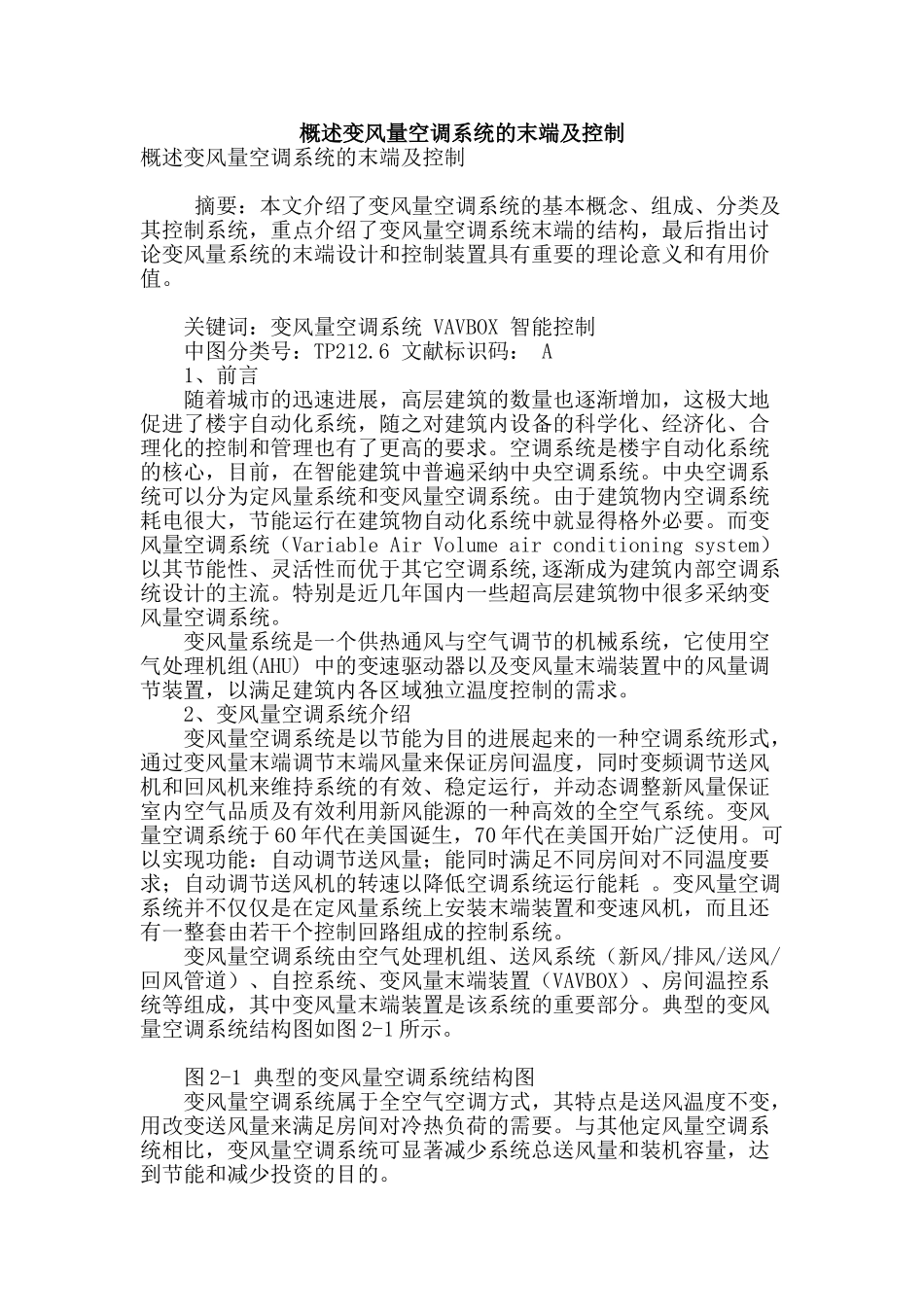

概述变风量空调系统的末端及控制概述变风量空调系统的末端及控制 摘要：本文介绍了变风量空调系统的基本概念、组成、分类及其控制系统，重点介绍了变风量空调系统末端的结构，最后指出讨论变风量系统的末端设计和控制装置具有重要的理论意义和有用价值。 关键词：变风量空调系统 VAVBOX 智能控制 中图分类号：TP212.6 文献标识码： A 1、前言 随着城市的迅速进展，高层建筑的数量也逐渐增加，这极大地促进了楼宇自动化系统，随之对建筑内设备的科学化、经济化、合理化的控制和管理也有了更高的要求。空调系统是楼宇自动化系统的核心，目前，在智能建筑中普遍采纳中央空调系统。中央空调系统可以分为定风量系统和变风量空调系统。由于建筑物内空调系统耗电很大，节能运行在建筑物自动化系统中就显得格外必要。而变风量空调系统（Variable Air Volume air conditioning system）以其节能性、灵活性而优于其它空调系统,逐渐成为建筑内部空调系统设计的主流。特别是近几年国内一些超高层建筑物中很多采纳变风量空调系统。 变风量系统是一个供热通风与空气调节的机械系统，它使用空气处理机组(AHU) 中的变速驱动器以及变风量末端装置中的风量调节装置，以满足建筑内各区域独立温度控制的需求。 2、变风量空调系统介绍 变风量空调系统是以节能为目的进展起来的一种空调系统形式，通过变风量末端调节末端风量来保证房间温度，同时变频调节送风机和回风机来维持系统的有效、稳定运行，并动态调整新风量保证室内空气品质及有效利用新风能源的一种高效的全空气系统。变风量空调系统于 60 年代在美国诞生，70 年代在美国开始广泛使用。可以实现功能：自动调节送风量；能同时满足不同房间对不同温度要求；自动调节送风机的转速以降低空调系统运行能耗 。变风量空调系统并不仅仅是在定风量系统上安装末端装置和变速风机，而且还有一整套由若干个控制回路组成的控制系统。 变风量空调系统由空气处理机组、送风系统（新风/排风/送风/回风管道）、自控系统、变风量末端装置（VAVBOX）、房间温控系统等组成，其中变风量末端装置是该系统的重要部分。典型的变风量空调系统结构图如图 2-1 所示。 图 2-1 典型的变风量空调系统结构图 变风量空调系统属于全空气空调方式，其特点是送风温度不变，用改变送风量来满足房间对冷热负荷的需要。与其他定风量空调系统相比，变风量空调系统可显著减少系统总送风量和装机容量，达到节能和减少投资的...
