水利枢纽右副坝i标钻孔高喷防渗墙试验施工

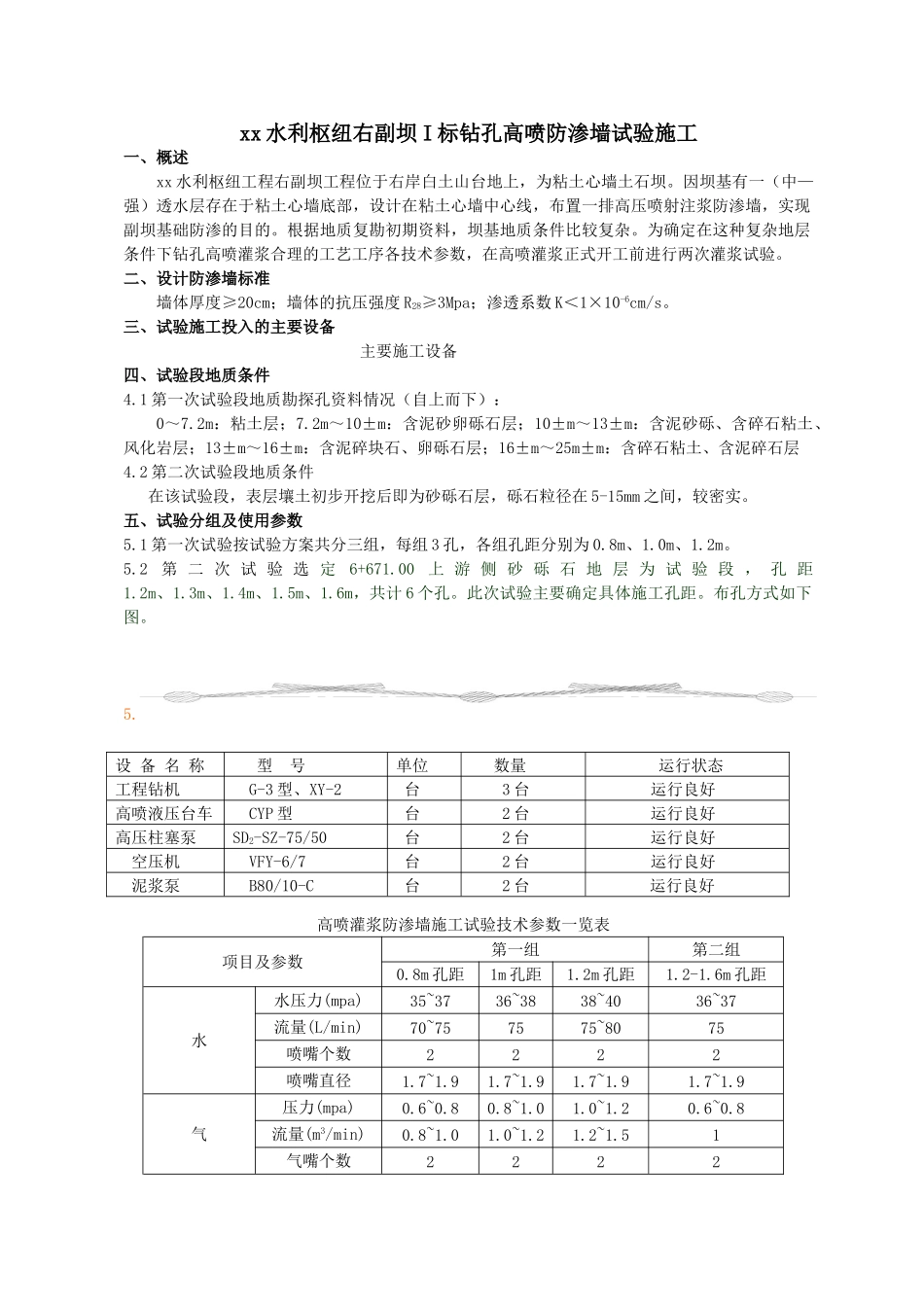

xx 水利枢纽右副坝 I 标钻孔高喷防渗墙试验施工一、概述 xx 水利枢纽工程右副坝工程位于右岸白土山台地上，为粘土心墙土石坝。因坝基有一（中—强）透水层存在于粘土心墙底部，设计在粘土心墙中心线，布置一排高压喷射注浆防渗墙，实现副坝基础防渗的目的。根据地质复勘初期资料，坝基地质条件比较复杂。为确定在这种复杂地层条件下钻孔高喷灌浆合理的工艺工序各技术参数，在高喷灌浆正式开工前进行两次灌浆试验。二、设计防渗墙标准墙体厚度≥20cm；墙体的抗压强度 R28≥3Mpa；渗透系数 K＜1×10-6cm/s。三、试验施工投入的主要设备主要施工设备四、试验段地质条件4.1 第一次试验段地质勘探孔资料情况（自上而下）：0～7.2m：粘土层；7.2m～10±m：含泥砂卵砾石层；10±m～13±m：含泥砂砾、含碎石粘土、风化岩层；13±m～16±m：含泥碎块石、卵砾石层；16±m～25m±m：含碎石粘土、含泥碎石层4.2 第二次试验段地质条件 在该试验段，表层壤土初步开挖后即为砂砾石层，砾石粒径在 5-15mm 之间，较密实。五、试验分组及使用参数5.1 第一次试验按试验方案共分三组，每组 3 孔，各组孔距分别为 0.8m、1.0m、1.2m。5.2第 二 次 试 验 选 定6+671.00上 游 侧 砂 砾 石 地 层 为 试 验 段 ， 孔 距1.2m、1.3m、1.4m、1.5m、1.6m，共计 6 个孔。此次试验主要确定具体施工孔距。布孔方式如下图。5.3 各组使用参数详见下表高喷灌浆防渗墙施工试验技术参数一览表项目及参数第一组第二组0.8m 孔距1m 孔距1.2m 孔距1.2-1.6m 孔距水水压力(mpa)35~3736~3838~4036~37流量(L/min)70~757575~8075喷嘴个数2222喷嘴直径1.7~1.91.7~1.91.7~1.91.7~1.9气压力(mpa)0.6~0.80.8~1.01.0~1.20.6~0.8流量(m3/min)0.8~1.01.0~1.21.2~1.51气嘴个数2222设 备 名 称型 号单位数量运行状态工程钻机G-3 型、XY-2台3 台运行良好高喷液压台车CYP 型台2 台运行良好高压柱塞泵SD2-SZ-75/50台2 台运行良好空压机VFY-6/7台2 台运行良好泥浆泵B80/10-C台2 台运行良好环状间隙(mm)1.0~1.51.0~1.51.0~1.51.0~1.5浆压力(mpa)0.1~0.50.3~0.70.6~1.00.3~0.7流量(L/min)60~7065~7570~8065~70密度(g/cm3)1.6~1.71.6~1.71.6~1.71.6~1.7浆嘴个数2222浆嘴直径(mm)6~106~106~106~10孔口回浆密度(g/cm3)不小于 1.20提升速度 V(cm/min)粉土层12~1511~1410~13…砂土层15~201510~15…卵、砾石层12~1510~148~1218每分钟摆动次数1414摆角( ° ) ...
