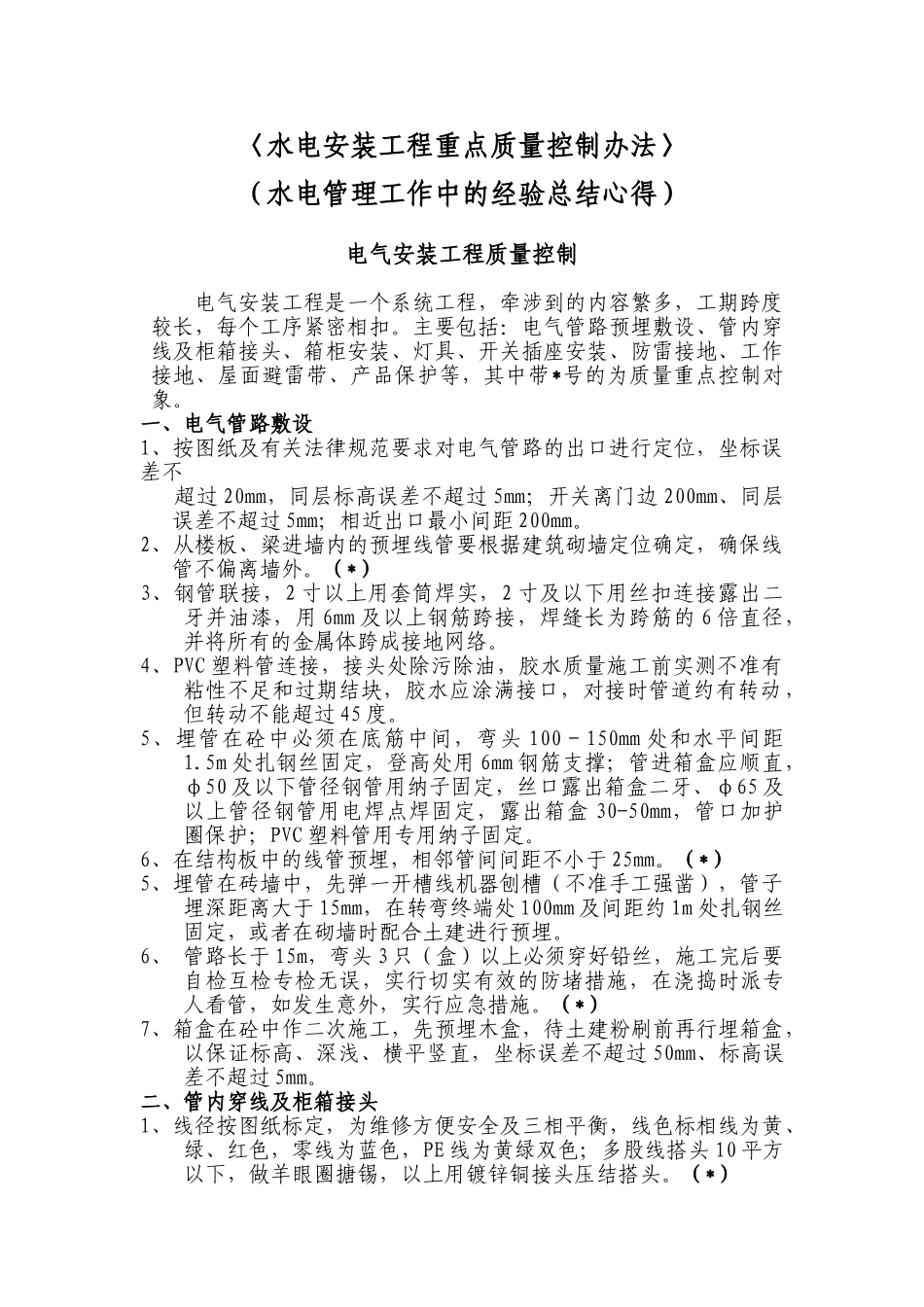

〈水电安装工程重点质量控制办法〉（水电管理工作中的经验总结心得）电气安装工程质量控制电气安装工程是一个系统工程，牵涉到的内容繁多，工期跨度较长，每个工序紧密相扣。主要包括：电气管路预埋敷设、管内穿线及柜箱接头、箱柜安装、灯具、开关插座安装、防雷接地、工作接地、屋面避雷带、产品保护等，其中带*号的为质量重点控制对象。一、电气管路敷设1、按图纸及有关法律规范要求对电气管路的出口进行定位，坐标误差不 超过 20mm，同层标高误差不超过 5mm；开关离门边 200mm、同层误差不超过 5mm；相近出口最小间距 200mm。2、从楼板、梁进墙内的预埋线管要根据建筑砌墙定位确定，确保线管不偏离墙外。（*）3、钢管联接，2 寸以上用套筒焊实，2 寸及以下用丝扣连接露出二牙并油漆，用 6mm 及以上钢筋跨接，焊缝长为跨筋的 6 倍直径，并将所有的金属体跨成接地网络。4、PVC 塑料管连接，接头处除污除油，胶水质量施工前实测不准有粘性不足和过期结块，胶水应涂满接口，对接时管道约有转动，但转动不能超过 45 度。5、埋管在砼中必须在底筋中间，弯头 100－150mm 处和水平间距1.5m 处扎钢丝固定，登高处用 6mm 钢筋支撑；管进箱盒应顺直，φ50 及以下管径钢管用纳子固定，丝口露出箱盒二牙、φ65 及以上管径钢管用电焊点焊固定，露出箱盒 30-50mm，管口加护圈保护；PVC 塑料管用专用纳子固定。6、在结构板中的线管预埋，相邻管间间距不小于 25mm。（*）5、埋管在砖墙中，先弹一开槽线机器刨槽（不准手工强凿），管子埋深距离大于 15mm，在转弯终端处 100mm 及间距约 1m 处扎钢丝固定，或者在砌墙时配合土建进行预埋。6、 管路长于 15m，弯头 3 只（盒）以上必须穿好铅丝，施工完后要自检互检专检无误，实行切实有效的防堵措施，在浇捣时派专人看管，如发生意外，实行应急措施。（*）7、箱盒在砼中作二次施工，先预埋木盒，待土建粉刷前再行埋箱盒，以保证标高、深浅、横平竖直，坐标误差不超过 50mm、标高误差不超过 5mm。二、管内穿线及柜箱接头1、线径按图纸标定，为维修方便安全及三相平衡，线色标相线为黄、绿、红色，零线为蓝色，PE 线为黄绿双色；多股线搭头 10 平方以下，做羊眼圈搪锡，以上用镀锌铜接头压结搭头。（*）2、线进箱柜宜放一定余量，一般进线在左，出线在右，铁管要用护圈。3、在开关、插座进桩头为一头一线，不准串接；多线并头搪锡，做到饱满光亮且用三点抱压式专用压接钳连接....
