永磁机试验作业指导书

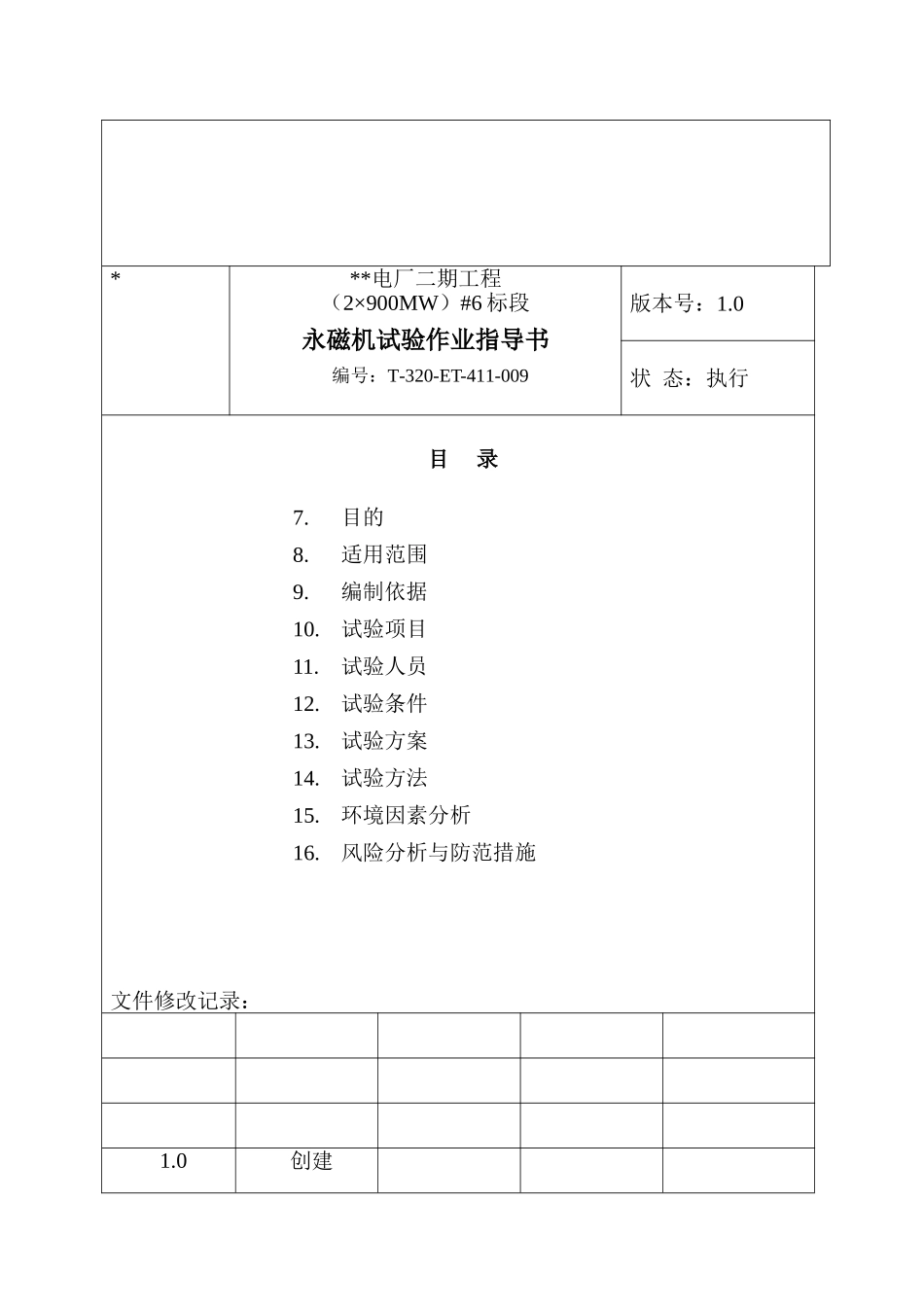

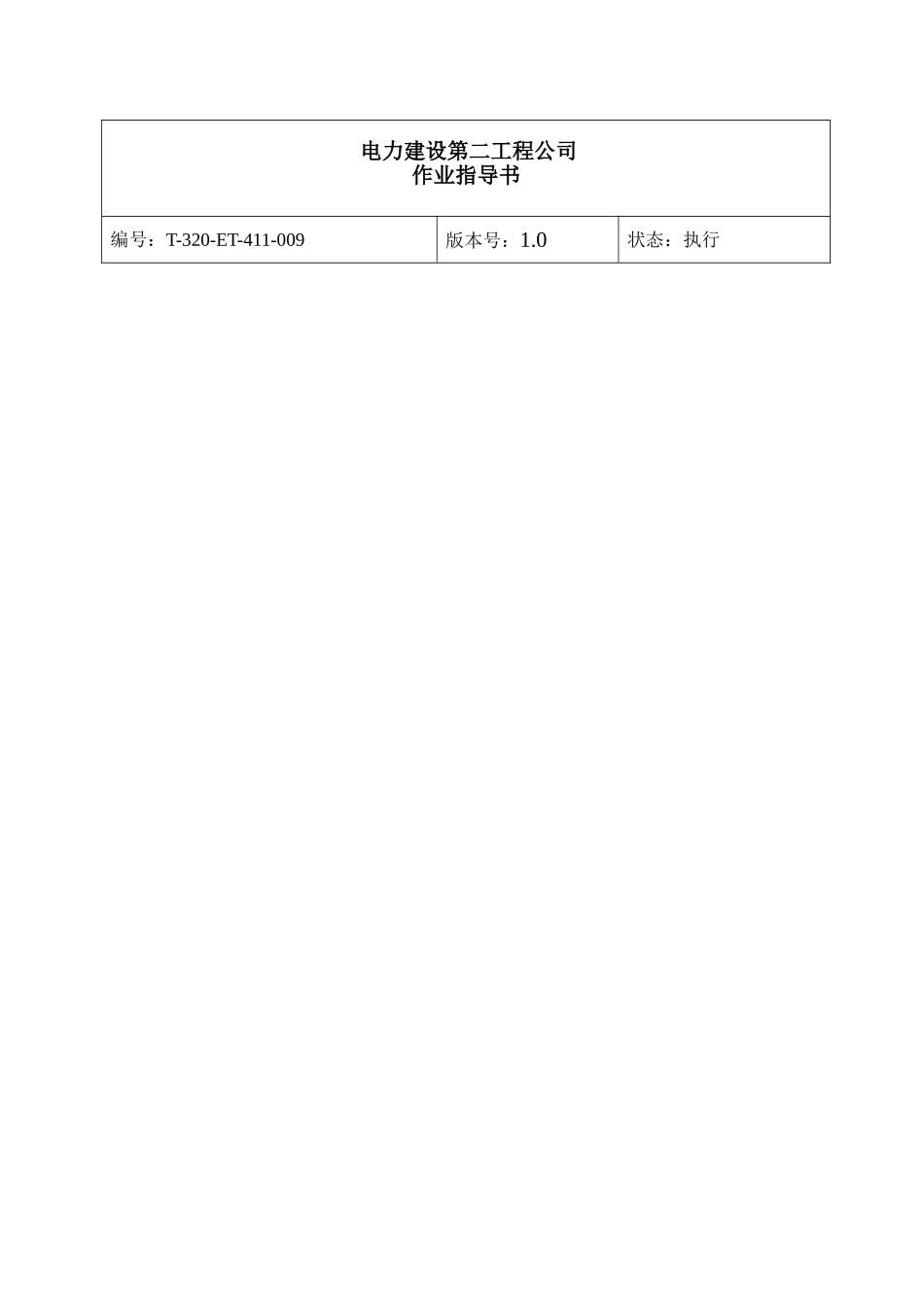

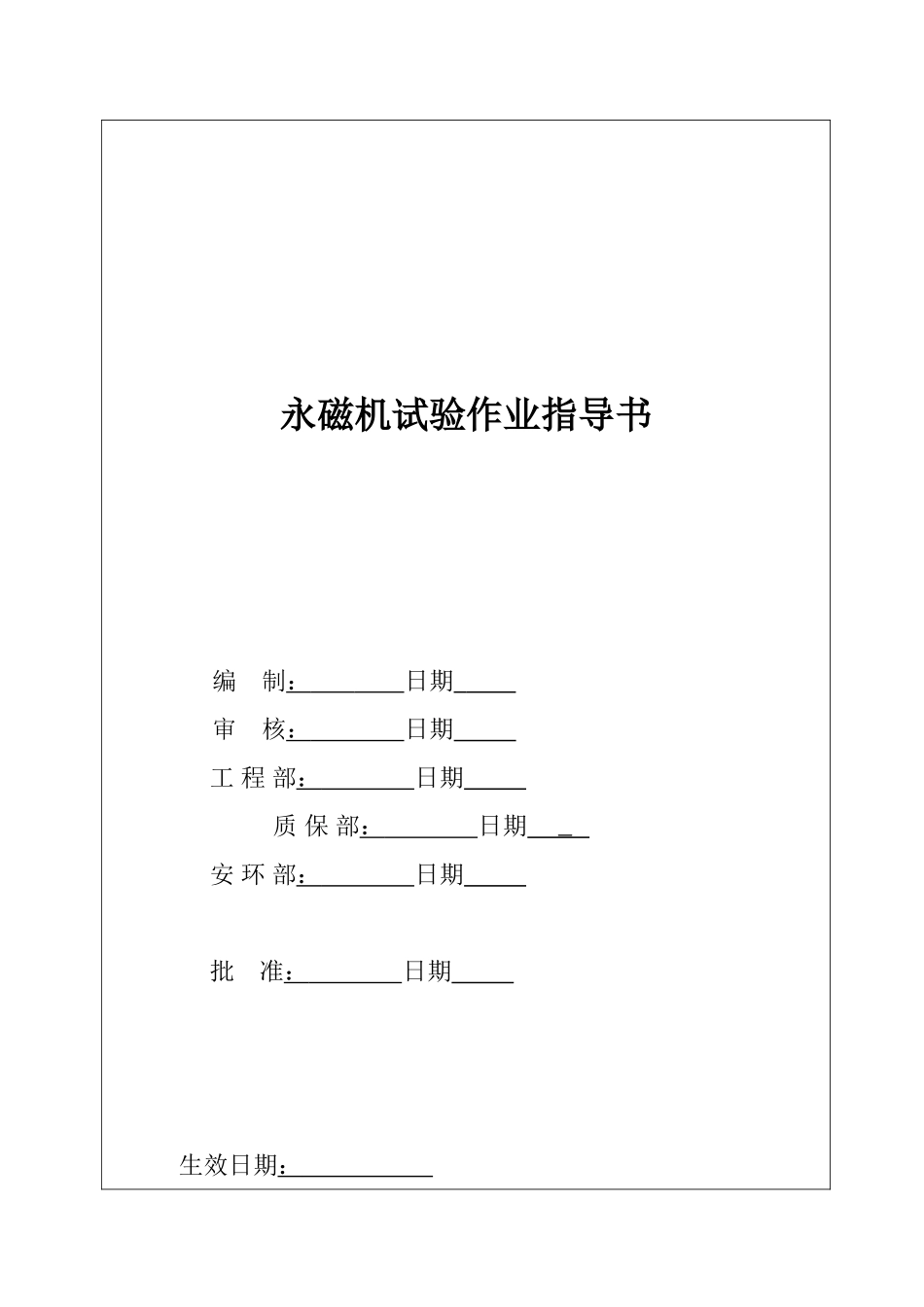

电力建设第二工程公司作业指导书编号：T-320-ET-411-009版本号：1.0状态：执行永磁机试验作业指导书编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 生效日期： ***电厂二期工程（2×900MW）#6 标段永磁机试验作业指导书编号：T-320-ET-411-009版本号：1.0状 态：执行目 录7.目的8.适用范围9.编制依据10.试验项目11.试验人员12.试验条件13.试验方案14.试验方法15.环境因素分析16.风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人17.目的：为了保证**电厂二期工程（2×900MW）#6 标段永磁机设备安装的施工质量，检验永磁机安装质量和制造质量符合有关规程规定，保证永磁机安全投运。18.适用范围：适用于**电厂二期工程（2×900MW）#6 标段永磁机交接试验。19.编制依据：19.3. SIEMENS 施工图纸及安装手册19.4. 《电力建设安全工作规程第 1 部分：火力发电厂》 （DL5009.1-2025）19.5. 《电气装置安装工程电气设备交接试验标准》 （GB50150—91）20.试验项目：20.3. 测量绕组的绝缘电阻20.4. 测量绕组的直流电阻20.5. 绕组的沟通耐压试验21.试验人员：21.3. 试验负责人：1 名。21.4. 试验员：2 名。22.试验条件：22.3. 制造厂技术文件和出厂试验报告齐全。22.4. 设备安装工作结束，设备接地良好可靠。22.5. 现场道路通畅。23.试验方案：见附图一。24.试验方法：24.3. 测量定子绕组的直流电阻：24.3.1. 试验接线： 220VAC速测欧姆计测试定子绕组直流电阻图定子绕组24.3.2. 试验仪器：速测欧姆计TG3960-7，温度计。24.3.3. 试验步骤：25.将被测绕组接入仪器，检查试验接线正确。26.按测试仪器的操作使用规程进行操作。27.记录环境温度和绕组电阻的测量值。28.重复以上步骤，依次测量其余绕组的值。29.记录表格： 温度：测量绕组U-OV-OW-O电阻值29.3.1. 数据分析：换算到同温度下，与出厂值比较，相互误差不大于 2%。29.3.2. 安全注意事项：30.测试导线应有足够的截面。31.更换试验接线时，一定要先断开试验电源。31.3. 测量定子绕组的绝缘电阻：31.3.1. 试验接线：将定子绕组头尾短接，接入兆欧表。31.3.2. 试验仪器：500V 兆欧表。31.3.3. 试验步骤：32.将定子三相绕组头尾短接后，接地放电，时间不小于 1 分钟。33.测量定子绕组对外壳的绝缘电阻，记录 1 分钟的电阻值。34.同时记录测试温度。35.测量完毕，将定...
