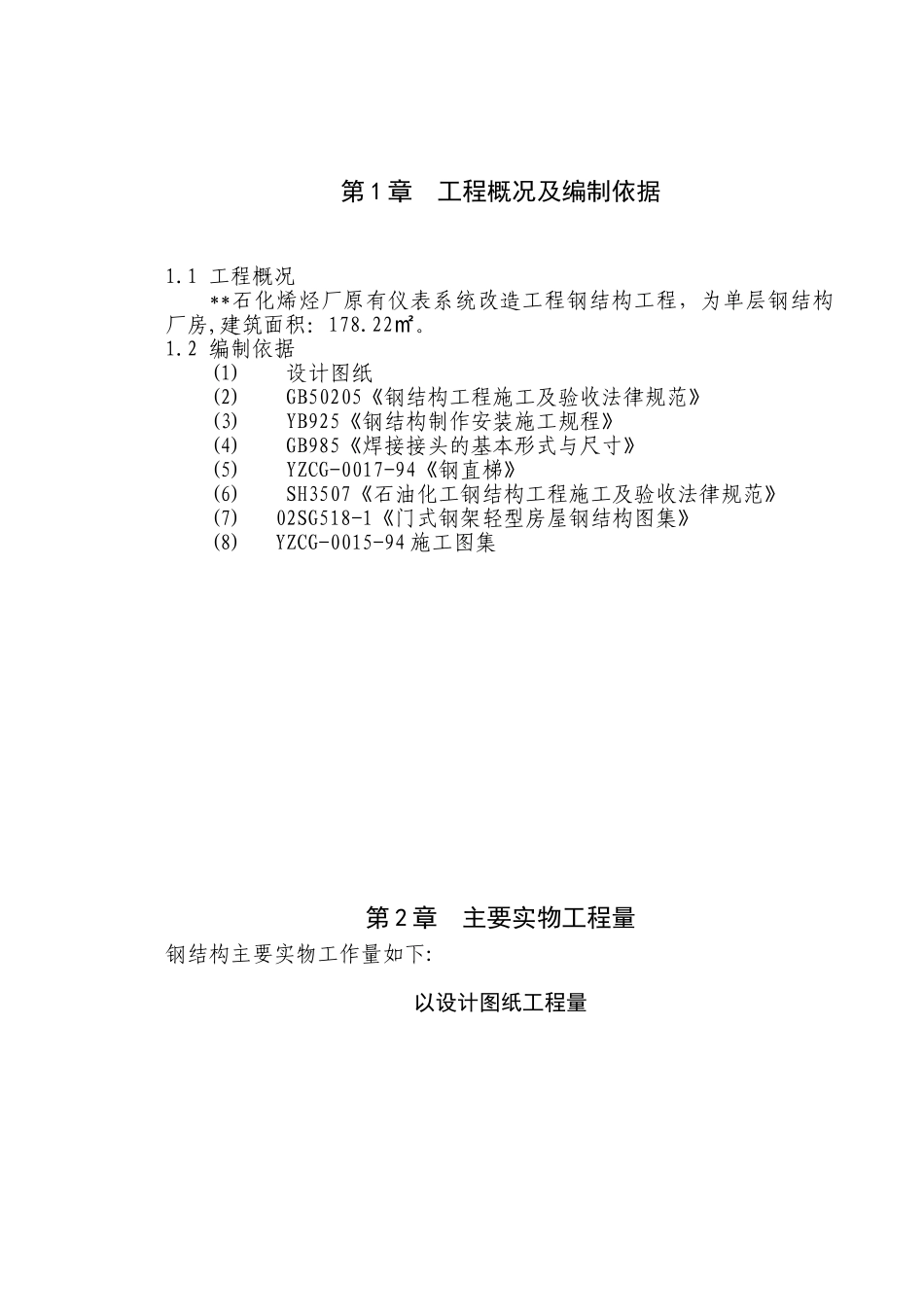

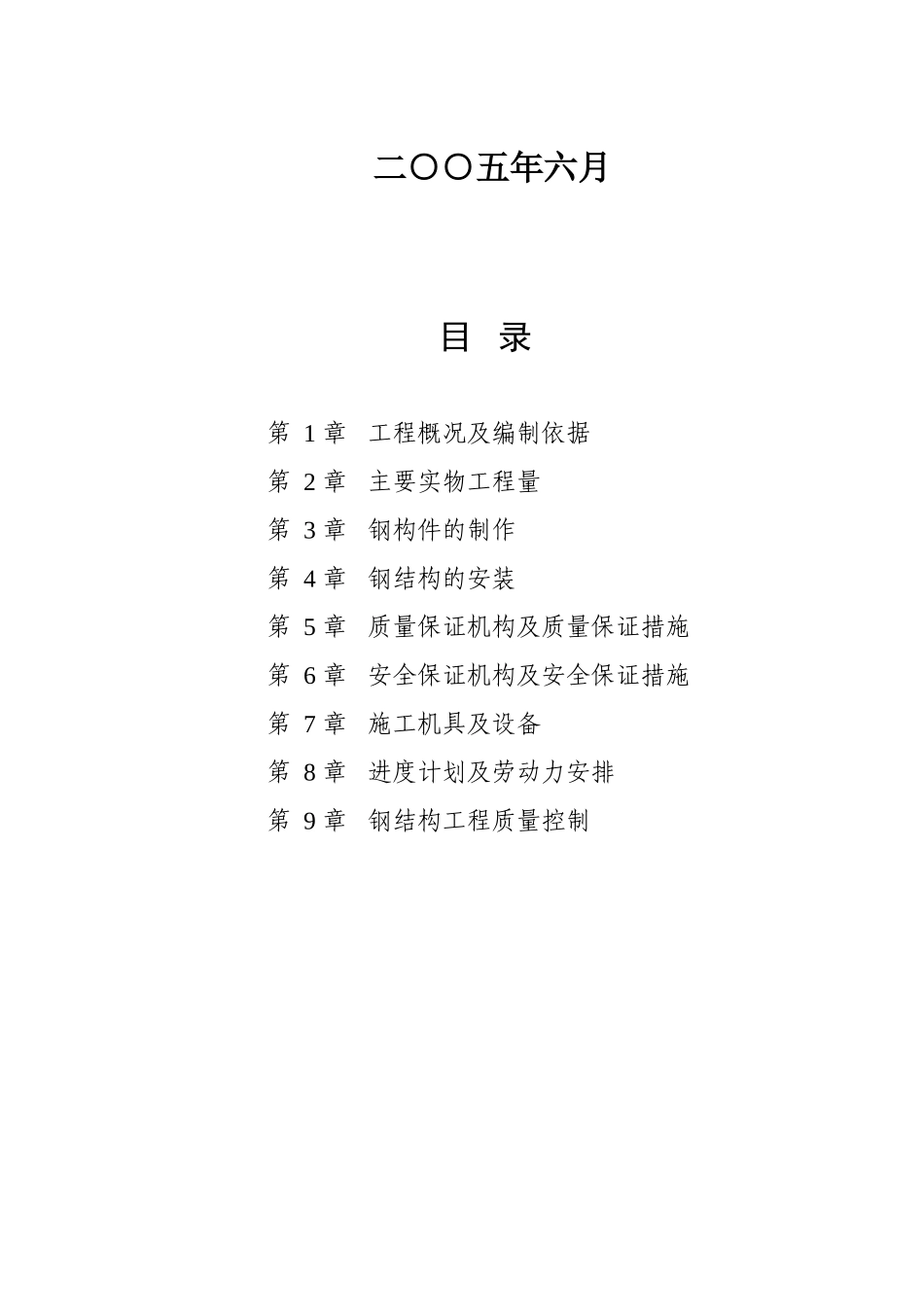

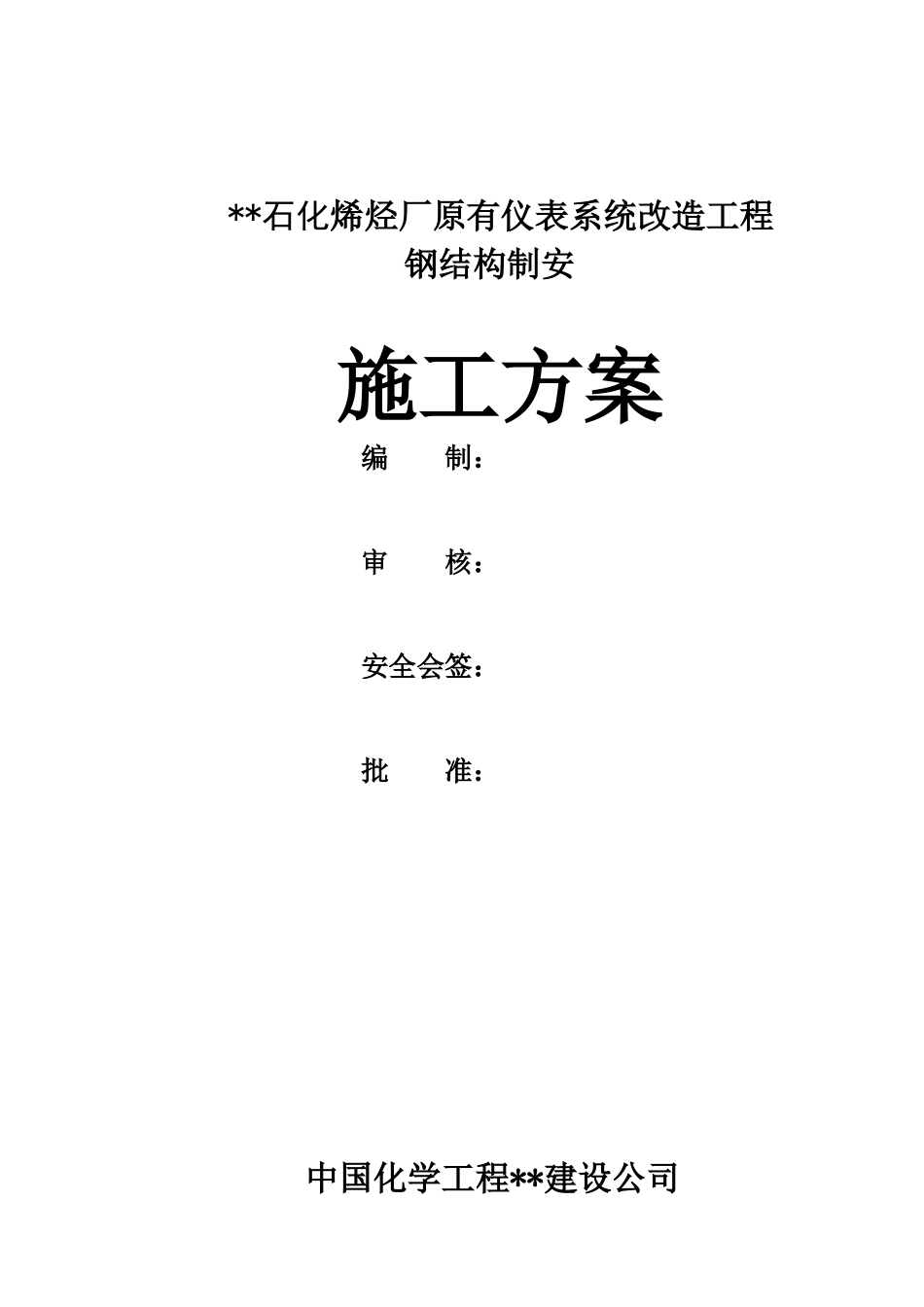

**石化烯烃厂原有仪表系统改造工程钢结构制安施工方案编 制：审 核：安全会签： 批 准： 中国化学工程**建设公司二○○五年六月目 录第 1 章工程概况及编制依据第 2 章主要实物工程量第 3 章钢构件的制作第 4 章钢结构的安装第 5 章质量保证机构及质量保证措施第 6 章安全保证机构及安全保证措施第 7 章施工机具及设备第 8 章进度计划及劳动力安排第 9 章钢结构工程质量控制第 1 章 工程概况及编制依据1.1 工程概况**石化烯烃厂原有仪表系统改造工程钢结构工程，为单层钢结构厂房,建筑面积：178.22。㎡1.2 编制依据(1) 设计图纸(2) GB50205《钢结构工程施工及验收法律规范》(3) YB925《钢结构制作安装施工规程》 (4) GB985《焊接接头的基本形式与尺寸》 (5) YZCG-0017-94《钢直梯》 (6) SH3507《石油化工钢结构工程施工及验收法律规范》(7)02SG518-1《门式钢架轻型房屋钢结构图集》 (8)YZCG-0015-94 施工图集 第 2 章 主要实物工程量钢结构主要实物工作量如下:以设计图纸工程量第 3 章 钢构件的制作3.1 材料进货与验收3.1.1 钢结构工程所采纳的钢材，应具有质量证明书，并应符合设计的要求。当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。3.1.2 钢材表面质量除应符合国家现行有关标准的规定外，尚应符合下列规定： （1）当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏值的 1/2； （2）钢材表面锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定的 A、B、C 级。3.1.3 钢结构工程所采纳的连接材料和涂装材料，应具有出厂质量证明书，并符合设计的要求。3.2 放样、号料和切割3.2.1 放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边和铣平等加工余量。3.2.2 放样和样板的允许偏差应符合下表规定：项 目允许偏差（mm）平行线距离和分段尺寸±0.5对角线差1.0宽度、长度±0.5孔 距±0.53.2.3 号料的允许偏差应符合下表规定：项 目允许偏差（mm）零件外形尺寸±1.0孔 距±0.53.2.4 气割前应将钢材切割区域表面的铁锈、污物等清除洁净，气割后应清除熔渣和飞溅物。3.2.5 气割的允许偏差应符合下表规定：项 目允许偏差（mm）零件宽度、长度±3.0切割面平面度0.05t 不大于 2.0割纹深度0.2局部缺口深度1.03.2.6 机械剪切的零件，其钢板厚度不宜大于 12mm，剪切面应平整。3.3 矫正和成型3.3.1 在...
