污水排放管道安装工程施工组织设计方案

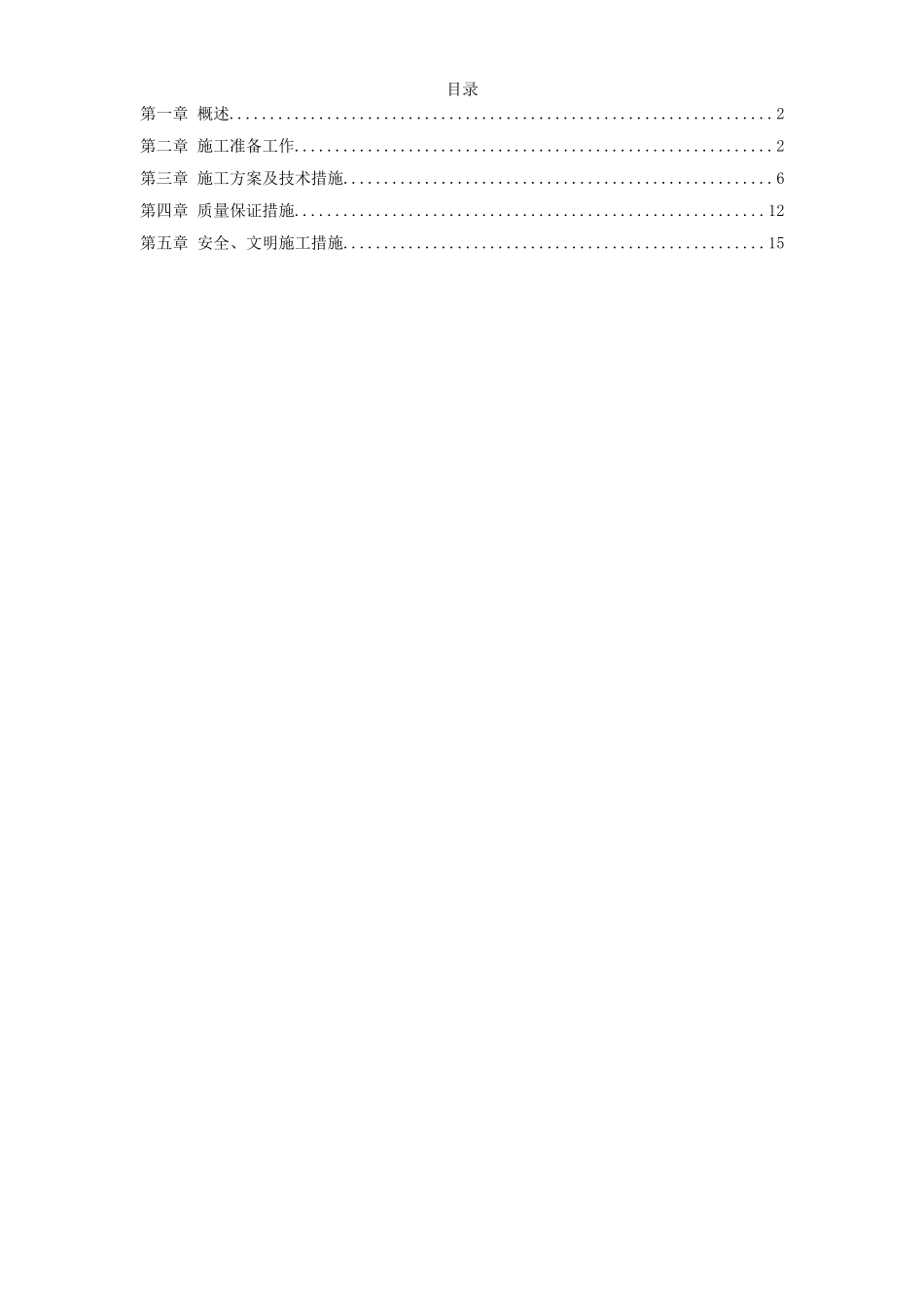

目录第一章 概述...................................................................2第二章 施工准备工作...........................................................2第三章 施工方案及技术措施.....................................................6第四章 质量保证措施..........................................................12第五章 安全、文明施工措施....................................................15概述一、工程范围本工程为台州某区污水管道安装工程。管道全程铺设 DN1000 主管道，从污水厂至排放口全长约 3.33 公里。其中预应力混凝土管 3048m，管道接口均为橡胶圈柔性接口；焊接钢管180m。二、主要工程内容1、隔堤以南海涂地带需开槽施工，敷设 DN1000 预应力管 1343m。2、隔堤以北明管敷设，每支管子设一个管道支墩，敷设 DN1000 预应力管 1680m，钢筋混凝土支座 336 只，钢制管箍 336 只。3、污水厂出口，穿隔堤及排放口处采纳 DN1020×10 焊接钢管，长度 180m。4、D=2400mm，DN800 阀门井一座；D=3000mm，DN1000 阀门井一座。施工准备工作一、测量放样1、根据施工图会审纪要及有关单位确定，隔堤以南（即污水厂至隔堤部分），管中心线距沿江堤坝底脚 18m，；隔堤坝以北（即隔堤至出江口部分）管中心线距沿江堤坝底脚 3～4m。因此，本工程管中心线定位即以沿江堤坝为参照进行放样。污水厂出厂过河钢管根据出厂管位置，同时考虑管线的顺直度进行放样。隔堤处穿越堤坝位置会同甲方、监理方、水利等部门共同确定。2、水准点控制体系：依据国家一级或二级水准点或污水厂内的高程控制点，沿管线敷设位置，于沿江堤坝的适当位置，每 150m 测设水准控制点，根据测量复核标准的有关规定，形成高程控制体系。3、第二工段的支座位置的测设：由于混凝土支座的养护期的因素，支座位置的测设须提前完成，从理论上可以按每 5m 为中心间距进行放样。二、原材料采购与复试1、钢筋：产地苏钢2、水泥：采纳星阁（袋装）425#水泥3、黄砂：产地临海下中粗砂4、碎石：产地椒江采石场，粒径不大于 30mm5、预应力管：宁波水泥管厂6、钢管：宁波美亚钢管有限公司上述原材料的产地及规格均经业主及监理认可，复试工作将及时按设计和有关规定要求进行复试，复试时将在监理人员旁证下进行取样。混凝土支座 C15 的级配已送市政质监站试验室检测。三、临时设施、施工用电和施工用水1、本工程施工用电主要为...
