汽机专业保温施工作业指导书

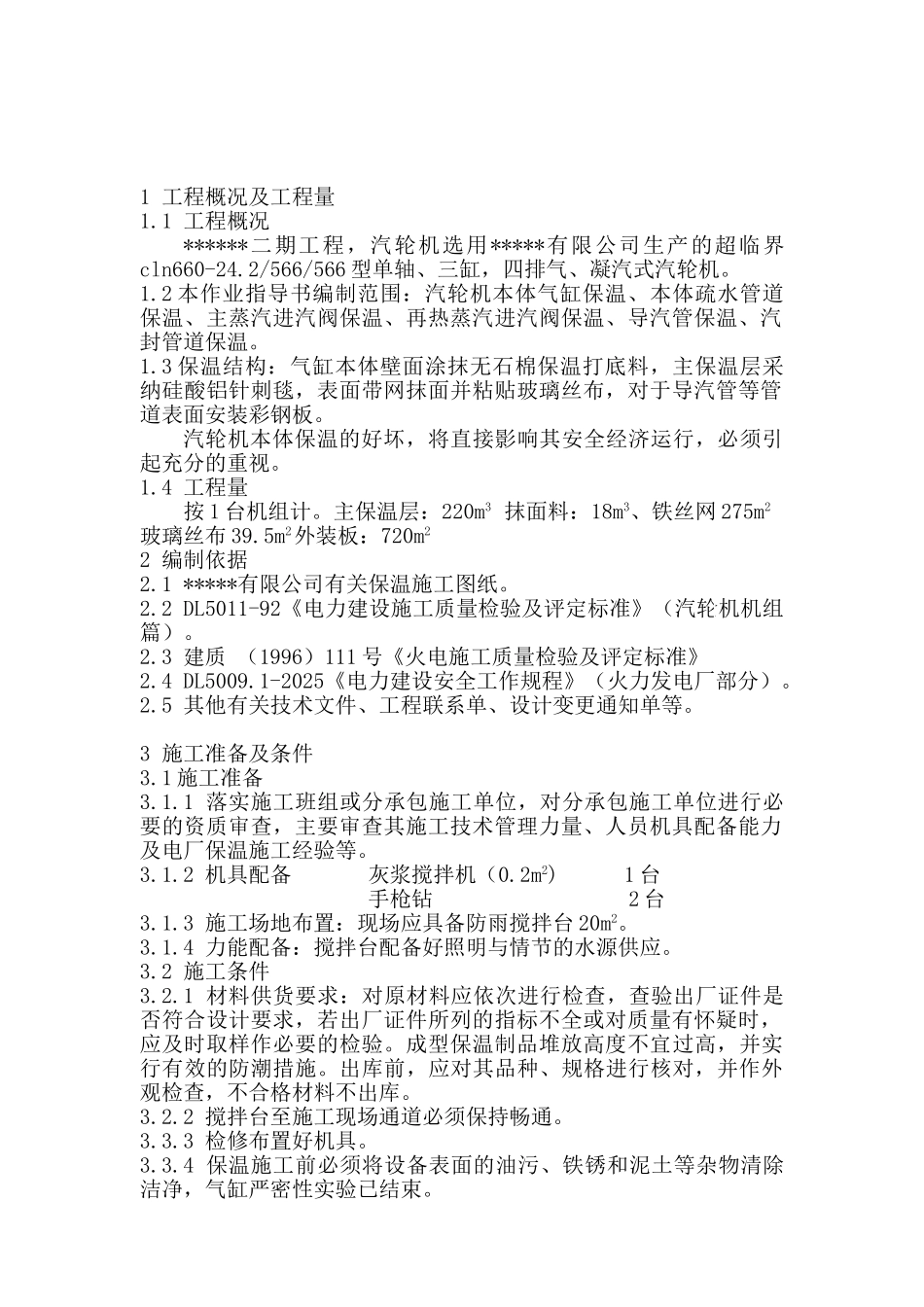

汽机专业保温施工作业指导书 1 工程概况及工程量1.1 工程概况******二期工程，汽轮机选用*****有限公司生产的超临界cln660-24.2/566/566 型单轴、三缸，四排气、凝汽式汽轮机。1.2 本作业指导书编制范围：汽轮机本体气缸保温、本体疏水管道保温、主蒸汽进汽阀保温、再热蒸汽进汽阀保温、导汽管保温、汽封管道保温。1.3 保温结构：气缸本体壁面涂抹无石棉保温打底料，主保温层采纳硅酸铝针刺毯，表面带网抹面并粘贴玻璃丝布，对于导汽管等管道表面安装彩钢板。汽轮机本体保温的好坏，将直接影响其安全经济运行，必须引起充分的重视。1.4 工程量按 1 台机组计。主保温层：220m3 抹面料：18m3、铁丝网 275m2玻璃丝布 39.5m2外装板：720m22 编制依据2.1 *****有限公司有关保温施工图纸。2.2 DL5011-92《电力建设施工质量检验及评定标准》（汽轮机机组篇）。2.3 建质 （1996）111 号《火电施工质量检验及评定标准》2.4 DL5009.1-2025《电力建设安全工作规程》（火力发电厂部分）。2.5 其他有关技术文件、工程联系单、设计变更通知单等。3 施工准备及条件3.1 施工准备3.1.1 落实施工班组或分承包施工单位，对分承包施工单位进行必要的资质审查，主要审查其施工技术管理力量、人员机具配备能力及电厂保温施工经验等。3.1.2 机具配备 灰浆搅拌机（0.2m2) 1 台 手枪钻 2 台3.1.3 施工场地布置：现场应具备防雨搅拌台 20m2。3.1.4 力能配备：搅拌台配备好照明与情节的水源供应。3.2 施工条件3.2.1 材料供货要求：对原材料应依次进行检查，查验出厂证件是否符合设计要求，若出厂证件所列的指标不全或对质量有怀疑时，应及时取样作必要的检验。成型保温制品堆放高度不宜过高，并实行有效的防潮措施。出库前，应对其品种、规格进行核对，并作外观检查，不合格材料不出库。3.2.2 搅拌台至施工现场通道必须保持畅通。3.3.3 检修布置好机具。3.3.4 保温施工前必须将设备表面的油污、铁锈和泥土等杂物清除洁净，气缸严密性实验已结束。3.3.5 组织施工人员仔细学习制造厂图纸，学习有关标准、规程、法律规范及公司有关规章制度。同时进行适当的保温施工工艺培训。4 施工方法及工艺要求4.1 施工流程图 4.2 高中压缸保温4.2.1 主保温层材料均选用硅酸铝，上汽缸保温厚度 δ＝260mm，下气缸保温厚度 δ＝310mm，表面抹面并粘贴玻璃丝布。 4.2.2 首先将缸体表面的油垢、铁锈和泥土等杂物清除洁净。4.2.3 法兰螺栓处的保...
