汽机调试方案之六--电动给水泵调试方案

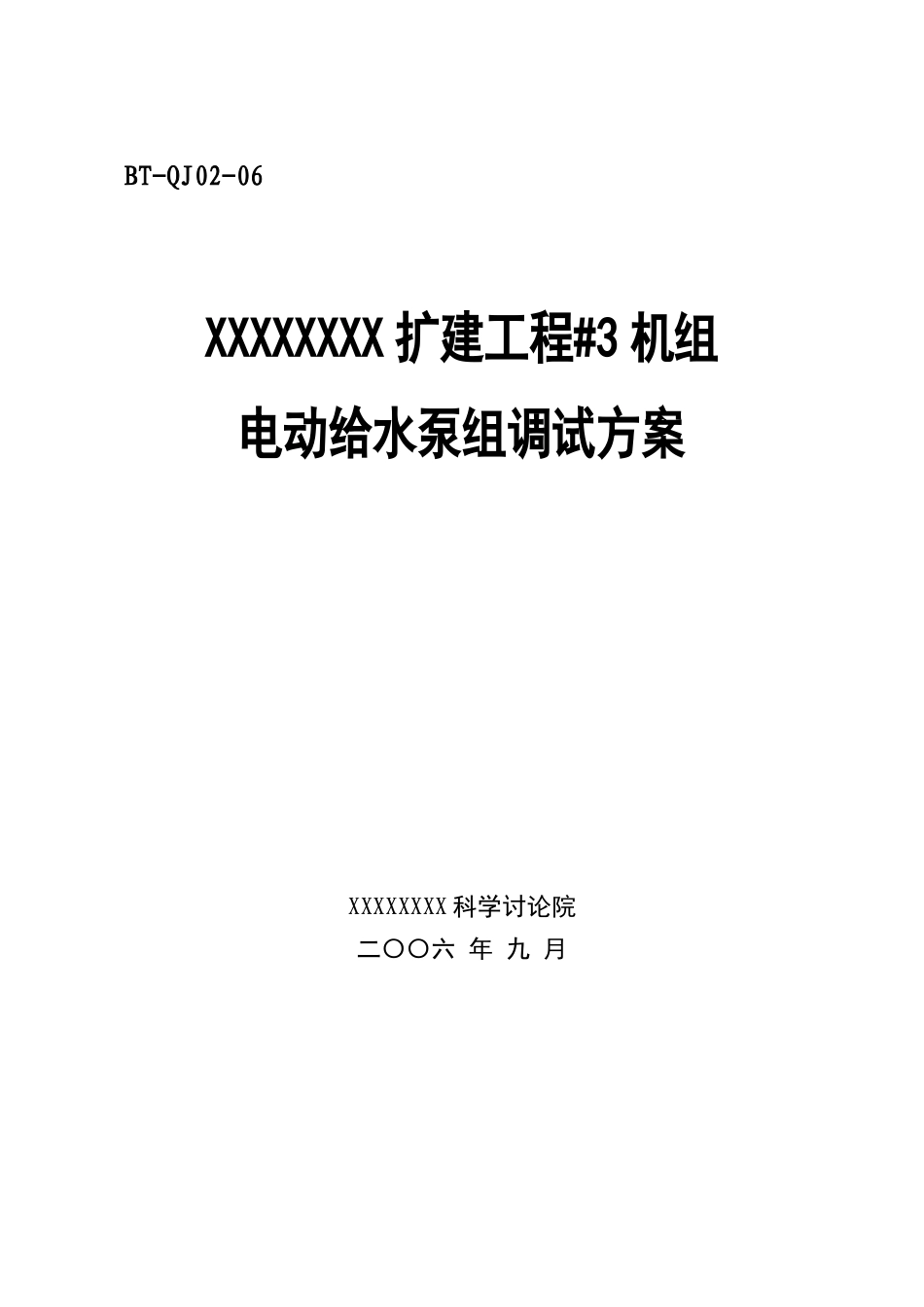

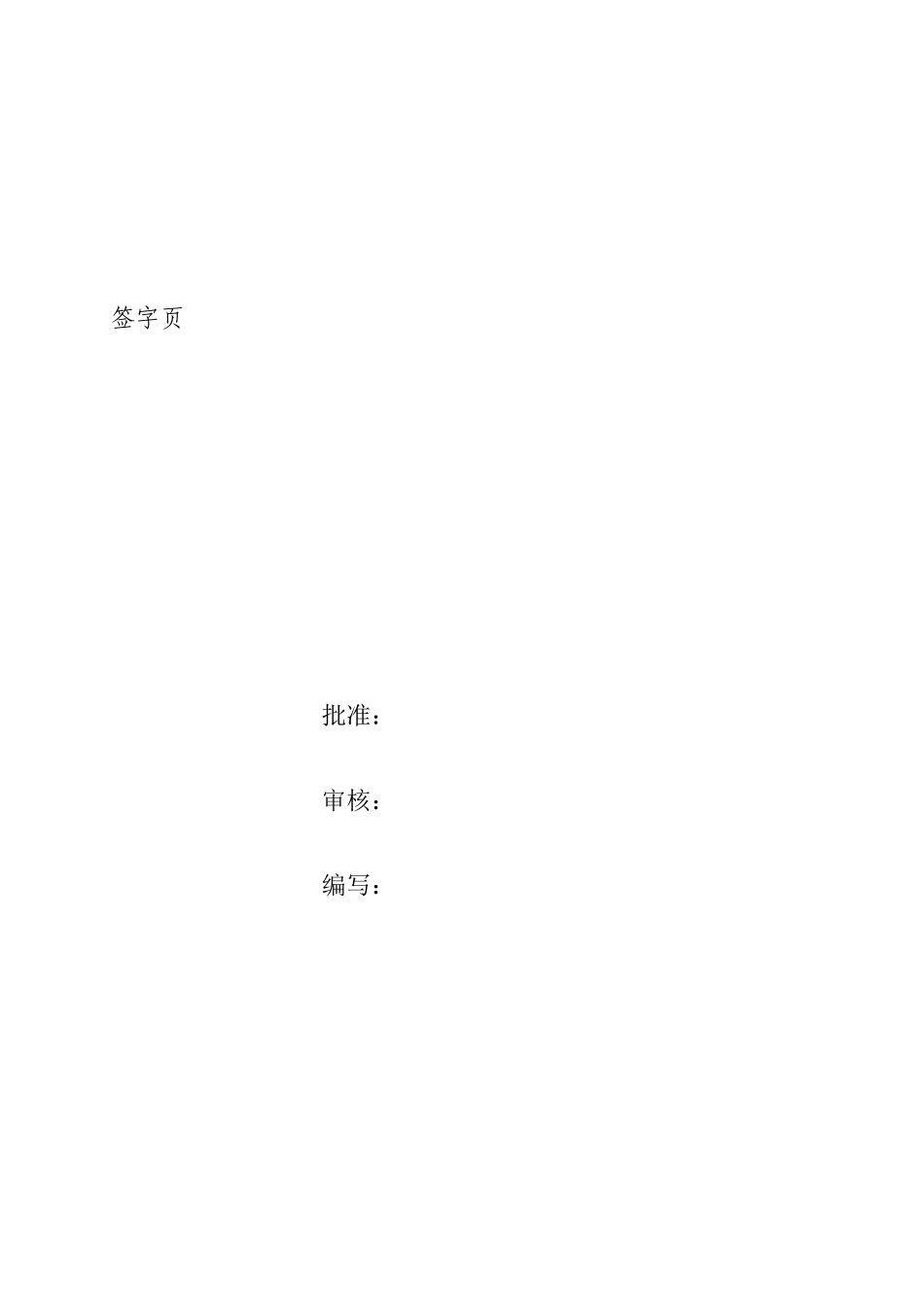

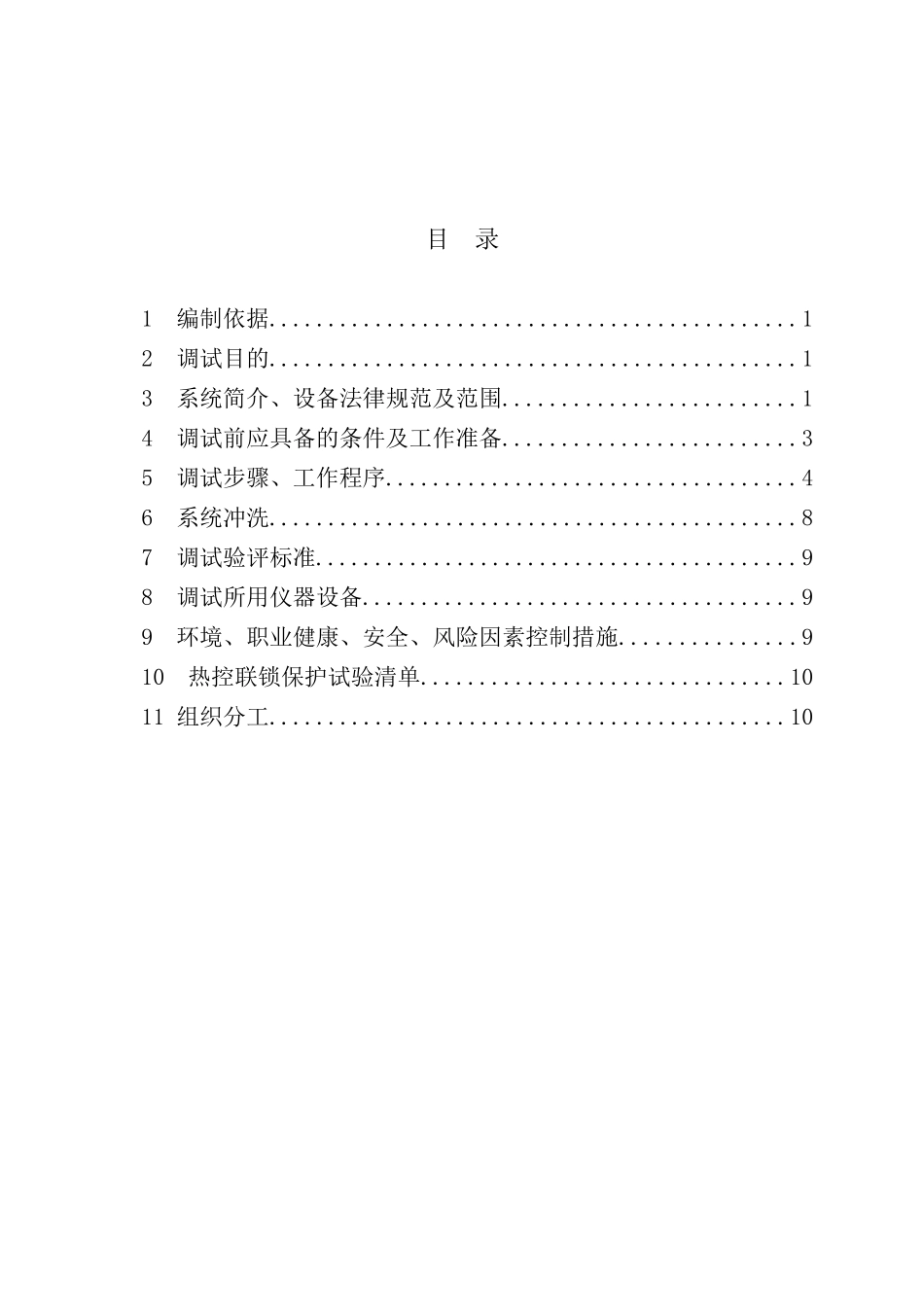

BT-QJ02-06XXXXXXXX 扩建工程#3 机组电动给水泵组调试方案XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 编制依据.............................................12 调试目的.............................................13 系统简介、设备法律规范及范围.........................14 调试前应具备的条件及工作准备.........................35 调试步骤、工作程序...................................46 系统冲洗.............................................87 调试验评标准.........................................98 调试所用仪器设备.....................................99 环境、职业健康、安全、风险因素控制措施...............910 热控联锁保护试验清单...............................1011 组织分工............................................101 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）及相关规程》；1.2 《电力建设施工及验收技术法律规范汽轮机机组篇（1992 年版）》；1.3 《火电工程启动调试工作规定》；1.4 《火电工程调整试运质量检验及评定标准（1996 年版）》；1.5 《电力建设工程调试定额（2025 年版）》；1.6 《电力基本建设工程质量监督规定》；1.7 设计院设计施工图；1.8 制造商有关系统及设备资料。2 调试目的检查系统及设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷，保证系统及设备能够安全正常投入运行；冲洗中间抽头至再热器减温水的给水管道，冲洗主给水至过热器减温水、高旁减温器的给水管道。3 系统简介、设备法律规范及范围3.1 系统简介电动给水泵组系统的功能是将除氧器水箱内的给水经前置泵和电动给水泵增压后 ，依次经过各高压加热器，最后进入锅炉省煤器。同时提供过热器减温器、再热器减温器及高压旁路减温器所需的减温水。XXXXXXXX 扩建工程#3 汽轮发电机组配备三台 50%容量电动给水泵组。每台给水泵组包括一台主给水泵，一台电泵前置泵，一台辅助油泵和一台液力耦合器。机组正常运行时，两台电动给水泵组运行，一台给水泵组备用。给水系统基本流程为：除氧器水箱→电泵前置泵→电动给水泵→3 号高加→2 号高加→1号高加→锅炉省煤器。3.2 设备法律规范3.2.1 前置泵(沈阳水泵股份有限公司-KSB)型 号 YKS800-4流 量 m3/h 635 扬 程 mH2O 103转 速 r/min 1490 ...
