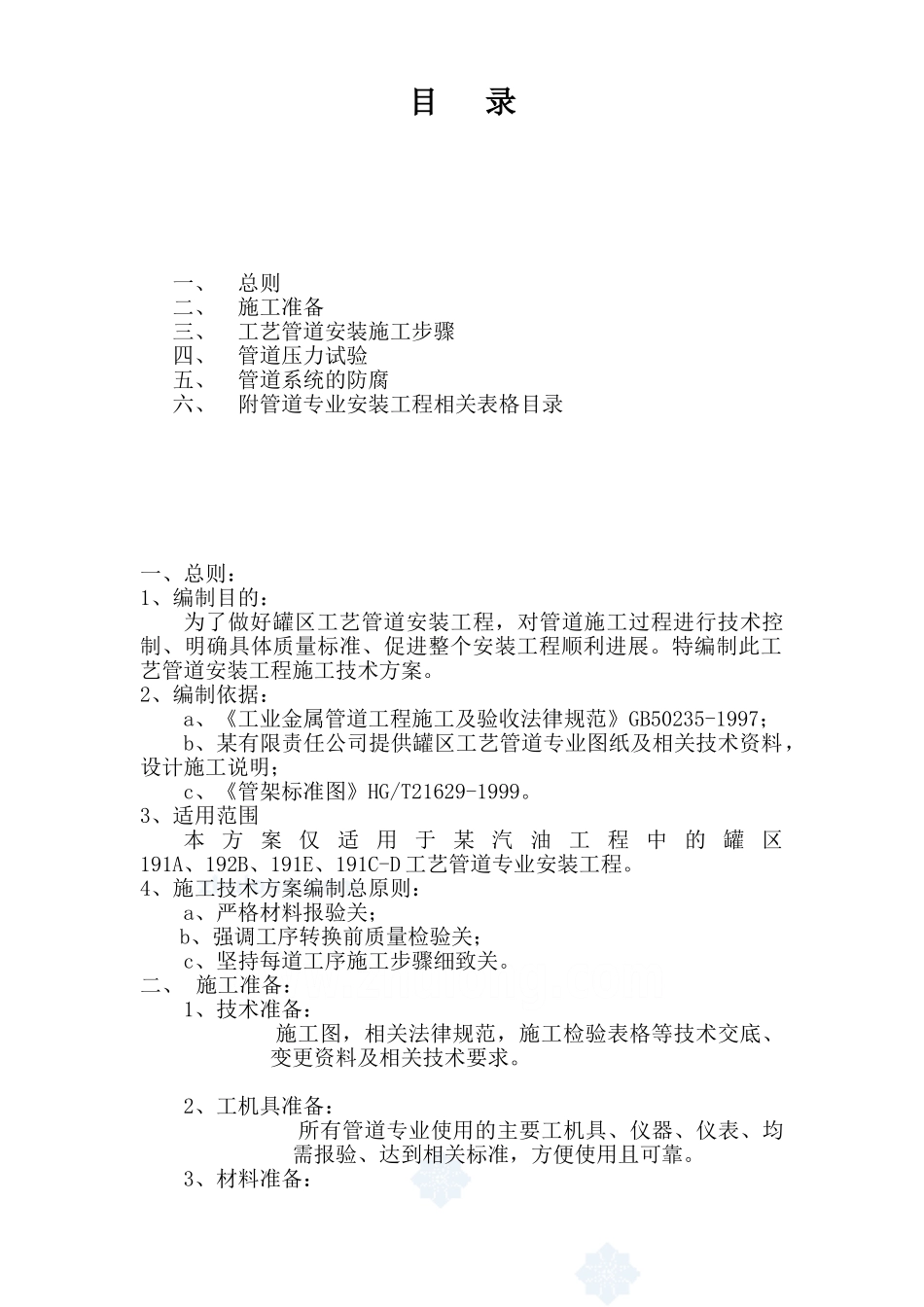

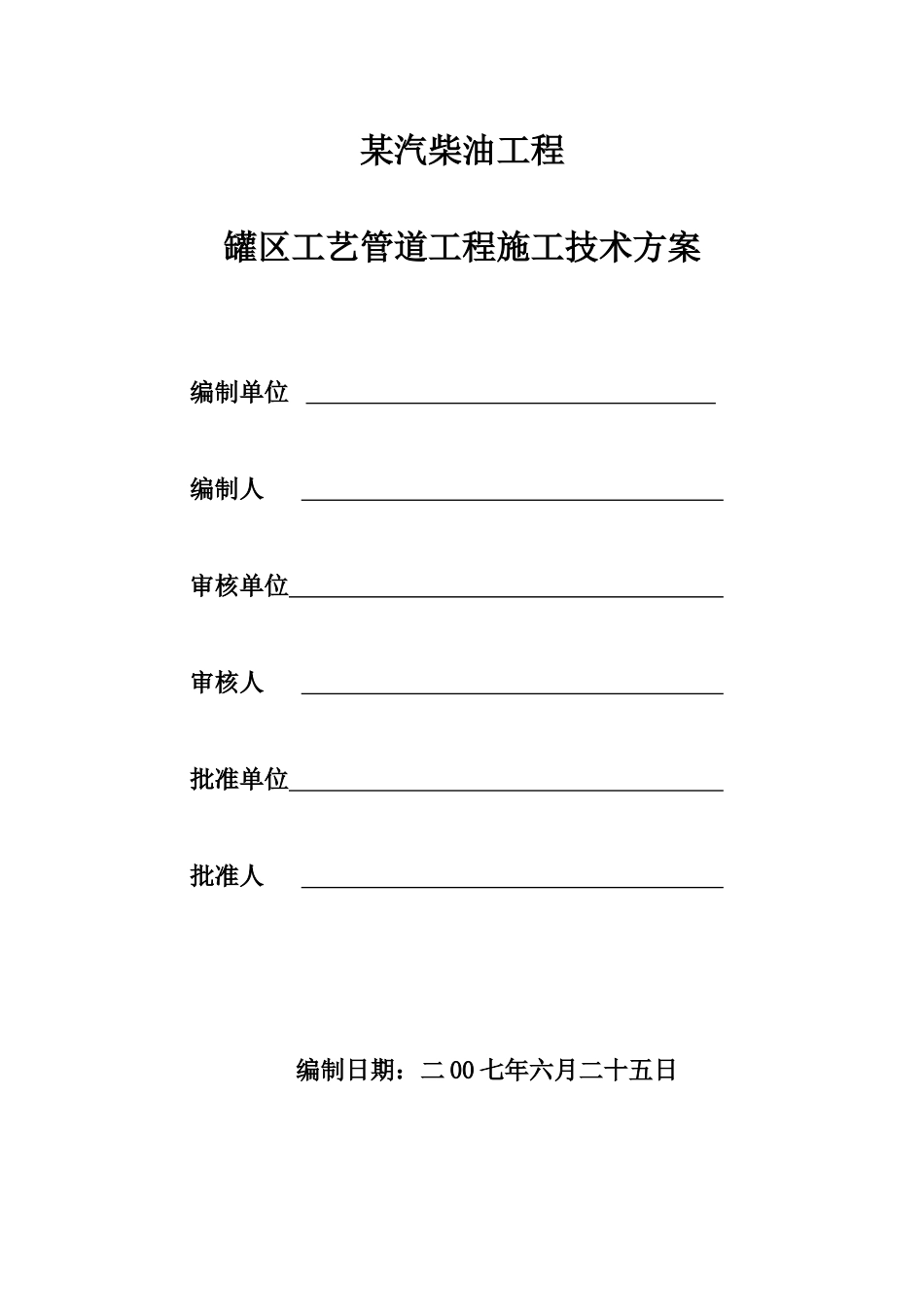

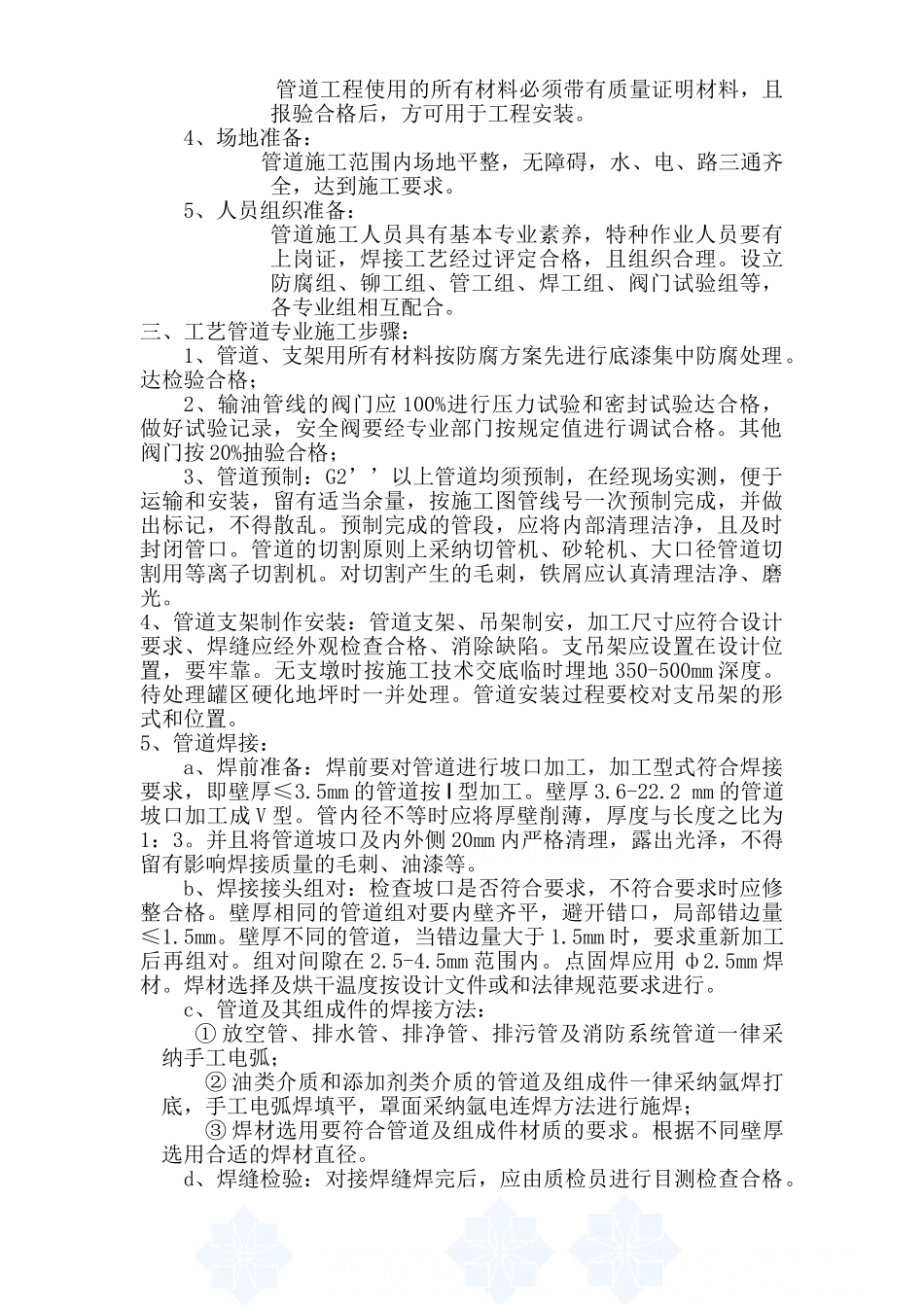

某汽柴油工程罐区工艺管道工程施工技术方案编制单位 编制人 审核单位 审核人 批准单位 批准人 编制日期：二 00 七年六月二十五日目 录一、总则二、施工准备三、工艺管道安装施工步骤四、管道压力试验五、管道系统的防腐六、附管道专业安装工程相关表格目录一、总则：1、编制目的：为了做好罐区工艺管道安装工程，对管道施工过程进行技术控制、明确具体质量标准、促进整个安装工程顺利进展。特编制此工艺管道安装工程施工技术方案。2、编制依据：a、《工业金属管道工程施工及验收法律规范》GB50235-1997；b、某有限责任公司提供罐区工艺管道专业图纸及相关技术资料，设计施工说明；c、《管架标准图》HG/T21629-1999。3、适用范围本 方 案 仅 适 用 于 某 汽 油 工 程 中 的 罐 区191A、192B、191E、191C-D 工艺管道专业安装工程。4、施工技术方案编制总原则：a、严格材料报验关；b、强调工序转换前质量检验关；c、坚持每道工序施工步骤细致关。二、 施工准备：1、技术准备： 施工图，相关法律规范，施工检验表格等技术交底、变更资料及相关技术要求。2、工机具准备： 所有管道专业使用的主要工机具、仪器、仪表、均需报验、达到相关标准，方便使用且可靠。3、材料准备： 管道工程使用的所有材料必须带有质量证明材料，且报验合格后，方可用于工程安装。 4、场地准备： 管道施工范围内场地平整，无障碍，水、电、路三通齐全，达到施工要求。5、人员组织准备：管道施工人员具有基本专业素养，特种作业人员要有上岗证，焊接工艺经过评定合格，且组织合理。设立防腐组、铆工组、管工组、焊工组、阀门试验组等，各专业组相互配合。三、工艺管道专业施工步骤：1、管道、支架用所有材料按防腐方案先进行底漆集中防腐处理。达检验合格；2、输油管线的阀门应 100%进行压力试验和密封试验达合格，做好试验记录，安全阀要经专业部门按规定值进行调试合格。其他阀门按 20%抽验合格；3、管道预制：G2’’以上管道均须预制，在经现场实测，便于运输和安装，留有适当余量，按施工图管线号一次预制完成，并做出标记，不得散乱。预制完成的管段，应将内部清理洁净，且及时封闭管口。管道的切割原则上采纳切管机、砂轮机、大口径管道切割用等离子切割机。对切割产生的毛刺，铁屑应认真清理洁净、磨光。4、管道支架制作安装：管道支架、吊架制安，加工尺寸应符合设计要求、焊缝应经外观检查合格、消除缺陷。支吊架应设置在设计位置，...
