泵与泵站课程设计

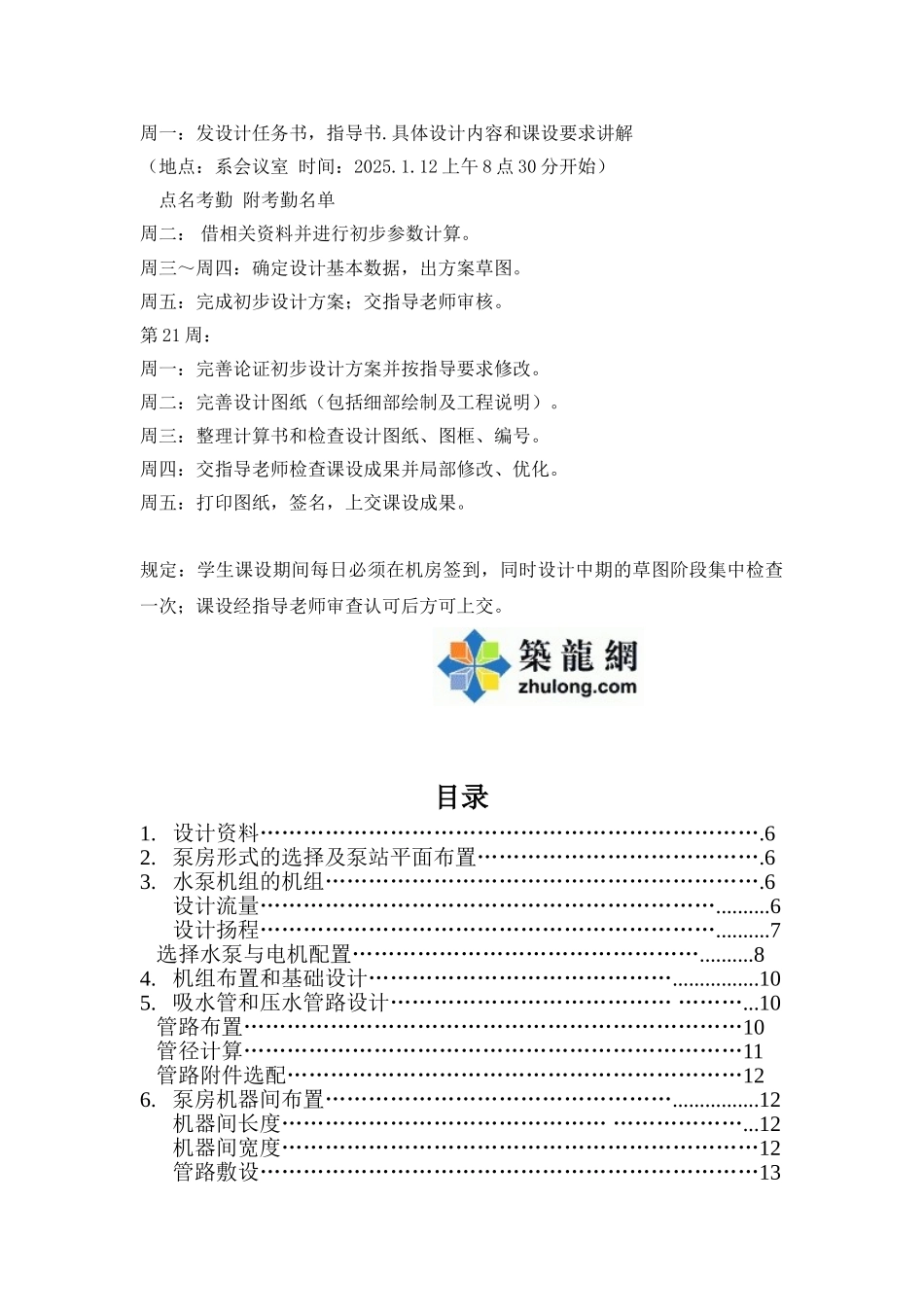

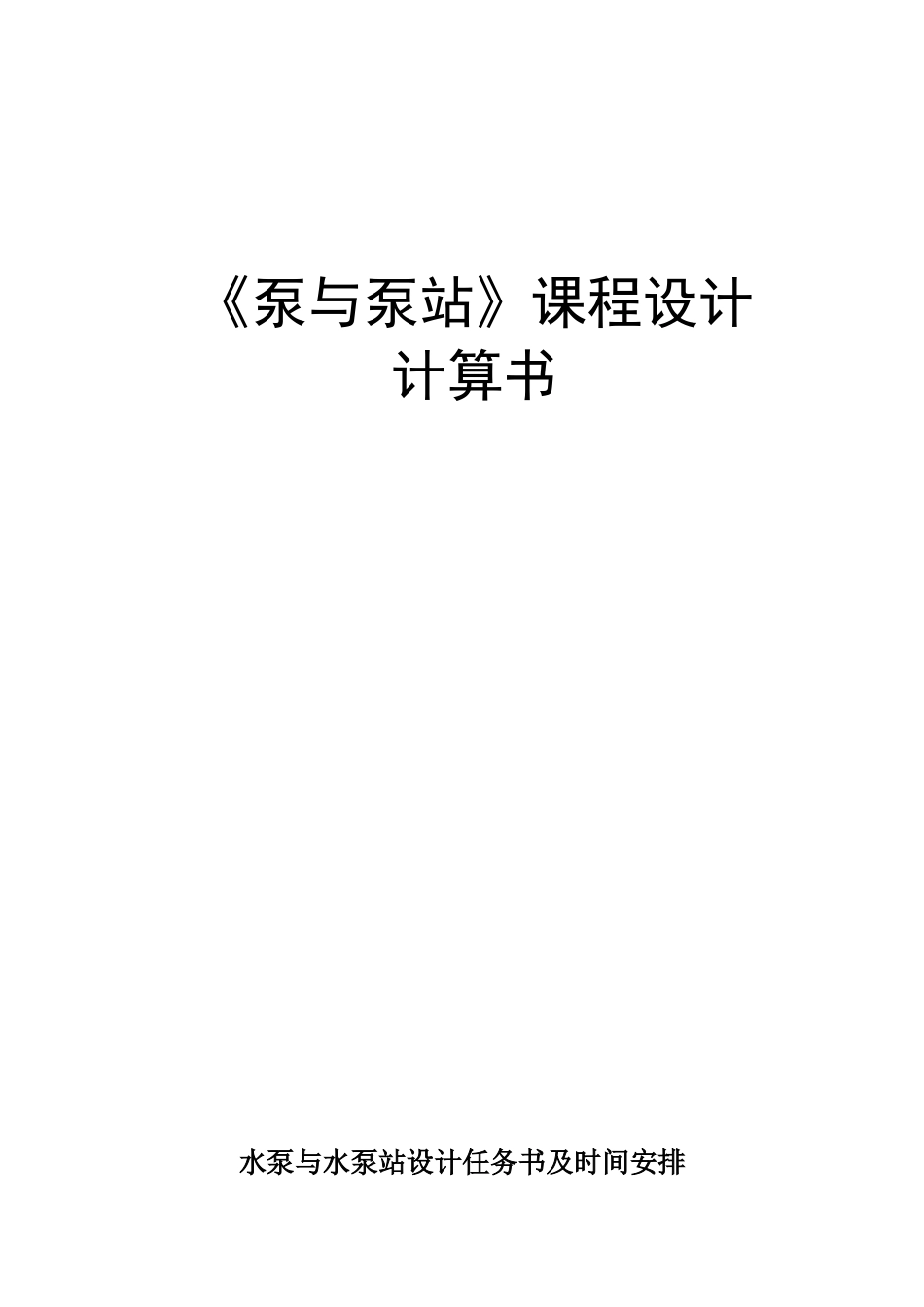

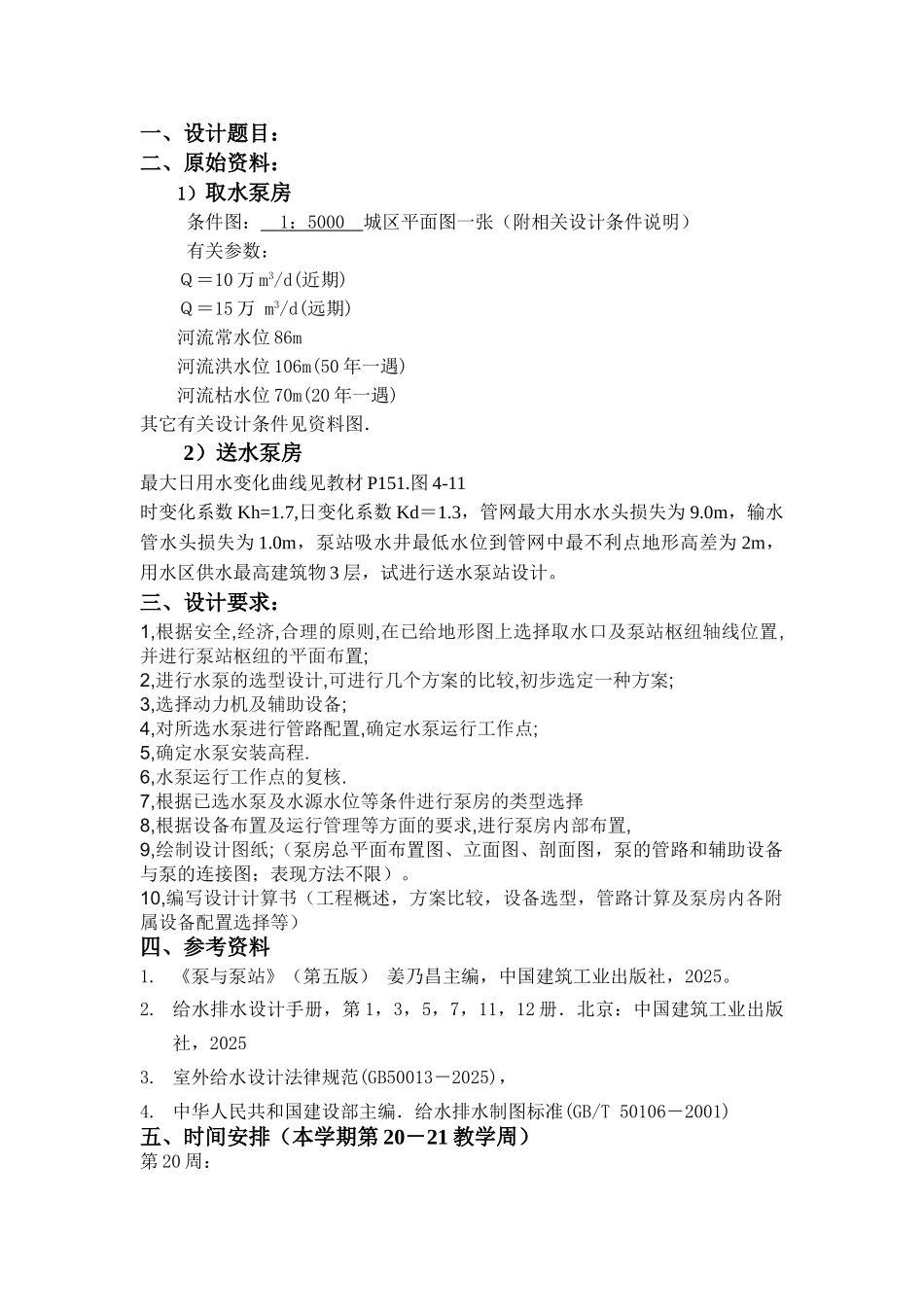

《泵与泵站》课程设计 计算书 水泵与水泵站设计任务书及时间安排一、设计题目：二、原始资料：1）取水泵房 条件图： 1 ： 5000 城区平面图一张（附相关设计条件说明） 有关参数：Ｑ＝10 万 m3/d(近期)Ｑ＝15 万 m3/d(远期)河流常水位 86m河流洪水位 106m(50 年一遇)河流枯水位 70m(20 年一遇)其它有关设计条件见资料图．2）送水泵房最大日用水变化曲线见教材 P151.图 4-11时变化系数 Kh=1.7,日变化系数 Kd＝1.3，管网最大用水水头损失为 9.0m，输水管水头损失为 1.0m，泵站吸水井最低水位到管网中最不利点地形高差为 2m，用水区供水最高建筑物 3 层，试进行送水泵站设计。三、设计要求：1,根据安全,经济,合理的原则,在已给地形图上选择取水口及泵站枢纽轴线位置,并进行泵站枢纽的平面布置;2,进行水泵的选型设计,可进行几个方案的比较,初步选定一种方案;3,选择动力机及辅助设备;4,对所选水泵进行管路配置,确定水泵运行工作点;5,确定水泵安装高程.6,水泵运行工作点的复核.7,根据已选水泵及水源水位等条件进行泵房的类型选择8,根据设备布置及运行管理等方面的要求,进行泵房内部布置,9,绘制设计图纸;（泵房总平面布置图、立面图、剖面图，泵的管路和辅助设备与泵的连接图；表现方法不限）。10,编写设计计算书（工程概述，方案比较，设备选型，管路计算及泵房内各附属设备配置选择等）四、参考资料1. 《泵与泵站》（第五版） 姜乃昌主编，中国建筑工业出版社，2025。2. 给水排水设计手册，第 1，3，5，7，11，12 册．北京：中国建筑工业出版社，20253. 室外给水设计法律规范(GB50013－2025)，4. 中华人民共和国建设部主编．给水排水制图标准(GB/T 50106－2001)五、时间安排（本学期第 20－21 教学周）第 20 周：周一：发设计任务书，指导书.具体设计内容和课设要求讲解（地点：系会议室 时间：2025.1.12 上午 8 点 30 分开始）点名考勤 附考勤名单周二： 借相关资料并进行初步参数计算。周三～周四：确定设计基本数据，出方案草图。周五：完成初步设计方案；交指导老师审核。第 21 周：周一：完善论证初步设计方案并按指导要求修改。周二：完善设计图纸（包括细部绘制及工程说明）。周三：整理计算书和检查设计图纸、图框、编号。周四：交指导老师检查课设成果并局部修改、优化。周五：打印图纸，签名，上交课设成果。规定：学生课设期间每日必须在机房签到，同时设计中期的草图阶段集中检查一次；课设...
