泵与泵站课程设计说明书

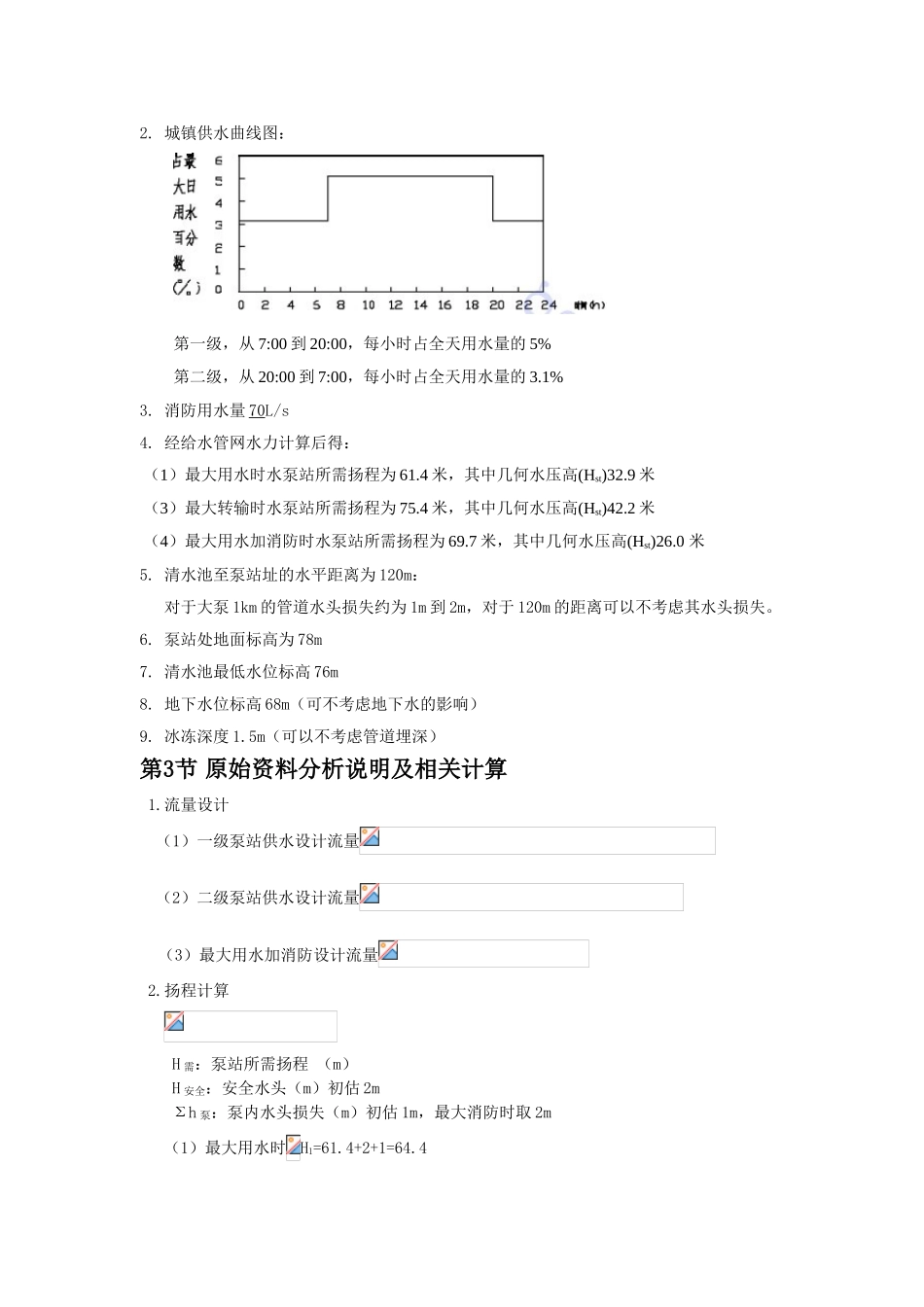

环境科学与工程学院给水排水教研室某城镇给水工程第二水泵站工艺设计说明（计算）书 设计班级： 学生姓名： 学 号： 指导老师： 日 期：2012 年 2 月 22 日目录第1节泵站概述………………………………………………………………………………2第2节原始资料………………………………………………………………………………2第3节原始资料分析说明及计算……………………………………………………………3第4节水泵机组选择…………………………………………………………………………3第5节水泵机组的基础设计…………………………………………………………………6第6节吸水管和压水管的计算………………………………………………………………7第7节其他主要配件的选择…………………………………………………………………8第8节泵房形式的选择及机械间布置………………………………………………………8第9节吸水井的设计…………………………………………………………………………9第10节工艺标高的确定………………………………………………………………………9第11节附属设备的选择………………………………………………………………………10第12节附件……………………………………………………………………………………11第1节泵站概述某城镇，其最大日用水量为 61800m3/d,需设计一个中等规模的给水泵站。本设计采纳多台水泵并联的方法满足供水要求。本泵站采纳半地下式，自罐式吸水，泵房为矩形。第2节 原始资料1. 泵站的设计水量为 61800m3/d2. 城镇供水曲线图：第一级，从 7:00 到 20:00，每小时占全天用水量的 5%第二级，从 20:00 到 7:00，每小时占全天用水量的 3.1%3. 消防用水量 70L/s4. 经给水管网水力计算后得： （1）最大用水时水泵站所需扬程为 61.4 米，其中几何水压高(Hst)32.9 米 （3）最大转输时水泵站所需扬程为 75.4 米，其中几何水压高(Hst)42.2 米 （4）最大用水加消防时水泵站所需扬程为 69.7 米，其中几何水压高(Hst)26.0 米5. 清水池至泵站址的水平距离为 120m：对于大泵 1km 的管道水头损失约为 1m 到 2m，对于 120m 的距离可以不考虑其水头损失。6. 泵站处地面标高为 78m7. 清水池最低水位标高 76m8. 地下水位标高 68m（可不考虑地下水的影响）9. 冰冻深度 1.5m（可以不考虑管道埋深）第3节 原始资料分析说明及相关计算 1.流量设计 （1）一级泵站供水设计流...
