泵站及溢洪道加闸施工组织设计VIP专享

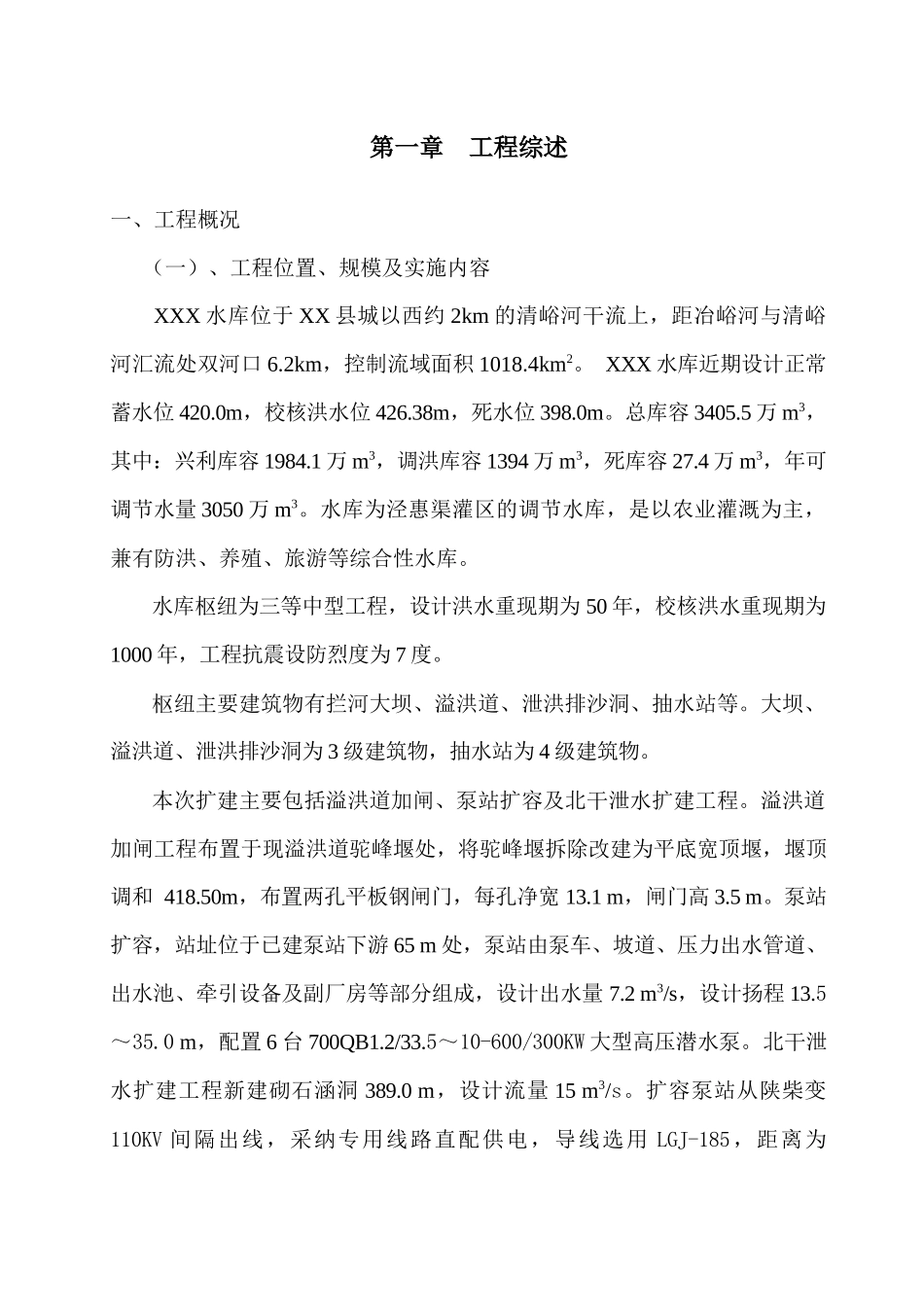

第一章 工程综述一、工程概况（一）、工程位置、规模及实施内容XXX 水库位于 XX 县城以西约 2km 的清峪河干流上，距冶峪河与清峪河汇流处双河口 6.2km，控制流域面积 1018.4km2。 XXX 水库近期设计正常蓄水位 420.0m，校核洪水位 426.38m，死水位 398.0m。总库容 3405.5 万 m3，其中：兴利库容 1984.1 万 m3，调洪库容 1394 万 m3，死库容 27.4 万 m3，年可调节水量 3050 万 m3。水库为泾惠渠灌区的调节水库，是以农业灌溉为主，兼有防洪、养殖、旅游等综合性水库。水库枢纽为三等中型工程，设计洪水重现期为 50 年，校核洪水重现期为1000 年，工程抗震设防烈度为 7 度。枢纽主要建筑物有拦河大坝、溢洪道、泄洪排沙洞、抽水站等。大坝、溢洪道、泄洪排沙洞为 3 级建筑物，抽水站为 4 级建筑物。本次扩建主要包括溢洪道加闸、泵站扩容及北干泄水扩建工程。溢洪道加闸工程布置于现溢洪道驼峰堰处，将驼峰堰拆除改建为平底宽顶堰，堰顶调和 418.50m，布置两孔平板钢闸门，每孔净宽 13.1 m，闸门高 3.5 m。泵站扩容，站址位于已建泵站下游 65 m 处，泵站由泵车、坡道、压力出水管道、出水池、牵引设备及副厂房等部分组成，设计出水量 7.2 m3/s，设计扬程 13.5～35.0 m，配置 6 台 700QB1.2/33.5～10-600/300KW 大型高压潜水泵。北干泄水扩建工程新建砌石涵洞 389.0 m，设计流量 15 m3/s。扩容泵站从陕柴变110KV 间隔出线，采纳专用线路直配供电，导线选用 LGJ-185，距离为3.5km。（二）、水文气象条件与工程地质概况一）、水文气象 1、流域概况清河位于泾东渭北，属渭河水系，石川河流域，有东西两大支流，东为清峪河，西为冶峪河。全流域面积 1600 Km2，主河道 150 Km，坝址以上流域面积为 1018.4 Km2，占全流域面积的 63.7%。其中清峪河流域面积 470 Km2，冶峪河流域面积 548.4 Km2。XXX 水库坝址以上清峪河长 83.9 m，冶峪河长 69.9m。河道平均比降清峪河峪口以上 10.3‰，冶峪河峪口以上17.6‰，峪口以下约 3.3‰～3.9‰。清河流域地势西北高、东南低，主峰黄花山海拔高程 1809 m，坝址处河谷最低，海拔高程 395 m。该流域黄土高原侵蚀地貌特征非常明显，主要地貌类型有侵蚀构造中低山丘陵地貌、侵蚀剥蚀黄土高原地貌、侵蚀堆积河谷滩地、冲积平原等。2、气象 工程区地处北温带，分属大陆性季风气候区。在大气环流的影响下，四季分明，主要表现为：冬寒少雨，...
